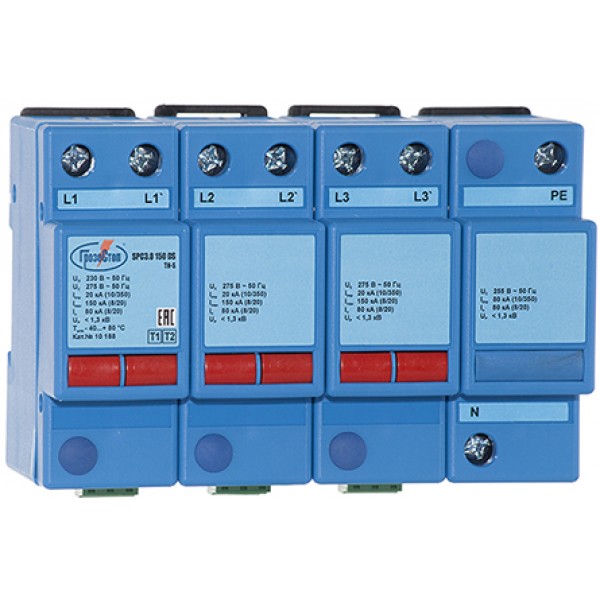

УЗИП SPC3.0 DS

Трехфазные УЗИП класса I+II комбинированного типа для сетей с системами заземления типа TN-S и TT. UO = 230/400 В. Iimp(L/N) (10/350) = 12, 20 кА. Iimp(N/PE) (10/350) = 80 кА.

УЗИП серии SPC3.0 DS по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса II. Устанавливаются в пределах 0А(В) — 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и CO-153-34.21.122-2003). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

SPC3.0 DS, ТУ 3428-002-79740390-2007 – серия УЗИП класса I+II на основе оксидно-цинковых варисторов и газонаполненного разрядника.

• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
• Предназначены для защиты фазных L/N и нулевого проводов N/PE при воздушном или кабельном вводе.
• Способны отводить импульсы тока Iimp (L/N)(10/350)= 12, 20 кА, Iimp (N/PE)(10/350)= 80 кА, Imax (L/N)(8/20)= 90, 150 кА.
• Обеспечивают уровень напряжения защиты при Iimp Up < 1300 В.
• Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном — выдвинут.
• Применяются в сетях с системами заземления типа TN-S и TT.
• SPC3.0 DS cнабжены контактами дистанционной сигнализации.

УЗИП серии SPC3.0 DS отличаются от SPC3 DS более мощным разрядником в цепи N-PE, способным отводить импульсный ток Iimp(N/PE)(10/350)=80 кА по сравнению с Iimp(N/PE)(10/350)= 20 кА в УЗИП серии SPC3 DS.

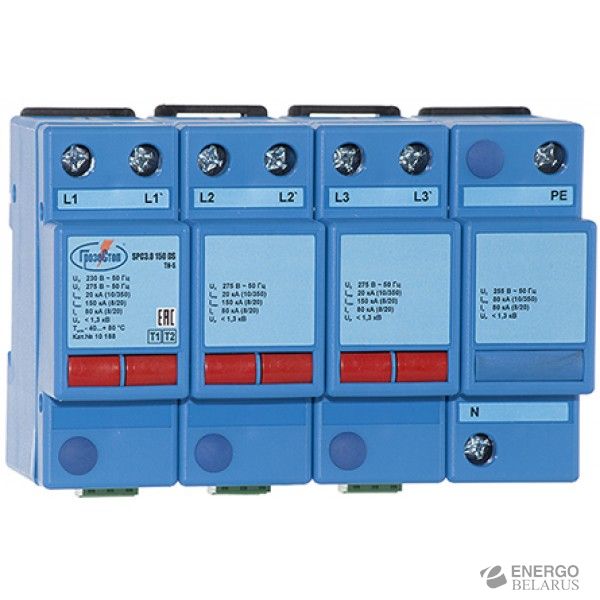

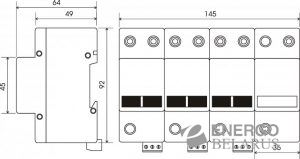

УЗИП серии SPC3.0 на номинальное рабочее напряжение 400/230 В выпускаются в корпусах Mod.1. Особенностью корпуса Mod.1 является наличие двойных клемм для подключения фазных проводников (L – L’), что позволяет применять схему подключения типа «V»- соединение и использовать провода большего сечения.
