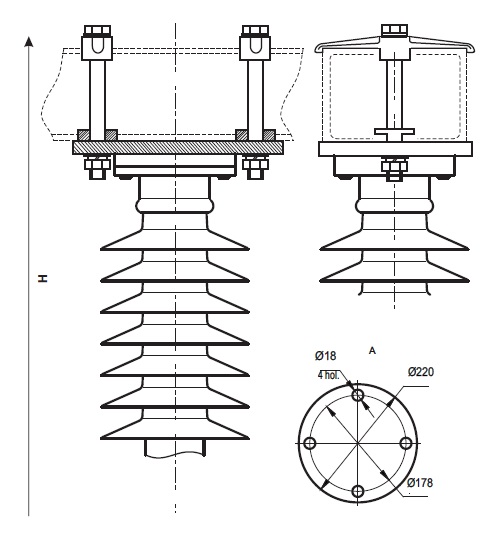

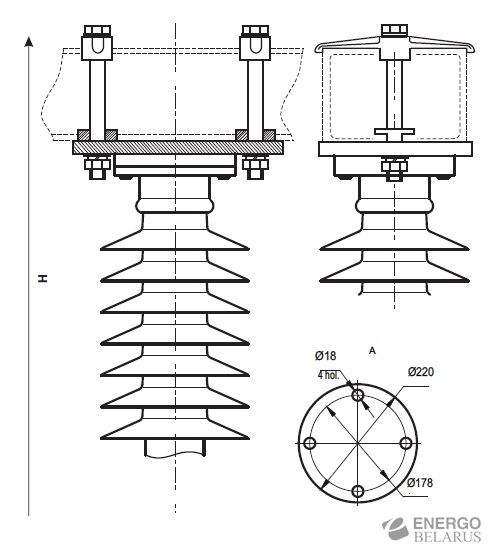

Опора шинная полимерная ШОП-110-П УХЛ1

Полимерные шинные опоры на напряжение 110 кВ для коробчатых шин жесткой ошиновки типа ШОП-110-П

ГОСТ Р 52082-03, ТУ3414-005-59116459-05

Шинные опоры наружной установки типа ШОП предназначены для поддержания круглых алюминиевых шин жесткой ошиновки в открытых распределительных устройствах (ОРУ) напряжением 110 кВ переменного тока частотой до 60 Гц.

Шинные опоры изготавливаются в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15543.1-89 и ГОСТ 15150-69, при этом:

• высота над уровнем моря не более 1000 м;
• толщина корки льда не более 20 мм;
• скорость ветра при гололеде до 15 м/с;
• скорость ветра при отсутствии гололеда до 40 м/с;
• верхнее значение температуры окружающего воздуха плюс 40°C;
• нижнее значение температуры окружающего воздуха минус 60°C.

Окружающая среда невзрывоопасная, содержание коррозионно-активных агентов должно соответствовать атмосфере I и II по ГОСТ 15150-69.

Расшифровка условного обозначения шинной опоры ШОП - Х1 - Х2X3 - Х4 УХЛ 1:

• ШОП - товарный знак шинных опор
• Х1 -номинальное напряжение в кВ
• Х2 - индекс обозначающий типоисполнение шинной опоры (П-индекс для коробчатых шин)
• X3- условный диаметр алюминиевой шины
• Х4- степень загрязнения по ГОСТ9920
• УХЛ - климатическое исполнение по ГОСТ 15150
• 1- категория размещения по ГОСТ15150

Преимущества:

• Срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки на изоляционном теле шинной опоры; высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению; трекинго-эрозионная стойкость; высокие гидрофобные свойства; лёгкий вес; более стоек к актам вандализма; устойчив к ошибкам персонала при монтаже и эксплуатации.
• Шинная опора при нагрузках превышающих разрушающие НЕ ПАДАЕТ НА ЗЕМЛЮ, а только изгибается. Это исключает падение шин на землю и возможные травмы персонала.

Особенности:

• Шинные опоры изготавливаются на базе специальных изоляторов, предназначенных для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах (РУ) электрических станций и подстанций переменного тока напряжением 6-220 кВ частотой 50 Гц.
• Изоляторы изготавливаются в соответствии с ГОСТ Р 52082-2003 "Изоляторы полимерные опорные наружной установки на напряжение 6-220кВ. Общие технические условия".
• Технические условия на шинные опоры ТУ 3494-005-59116459-0 "Шинные опоры жесткой ошиновки на напряжение 10-220кВ " разработанными и выпущенными ОАО"ФСК ЕЭС" с регистрацией в Госстандарте.
• Монолитный стержень в изоляторах шинных опор исключает возникновение внутренних разрядов и пробоя в отличие от труб заполненных пеной, а также утечки тока по внутренней полости и по стенкам трубы в следствие выпадения конденсата, в отличии от полых труб.
• Фланцы шинной опоры выполнены цельнолитыми из высокопрочных алюминиевых сплавов.
• Отсутствие сварных швов во фланцах позволяет применять изоляторы в условиях низких температур Сибири и крайнего Севера.

Дополнительные технические характеристики:
