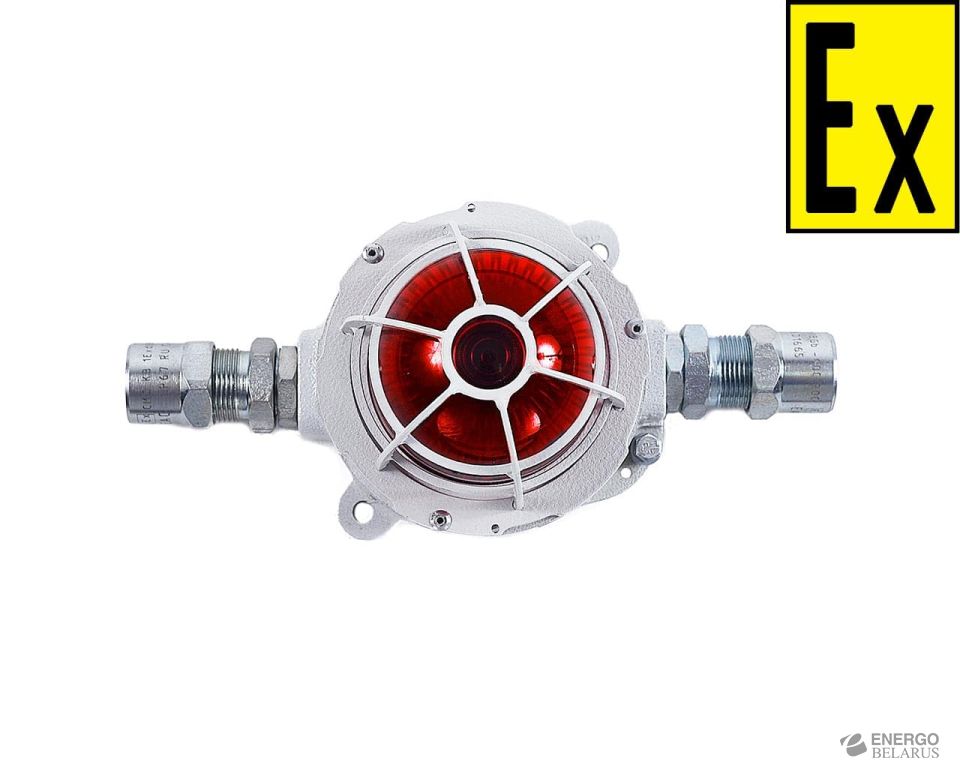

Îïîâåùàòåëü ïîæàðíûé ñâåòîâîé ÎÐÁÈÒÀ ÌÊ Ì C 1ExdbIICT6Gb/ExtbIIICT85°CDb
Õàðàêòåðèñòèêè
| Ïðîèçâîäèòåëü | CMD |
| Ñòåïåíü çàùèòû IP | 67 |
| Êëèìàòè÷åñêèé êëàññ | ÓÕË1 |
| Äëèíà, ìì | 115 |
| Âûñîòà, ìì | 115 |
| Âåñ, êã | 1.5 |
| Øèðèíà, ìì | 100 |
| Òåìïåðàòóðà ýêñïëóàòàöèè, °C | -60...+70 |
| Ñòðàíà ïðîèçâîäèòåëü | Ðîññèÿ |
Оповещатели серии «Орбита МК М С» предназначены для подачи тревожных световых сигналов в системах пожарной и охранной сигнализации, а так же для индикации режимов работы оборудования и привлечения внимания персонала в аварийных ситуациях.
Оповещатели могут использоваться с любыми приемно-контрольными приборами пожарной и охранной сигнализаций. Вид и уровень взрывозащиты 1 Ex db IIC T6 Gb/Ex tb IIIC T85 °C Db, PB Ex db I Mb/1 Ex db IIC T6 Gb/Ex tb IIIC T85 °C Db по ГОСТ Р МЭК 60079-0-2011. Оповещатели могут быть применены в взрывоопасных зонах и помещениях 1 и 2 классов по ГОСТ IEC 60079-10-1-2011 и ГОСТ IEC 60079-14-2011.
Оповещатели отличаются напряжением питания:
- 12-27 В постоянного тока;
- 220 В переменного тока.
Отличительные особенности:
- полностью герметичный корпус со степенью защиты IP67;
- двухступенчатое оповещение с автоматическим или внешним управлением;
- самостоятельное программирование пользователем режима работы;
- повышенная яркость и большой угол обзора светового оповещения;
- широкий выбор сертифицированных кабельных вводов для любого варианта подключения.
Посты комплектуются взрывозащищенными кабельными вводами серии КВ, KV ТУ 27.33.13-138-81888935-2019. Присоединительная резьба кабельных вводов М20х1,5. Кабельные ввода позволят ввести и вывести кабель круглого сечения различных диаметров
Режимы работы
| Оповещение | Режим | Параметры | |
|---|---|---|---|
|
Световое |
1 ступень |
строб - вспышки; мигание 1; мигание 2; мигание 3; мигание 4; постоянное; |
70 мсек с частотой 1.3Гц; частота 0.5Гц; частота 1Гц; частота 2Гц; частота 3Гц; постоянное горение; |
| 2 ступень |
строб - вспышки; мигание 1; мигание 2; мигание 3; мигание 4 постоянное; |
70 мсек с частотой 1.3Гц; частота 0.5Гц; частота 1Гц; частота 2Гц; частота 3Гц; постоянное горение; |
|
Режим работы выбирается пользователем самостоятельно с помощью dip-переключателей. Возможен одноступенчатый или двухступенчатый режимы. Вторая ступень включается автоматически через фиксированное время – 3 мин, или с помощью внешнего управляющего напряжения. Вид сигнала оповещения выбирается пользователем независимо для каждой ступени с помощью dip-переключателей. Возможны 6 режимов работы: мигание с частотами 0.5Гц, 1, 2, 3Гц; строб-вспышки 70мсек с частотой 1.3Гц; постоянное свечение. В режиме «строб» яркость в 2 раза превышает режимы постоянного свечения или мигания.
Система обозначения при заказе
| ОРБИТА МК М | С - | А - | К |
| 1 | 2 | 3 | 4 |
1 - серия извещателей;
2 - тип оповещения:
- С - световое;
- А - алюминиевый сплав;
- Н - коррозионностойкая сталь 12Х18Н10Т;
- Б - для бронированного кабеля с проходным диаметром 8 - 12 мм;
- Т3/4 - для прокладки кабеля в трубе с присоединительной резьбой G3\4-В, диаметр наружной изоляции кабеля 8 - 12 мм;
- Т1/2 - для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, диаметр наружной изоляции кабеля 8 - 10 мм;
- К - под кабель для открытой прокладки с диаметром наружной изоляции 8 - 12 мм;
- КМ15 – для кабеля или бронекабеля в металлорукаве РЗ-ЦХ-15 мм;
- КМ20 – для кабеля или бронекабеля в металлорукаве РЗ-ЦХ-20 мм.
Технические данные:
| Маркировка взрывозащиты |
1 Ex db IIC T6 Gb/Ex tb IIIC T85 °C Db, PB Ex db I Mb/1 Ex db IIC T6 Gb/Ex tb IIIC T85 °C Db |
| Напряжение питания |
10,5 В - 27В постоянного тока; 220 В переменного тока |
| Ток потребления, не более | 0,6Аdc; 0,07Aac |
| Режимы работы (см. таблицу 2) |
одноступенчатый двухступенчатый |
| Цвет светового оповещения |
Красный (по умолчанию); Зеленый; Желтый; Синий; Белый; |
| Тип источника света | 9-ти кристальный светодиод высокой яркости |
| Сила света, не менее | 50 Кд |
| Материал корпуса |
Алюминиевый сплав; Нержавеющая сталь |
