Ороситель спринклерный водяной СВО0-РНо0,47-R1/2/Р57.В3-«СВН-12» – быстродействующие с резьбовым герметиком

Ороситель спринклерный водяной СВО0-РНо0,47-R1/2/Р57.В3-«СВН-12» – быстродействующие с резьбовым герметиком

Ороситель спринклерный водяной предназначен для разбрызгивания воды и распределения ее по защищаемой площади с целью тушения очагов пожара или их локализации, а также для создания водяных завес в автома- тических установках пожаротушения.

Ороситель – изделие неразборное и неремонтируемое.

По монтажному расположению оросители подразделяют на устанавливаемые вертикально розеткой вверх (СВВ) и ус- танавливаемые вертикально розеткой вниз (СВН).

По устойчивости к климатическим воздействиям окружающей среды ороситель соответствует исполнению В категории размещения 3 по ГОСТ 15150-69 с нижним температурным пределом в водозаполненной системе плюс 5°С.

Ороситель изготавливается: - без покрытия (в обозначении буква «о»); - с декоративным полиэфирным (полиэстеровым) покрытием (в обозначении буква «д»).

Ороситель изготавливается: -без резьбового герметика; - с резьбовым герметиком (на присоединительную резьбу нанесен герметик).

Пример записи обозначения оросителя при заказе и в другой документации в соответствии с требованиями ГОСТ Р 51043-2002 (в скобках указана маркировка):

СВО0-РВо0,24-R1/2/Р57.В3-«СВВ-8»-бронза (СО-В – 0,24 - 57ºС-дата)

СВО0-РВд0,35-R1/2/Р68.В3-«СВВ-10»-металлик (СО-В – 0,35 - 68ºС)-дата

СВО0-РНд0,42-R1/2/Р68.В3-«СВН-К80»-белый (СО-Н – 0,42 - 68ºС-дата)

СВО0-РНо0,60-R1/2/Р57.В3-«СВН-К115»-бронза (СО-Н – 0,60 - 57ºС-дата).

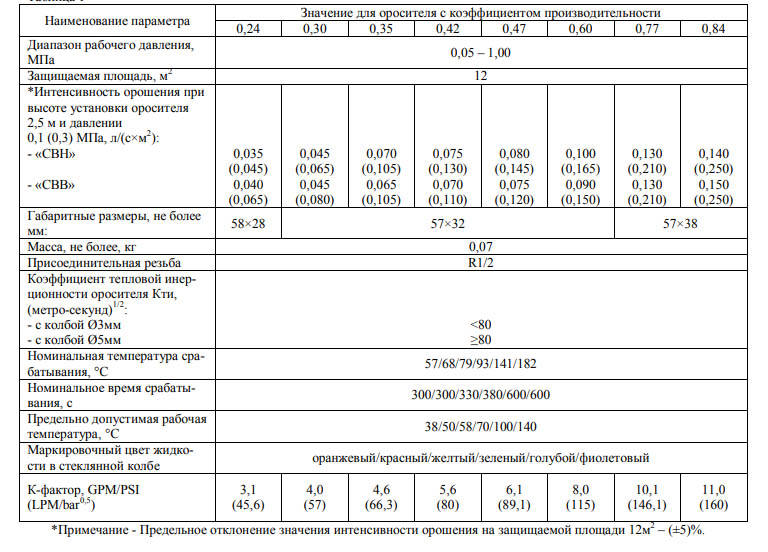

Технические характеристики

Перед установкой оросителя следует провести визуальный осмотр:

- на наличие маркировки;

- на отсутствие разрушения колбы или трещин в колбе и утечки из нее жидкости;

- на отсутствие механических повреждений розетки, дужек корпуса и присоединительной резьбы;

- на отсутствие засорения проточной части.

Для оросителей без резьбового герметика герметичность соединения обеспечивается с помощью уплотнительного ма- териала (лен сантехнический чесаный, лента ФУМ, анаэробные герметики). Для оросителей с резьбовым герметиком до- полнительных уплотнительных материалов не требуется.

Герметичность резьбового соединения оросителя при монтаже обеспечивается закручиванием оросителя в приварную муфту (фитинг) до получения зазора 1 – 1,5 мм между торцом муфты (фитинга) и фланцем оросителя (момент затяжки оросителя должен быть не более 25 – 30 Н·м). Затяжка оросителя с меньшим зазором или без зазора может привести к выходу оросителя из строя (деформация, механические повреждения).

Внимание! Резьбовой герметик имеет свойство самоуплотнения. В случае обнаружения капель воды по месту соединения оросителя с муфтой (фитингом) при проведении гидравлических испытаний трубопроводов с установленными оросителями следует довернуть ороситель на ¼ оборота.

Во избежание механических повреждений затяжку оросителей на распределительном трубопроводе рекомендуется проводить специальным ключом.
