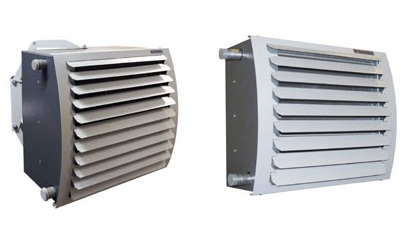

Тепловентилятор с водяным источником тепла КЭВ-5W2
Характеристики
Тепловентиляторы серии ТW предназначены для отопления офисных, административных, складских, промышленных и других помещений.
Водяные тепловентиляторы комплектуются пультом управления и крепежным кронштейном.
Присоединительные размеры патрубков тепловентиляторов с водяным источником тепла для подвода/отвода теплоносителя:
- КЭВ-25Т3W2, КЭВ-34Т3,5W2, КЭВ-30Т3W3, КЭВ-40Т3,5W3 – 3/4’’
- КЭВ-36Т3W2, КЭВ-49Т3,5W2, КЭВ-56Т4W2, КЭВ-70Т5W2, КЭВ-60Т3,5W3, КЭВ-69Т4W3, КЭВ-80Т5,6W3 – 1’’
- КЭВ-86Т4W2, КЭВ-106Т4,5W2, КЭВ-120Т5W2, КЭВ-107Т4W3, КЭВ-133Т4,5W3, КЭВ-151Т5W3, КЭВ-180Т5,6W3 – 1¼’’.
Тепловые характеристики тепловентиляторов приведены при температуре воздуха в помещении +15 °С и максимальном расходе воздуха.
| Модель тепловентилятора | КЭВ-49Т3,5W2 | |
| Параметры питающей сети | В/Гц | 220/50 |
| Расход воздуха | м3/ч | 1200 |
| 1800 | ||
| 2400 | ||
| Габаритные размеры* | мм | |
| Масса (без воды) | кг | 22 |
| Максимальный ток | А | 0,68 |
| Потребляемая мощность двигателя | Вт | 130 |
| Звуковое давление на расстоянии 5м | дБ (А) | 49 |
| Тепловой поток (при tводы) | ||
| 150/70 | кВт | 27,4 |
| 130/70 | 25,8 | |
| 105/70 | 24 | |
| 95/70 | 23,3 | |
| 80/60 | 18,8 | |
| 60/40 | 10,2 | |
| Температура воздуха на выходе (при tводы) | ||
| 150/70 | °С | 48 |
| 130/70 | 46 | |
| 105/70 | 44 | |
| 95/70 | 43 | |
| 80/60 | 38 | |
| 60/40 | 27 | |
| Расход воды(при tводы) | ||
| 150/70 | л/с | 0,09 |
| 130/70 | 0,12 | |
| 105/70 | 0,19 | |
| 95/70 | 0,25 | |
| 80/60 | 0,26 | |
| 60/40 | 0,14 | |
| Длина свободной изотермической струи | м | 13,5 |
| Высота монтажа при направлении нагретой струи вертикально вниз (вода 95/70°, воздух 15 °С) | м | 3,5-5,0 |
| Рекомендуемые размеры при установке на боковых ограждениях и конструкциях при направлении струи под углом 45° | ||
| Н, не более | м | 4 |
| D | 6,0-8,0 | |
| L | 6,0-7,0 | |
