Панели ЩО 70

Панели ЩО 70 используются для комплектования щитов распределения электроэнергии трехфазного переменного тока напряжением 380/220 В частотой 50 Гц, служащих для приема, распределения электроэнергии, защиты от перегрузок и токов короткого замыкания.

Предназначены для одностороннего обслуживания и представляют собой металлоконструкцию из листовых гнутых профилей с установленными в них коммутационно - защитными аппаратами и электроизмерительными приборами.

Панели распределительные ЩО - 70 предусматривают как кабельные, так и шинные вводы.

Панели ЩО - 70 подразделяются:

• Линейные панели
• Секционные панели
• Вводные панели
• Панель с аппаратурой АВР ЩО-70
• Панель диспетчерского управления освещением
• Торцевая панель
• Щиток учета

Общие особенности конструкции панелей ЩО 70:

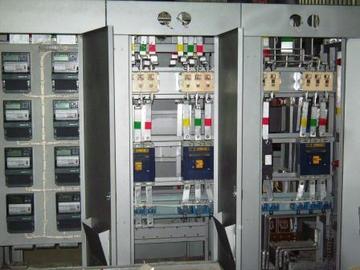

Электрические шкафы представляют собой сварную металлоконструкцию.

Внутри размещена аппаратура главных цепей, на фасаде - приводы рубильников и аппаратура вспомогательных цепей. Для крепления вводных и отходящих кабелей конструкцией панели предусмотрены монтажные профили, приваренные к нижнему поясу панелей. Крепление отдельных кабелей и пучков проводов отходящих линий осуществляется при помощи кабельных прижимов. Распределительные Панели ЩО 70 изготавливаются как с кабельным, так и с обычным вводом.

Панели с установленными в них коммутационно-защитными аппаратами представляют собой каркасную сварную конструкцию. Оперативное обслуживание производится с фасада що 70, для чего предусмотрена дверь, запираемая на замок. С боковых сторон устанавливаются торцевые панели (по заказу).

Управление разъединителями, рубильниками, стационарными выключателями, установленными в панелях, осуществляется приводами с фасадной стороны панели при закрытых дверях.

В номенклатуру входят панели вводные, линейные, вводно-линейные, секционные, вводно-секционные, диспетчерского управления уличным освещением, с аппаратурой АВР, торцевые, панели учета.

В вводных и вводно-распределительных панелях предусмотрен кабельный или шинный ввод. Ввод кабелей осуществляется снизу через дно панели. Ввод шин осуществляется с задней стороны панели. Отходящие линии подключаются кабелем снизу через дно панели. Секционные панели предназначены для секционирования вводов в тех случаях, когда каждая из секций нормально получает питание от отдельного ввода. Торцевые панели служат для закрытия распределительного щита с торцов, панель учета - для учета активной (активно-реактивной) мощности.

Степень защиты панелей по ГОСТ 14254: для ЩО70-1, ЩО70-2; ЩО70М3 - IР00, со стороны фасада - IР20.

Технические характеристики панелей що 70 соответствуют опросному листу заказчика, в котором приведены:

1) номинальное напряжение и ток сборных шин;

2) электродинамическая стойкость сборных шин;

3) схемы первичных соединений панелей;

4) перечень коммутационно-защитных аппаратов, электроизмерительных и сигнальных приборов, входящих в состав панелей.

Габаритные размеры:

высота - 2200 мм

ширина - 300; 600; 700; 800; 1000 мм

глубина - 600 мм

Структура условного обозначения панелей ЩО70:

ЩО 70 М ХХ - Х - ХХ Х

ЩО - панель распределительного щита одностороннего обслуживания

70 - модификация 1970г.

М - модернизация (высота 2000 мм)

ХХ - М3 - модернизация (высота 2000 мм, ширина от 600 мм)

Х - электродинамическая стойкость, кА: 1-30; 2-50; 3-80; 4-110.

ХХ - условный номер схемы

Х - вид климатического исполнения по ГОСТ 15150.

Условия эксплуатации панелей ЩО 70 :

- температура окружающего воздуха от -45 С до +45 С;

- высота над уровнем моря не более 1000 м;

- окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию.

При заказе заполняется опросный лист на панели ЩО70, в котором указывается:

- тип панели;

- количество и номинальные токи плавких вставок предохранителей ПН 2 или тепловых максимальных расцепителей тока автоматических выключателей ВА (АЕ);

- токи для трансформаторов тока и их количество.
