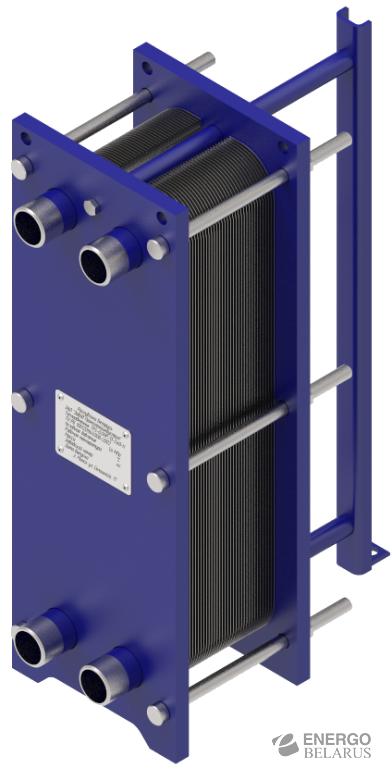

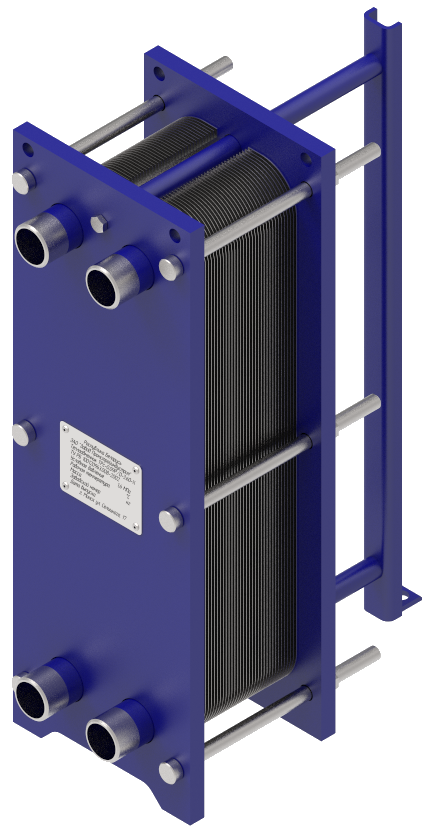

Теплообменник пластинчатый ТРс-0,09P, TPc-0,09D
Характеристики
| Производитель | Завод Промстройиндустрия |
| Площадь одной пластины, м2 | 0.09 |
| Страна производитель | Беларусь |
| Число пластин максимальное, шт | 150 |
| Условный диаметр патрубков, мм | 40 |
| Толщина пластины, мм | 0.4 |
| Масса максимальная, кг | 210 |
Товарная группа
|
Теплообменник пластинчатый ТРс
Теплообменники ТРс - водоводяные, тепловой нагрузкой до 12 Гкал/ч и пароводяные тепловой нагрузкой до 13 Гкал/ч. В составе теплообменника две пластины высокого и низкого гидравлического сопротивления, которые в разном сочетании создают три канала: высокого сопротивления (площадь наименьшая), низкого сопротивления (площадь наибольшая), среднего сопротивления (площадь средняя)... |
Ассортимент
Теплообменники ТРс - водоводяные, тепловой нагрузкой до 12 Гкал/ч и пароводяные тепловой нагрузкой до 13 Гкал/ч. В составе теплообменника две пластины высокого и низкого гидравлического сопротивления, которые в разном сочетании создают три канала: высокого сопротивления (площадь наименьшая), низкого сопротивления (площадь наибольшая), среднего сопротивления (площадь средняя).
| Наименование | ТРс-0,09P TPc-0,09D | ||||||
| Поток: P - параллельный, D - диагональный | P, D | ||||||
| Типы пластин по сопротивлению: H - высокого, L - низкого. | H, L | ||||||
| Типы каналов по сопротивлению | высокого | H (H + H) | |||||
| среднего | M (H + L) | ||||||
| низкого | L (L + L) | ||||||
| Типы аппаратов по компоновке пластины | 1х, 2х, 2хЦ, 2хБГВ | ||||||

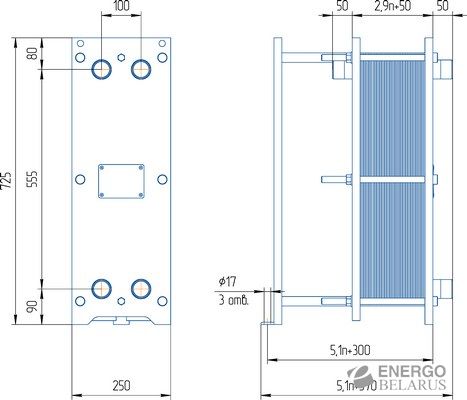

| Площадь общая S, м2 | Площадь пластины Sп, м2 | Диаметр условный | Масса, кг |
|---|---|---|---|
| 0,45 - 2,70 | 0,09 | 40 (1 1/2") | 90 |
| 2,70 - 5,40 | 120 | ||
| 5,40 - 8,10 | 150 | ||
| 8,10 - 10,80 | 180 | ||
| 10,80 - 13,50 | 210 | ||
| n - количество пластин, шт. | n = S/Sn | ||
Характеристики прокладок
| Материал | Аналог | Назначение | Макс. температура | Документ |
|---|---|---|---|---|
| EPDM | 38-ПС-04 | пищевая | 160 °С | ТУ 38.1051705-86 |
| FPM (Viton) | 51 - 5015 | пищевая | 200 °С | ТУ 38.1051485-82 |
| NBR (Nitril) | 7В-14 | маслобензостойкая | 100 °С | ТУ 38.005204-84 |
Характеристики пластин
| Материал | Аналог | Назначение | Документ |
|---|---|---|---|
| AISI 304 | 08Х18Н10 | пищевая | ГОСТ 5632-2014 |
| AISI 316 | 03Х17Н13M2T | пищевая | ГОСТ 5632-2014 |
