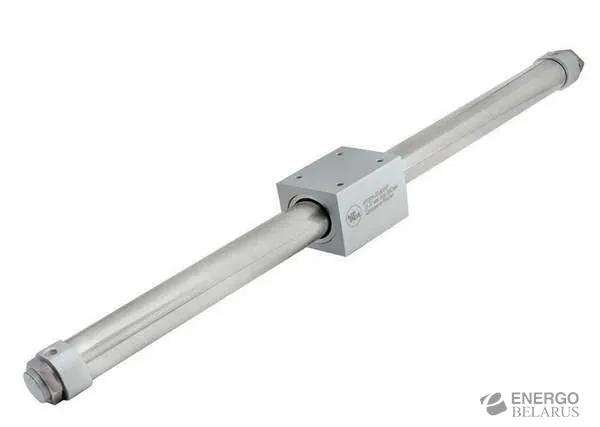

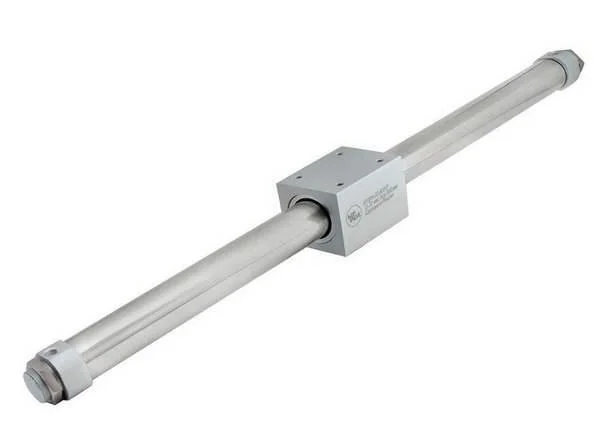

Пневмоцилиндры бештоковые Kipvalve KVSW
Характеристики
Бесштоковые пневматические цилиндры двухстороннего действия KIPVALVE серии KVSW имеют магнитную связь. Пневмоцилиндры с таким конструктивом применяются для решения задач, где размещение цилиндров недопустимо за пределами габаритных размеров оборудования, на котором они устанавливаются.
Конструктивно цилиндры состоят из двух алюминиевых крышек, соединённых корпусом из нержавеющей стали, по которому движется каретка. Внутри корпуса движется поршень. В каретке и на поршне установлены магниты, обеспечивающие устойчивую магнитную связь между ними. Крышки и корпус пневмоцилиндра соединяются по резьбе и уплотняются герметиком.
Демпфирование на цилиндрах серии KVSW осуществляется с помощью упругих демпфирующих колец с обоих сторон.
Основные особенности:
- Использование в местах, где не допустима установка обычных штоковых цилиндров.
- Пневмоцилиндры KIPVALVE серии KVSW российского производства. Это сокращает срок поставки и стоимость изделия.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Параметр | Диаметр цилиндра | |||
|---|---|---|---|---|
| 16 | 20 | 25 | 32 | |
| Тип цилиндра | Двустороннего действия | |||
| Рабочая среда | Фильтрованный сжатый воздух | |||
| Рабочее давление, Bar | 1…10 | |||
| Тип демпфирования | нерегулируемое | |||
| Пневматическое присоединение | M5 | G1/8 | G1/8 | G1/8 |
| Температура окружающей среды, °С | -20…+80 °C | |||
ДОПУСТИМОЕ БОКОВОЕ УСИЛИЕ FQ В ЗАВИСИМОСТИ ОТ ДЛИНЫ ХОДА L
ГАБАРИТНЫЕ РАЗМЕРЫ ПНЕВМОЦИЛИНДРОВ KIPVALVE СЕРИИ KWSV:
| Диаметр, мм | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 |
|---|---|---|---|---|---|---|---|---|
| 16 | 103 | 57 | 35 | 19 | 8 | 2 | 11 | 10 |
| 20 | 132 | 66 | 50 | 25 | 6 | 2 | 18 | 13 |
| 25 | 137 | 70 | 50 | 30 | 9 | 2 | 18,5 | 13 |
| 32 | 156 | 80 | 50 | 40 | 10 | 2 | 20 | 16 |
| Диаметр, мм | D | D1 | E | N | M | S | S1 | B |
|---|---|---|---|---|---|---|---|---|
| 16 | 18 | 22 | M5x0,8 | M10x1,0 | M4x0,7 | 14 | 20 | 35 |
| 20 | 22,8 | 28 | G1/8 | M20x1,5 | M4x0,7 | 26 | 24 | 36 |
| 25 | 27,8 | 33,5 | G1/8 | M26x1,5 | M5x0,8 | 32 | 30 | 46 |
| 32 | 35 | 40 | G1/8 | M26x1,5 | M6x1,0 | 32 | 36 | 60 |
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
Пример заказа: KVSW-25-1300-D-P
Вы заказали: Бесштоковый пневмоцилиндр, серия – KVSW. Диаметр поршня - 25 мм, величина хода - 1300 мм. Цилиндр двусто-роннего действия. Демпфирование: нерегулируемое, упругими кольцами в конечных положениях.
