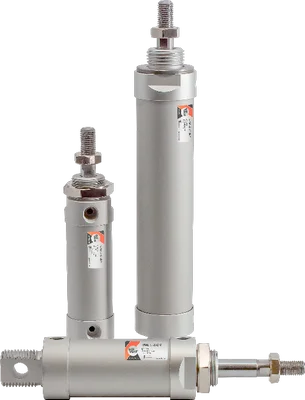

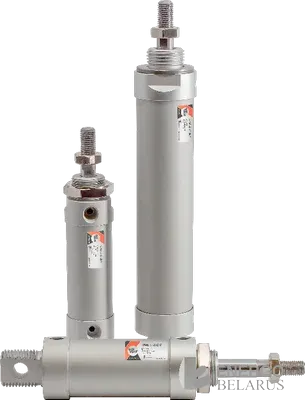

Пневмоцилиндры Kipvalve KVMAL
Характеристики
Пневматические цилиндры двухстороннего действия KIPVALVE серии KVMAL произведены в России и полностью соответствуют международному стандарту MAL (ISO 6432). Пневмоцилиндры с таким конструктивом имеют компактные размеры, удобны в монтаже и широко применяются в различных станках и промышленном оборудовании.
Конструктивно цилиндры состоят из круглого алюминиевого корпуса, поршня, штока и двух алюминиевых крышек. Крышки и корпус пневмоцилиндра соединяются по резьбе и уплотняются герметиком. Поршни цилиндров KVMAL оснащены магнитными кольцами, что позволяет использовать датчики положения поршня. Шток может быть выполнен либо из стали 45 покрытой хромом 304, либо из нержавеющей стали AISI 304 на выбор заказчика.
Демпфирование на цилиндрах серии KVMAL осуществляется с помощью упругих демпфирующих колец с обоих сторон.
Основные особенности:
- Соответствие стандарту ISO6432 (MAL) обеспечивает взаимозаменяемость с большинством цилиндров подобного конструктива, которые используются в различном промышленном оборудовании.
- Пневмоцилиндры KIPVALVE серии KVMAL российского производства. Это сокращает срок поставки и стоимость изделия.
- Магнитное кольцо на поршне – позволяет использовать датчики положения поршня цилиндра.
Контроль положения поршня пневмоцилиндра
Рекомендуем применять магнитные датчики KIPPRIBOR серии LM для контроля положения пневмоцилиндра. Для закрепления магнитного датчика на пневмоцилиндре подойдёт монтажный набор KIPPRIBOR PBI.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Параметр | Диаметр цилиндра | ||||
|---|---|---|---|---|---|
| 16 | 20 | 25 | 32 | 40 | |
| Тип цилиндра | Двустороннего действия | ||||
| Рабочая среда | Фильтрованный сжатый воздух | ||||
| Рабочее давление, Bar | 1…10 | ||||
| Тип демпфирования | нерегулируемое | нерегулируемое или пневматическое регулируемое | |||
| Пневматическое присоединение | M5 | G1/8 | G1/8 | G1/8 | G1/4 |
| Температура окружающей среды, °С | -20…+80 °C | ||||
| Опрос положения | С помощью магнитного датчика положения KIPPRIBOR LM | ||||
ТАБЛИЦА ТЕОРЕТИЧЕСКИХ УСИЛИЙ ПНЕВМОЦИЛИНДРОВ:
| Диаметр поршня, мм | 16 | 20 | 25 | 32 | 40 |
|---|---|---|---|---|---|
| Теоретическое усилие, Н при давлении 6 bar, втягивание | 120 | 190 | 295 | 480 | 750 |
| Теоретическое усилие, Н при давлении 6 bar, выдвижение | 105 | 160 | 245 | 420 | 635 |
ГАБАРИТНЫЕ РАЗМЕРЫ ПНЕВМОЦИЛИНДРОВ KIPVALVE СЕРИИ KVMAL:
| Диаметр, мм | AM | BE | BF | BH | CD | G1 | G2 | D | D4 | EE | EW |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 16 | M16x1,5 | 16 | 16 | 6 | 10 | 10 | 21 | 20 | M5 | 12 |
| 20 | 20 | M22x1,5 | 12 | 21 | 8 | 16 | 16 | 29 | 25 | G1/8 | 16 |
| 25 | 22 | M22x1,5 | 14 | 21 | 8 | 16 | 16 | 34 | 30 | G1/8 | 16 |
| 32 | 22 | M24x2 | 14 | 27 | 10 | 16 | 16 | 39,5 | 37 | G1/8 | 16 |
| 40 | 24 | M30x2 | 14 | 27 | 12 | 22 | 22 | 49,5 | 45 | G1/4 | 20 |
| Диаметр, мм | KV | KW | KK | L | L2 | MM | WF | XC* | ZJ | S |
|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 22 | 6 | M6x1 | 9 | 60 | 6 | 21 | 98 | 95 | 5 |
| 20 | 29 | 7 | M8x1,25 | 12 | 70 | 8 | 16 | 98 | 107 | 6 |
| 25 | 29 | 7 | M10x1,25 | 12 | 70 | 10 | 20 | 102 | 111 | 8 |
| 32 | 32 | 8 | M10x1,25 | 15 | 70 | 12 | 22 | 107 | 119 | 10 |
| 40 | 41 | 9 | M12x1,25 | 15 | 92 | 16 | 21 | 128 | 140 | 14 |
* +/- 1 mm
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
Пример заказа: KVMAL-25-100-T-DA-P
Вы заказали: Пневмоцилиндр по стандарту ISO 6432, серия – KVMAL. Диаметр поршня - 25 мм, величина хода - 100 мм, резьба на штоке - наружная, исполнение штока – проходной. Цилиндр двустороннего действия, с возможностью опроса положений поршня (путем установки отдельно приобретаемого датчика). Демпфирование: нерегулируемое, упругим демпфированием в конечных положениях.
