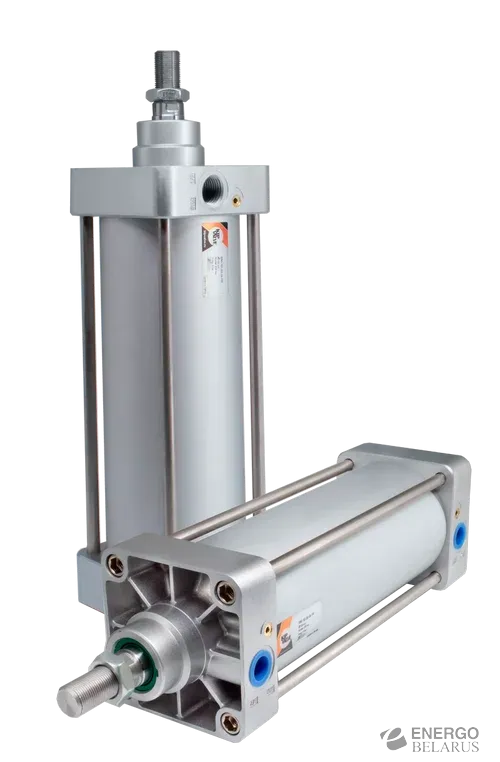

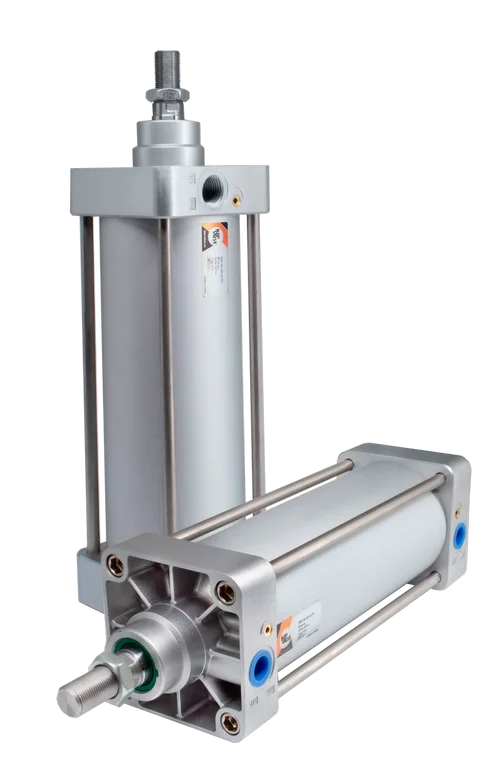

Пневмоцилиндры Kipvalve KVNG

Показать все рубрики

Под заказ Проверено

Код товара: 220-123-5

Характеристики

Пневмоцилиндры KIPVALVE серии KVNG предназначены для перемещений узлов машин и механизмов энергией сжатого воздуха путем ее преобразования в возвратно поступательное движение. Конструктивно цилиндр состоит из корпуса, закрытого с торцов крышками. Крышки стянуты четырьмя шпильками. Внутри корпуса находится шток, жестко соединенный с поршнем. На поршне установлено магнитное кольцо, которое позволяет посредством применения датчиков осуществлять опрос положений поршня. Шток выходит из цилиндра через отверстие в передней крышке. На конце штока выполнена резьба для соединения с рабочим органом. Сжатый воздух подключается через порты в крышках цилиндра. Кроме того, в крышках установлены элементы регулировки пневматического демпфирования. В конструкции пневмоцилиндров использованы высококачественные уплотнения.

Основные особенности:

Соответствие стандарту ISO15552 позволяет использовать пневмоцилиндры как при конструировании новых механизмов, так и в качестве замены вышедших из строя цилиндров указанного стандарта;
Конструкция позволяет использовать магнитные датчики для организации опроса положения;
Двустороннее пневматическое демпфирование (регулируемое) позволяет настроить скорость перемещения штока при подходе к конечным положениям;
Высокая надежность и доступность запасных частей;
Возможность установки элементов крепления серии KVSBI и наконечников KVSGS
Возможна поставка цилиндров с различным ходом штока (максимально 1950 мм), с удлиненным штоком, с удлиненной резьбой на штоке.

Контроль положения поршня пневмоцилиндра

Рекомендуем применять магнитные датчики KIPPRIBOR серии LM для контроля положения пневмоцилиндра. Для закрепления магнитного датчика на пневмоцилиндре подойдёт монтажный набор KIPPRIBOR PN.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметр	Диаметр цилиндра
Параметр	32	40	50	63	80	100	125
Тип пневмоцилиндра	Двустороннего действия
Опрос положения	С помощью магнитного датчика положения KIPPRIBOR LM
Монтажный набор для магнитного датчика положения KIPPRIBOR	PN-6	PN-6	PN-8	PN-8	PN-10	PN-10	PN-12
Рабочее давление, бар	1…10
Рабочая среда	Сжатый воздух по ISO 8573-1:2010 [7:4:4]*
Скорость перемещения штока, мм/с	30…800 мм/с						30…500 мм/с
Тип демпфирования	Пневматическое регулируемое с двух сторон
Длина демпфирования	20 мм		25 мм		35 мм		30 мм
Пневматическое присоединение	G1/8	G1/4		G3/8		G1/2
Температура окружающей среды, °С	-20…+80 °C

Параметр	Диаметр цилиндра
Параметр	160	200	250	320
Тип цилиндра	Двустороннего действия
Опрос положения	С помощью магнитного датчика положения KIPPRIBOR LM
Монтажный набор для магнитного датчика положения KIPPRIBOR	PN-16	PN-16	-	-
Рабочее давление, бар	1…10
Рабочая среда	Сжатый воздух по ISO 8573-1:2010 [7:4:4]*
Скорость перемещения штока, мм/с	30…500 мм/с
Тип демпфирования	Пневматическое регулируемое с двух сторон
Длина демпфирования	30	45	45	50
Пневматическое присоединение	G3/4	G3/4	G1	G1
Температура окружающей среды, °С	-20…+80 °C

*возможно использование сжатого воздуха с маслом, но в этом случае нельзя прекращать подачу масла!

ТАБЛИЦА ТЕОРЕТИЧЕСКИХ УСИЛИЙ ПНЕВМОЦИЛИНДРОВ:

Диаметр поршня, мм	Теоретическое усилие, Н
	выдви- жение	втяги- вание	выдви- жение	втяги- вание	выдви- жение	втяги- вание	выдви- жение	втяги- вание	выдви- жение	втяги- вание	выдви- жение	втяги- вание	выдви- жение	втяги- вание
	Рабочее давление, бар
	4		5		6		7		8		9		10
KVNG-32	322	277	403	346	483	415	564	484	644	553	725	623	805	692
KVNG-40	503	422	628	528	754	633	880	739	1005	844	1131	950	1257	1055
KVNG-50	785	660	982	825	1178	990	1374	1155	1571	1320	1767	1485	1963	1650
KVNG-63	1247	1121	1558	1402	1870	1682	2182	1962	2493	2243	2805	2523	3117	2803
KVNG-80	2011	1814	2513	2268	3016	2721	3519	3175	4021	3628	4524	4082	5027	4535
KVNG-100	3141	2945	3927	3625	4712	4418	5497	5154	6283	5891	7068	6627	7853	7363
KVNG-125	4909	4587	6136	5734	7363	6881	8590	8028	9817	9175	11045	10322	12272	11468
KVNG-160	8043	7540	10053	9425	12064	11310	14075	13195	16085	15080	18096	16965	20107	18850
KVNG-200	12567	12064	15708	15080	18850	18096	21992	21112	25133	24128	28275	27144	31417	30160
KVNG-250	19635	18849	24543	23562	29452	28274	34361	32986	39269	37699	44178	42411	49087	47123
KVNG-320	32170	30923	40213	38654	48255	46385	56298	54116	64340	61847	72383	69578	80425	77308

ГАБАРИТНЫЕ РАЗМЕРЫ ПНЕВМОЦИЛИНДРОВ KIPVALVE СЕРИИ KVNG:

Диаметр цилиндра	U	C	A	B	E	H	F	X	N	D	P	W	M	V	S	T	L	I	G
32	40	94	142	48	29	22	19	27	3	⌀30	⌀30	⌀12	M10*1,25	□10	□47	□32,5	M6	17	2 порта G1/8
40	43	105	159	54	33	24	21	31	3,5	⌀35	⌀35	⌀16	M12*1,25	□13	□53	□38	M6	19	2 порта G1/4
50	44	106	176	70	43	32	27	31	3,5	⌀40	⌀40	⌀20	M16*1,5	□17	□65	□46,5	M8	24	2 порта G1/4
63	55	121	191	70	43	32	27	33	4	⌀45	⌀45	⌀20	M16*1,5	□17	□75	□56,5	M8	24	2 порта G3/8
80	56	128	214	86	53	40	33	36	4	⌀45	⌀45	⌀25	M20*1,5	□22	□95	□72	M10	27	2 порта G3/8
100	64	138	229	91	55	40	37	37	4	⌀55	⌀55	⌀25	M20*1,5	□22	□115	□89	M10	27	2 порта G1/2
125	70	160	279	119	79	54	40	45	6	⌀60	⌀60	⌀32	M27*2	□27	□140	□110	M12	36	2 порта G1/2
160	80	180	332	152	94	72	55	50	4	⌀65	⌀65	⌀40	M36*2	□36	□180	□140	M16	55	2 порта G3/4
200	80	180	347	167	100	72	67	50	5	⌀75	⌀75	⌀40	M36*2	□36	□220	□175	M16	55	2 порта G3/4
250	80	200	389	189	114	84	75	60	8	90	90	50	M42х2	46	270	220	M20	64	2 порта G1
320	90	220	436	216	126	96	90	65	10	110	110	63	M48х2	55	350	270	M24	72	2 порта G1

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Пример заказа: KVNG-80-100-DA-PPV

Вы заказали: пневмоцилиндр по стандарту ISO 15552, серия – KVNG. Диаметр поршня - 80 мм, величина хода - 100 мм. Резьба на штоке - наружная, исполнение штока – одностороннее, материал штока – сталь марки 45, хромированная. Цилиндр двустороннего действия, с возможностью опроса положений поршня (путем установки отдельно приобретаемого датчика). Демпфирование - двустороннее PPV.
