Пневмоцилиндры Kipvalve KVNU

Показать все рубрики

Под заказ Проверено

Код товара: 220-123-6

Характеристики

Пневматические цилиндры двухстороннего действия KIPVALVE серии KVNU производятся в России и соответствуют международному стандарту ISO 6432. Пневмоцилиндры с таким конструктивом имеют компактные размеры, удобны в монтаже и широко применяются для решения задач, связанных с линейными перемещениями.

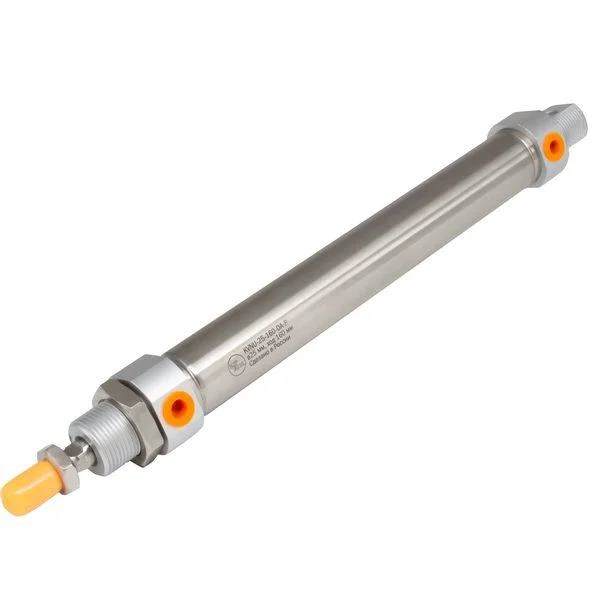

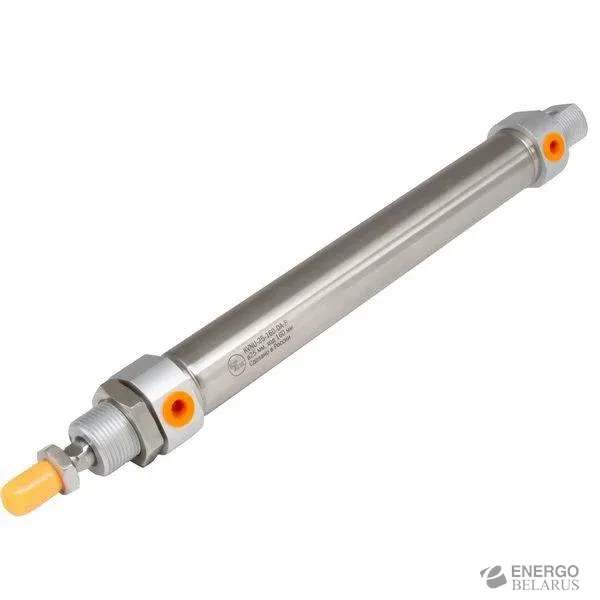

Конструктивно цилиндры состоят из круглого корпуса из нержавеющей стали, поршня, штока и двух алюминиевых крышек. Крышки пневмоцилиндра завальцованны в корпус. Поршни цилиндров KVNU оснащены магнитными кольцами, что позволяет использовать датчики для опроса положения поршня. Шток может быть выполнен либо из стали 45 с хромированием, либо из нержавеющей стали AISI 304 на выбор заказчика.

Цилиндры KVNU имею нерегулируемое или регулируемое демпфирование. Нерегулируемое демпфирование обеспечивается упругими кольцами с двух сторон. Опция регулируемого воздушного демпфирования доступна на цилиндрах с диаметром поршня 16 - 40 мм.

Основные особенности:

Соответствие стандарту ISO6432 обеспечивает взаимозаменяемость с большинством цилиндров подобного кон-структива, которые используются в различном промышленном оборудовании.
Пневмоцилиндры KIPVALVE серии KVNU российского производства. Это сокращает срок поставки и стоимость изделия.
Магнитное кольцо на поршне – позволяет использовать датчики для опроса положения поршня цилиндра.
Можно использовать наши KVNU для замены цилиндров Festo серии DSNU

Контроль положения поршня пневмоцилиндра

Рекомендуем применять магнитные датчики KIPPRIBOR серии LM для контроля положения пневмоцилиндра. Для закрепления магнитного датчика на пневмоцилиндре подойдёт монтажный набор KIPPRIBOR PBI.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметр	Диаметр цилиндра
Параметр	8	10	12	16	20		25	32	40	50	63
Тип цилиндра	Двустороннего действия
Рабочая среда	Фильтрованный сжатый воздух
Рабочее давление, Bar	1…10
Тип демпфирования	нерегулируемое					нерегулируемое или пневматическое регулируемое
Пневматическое присоединение	M5	M5	M5	M5	G1/8		G1/8	G1/8	G1/4	G1/4	G1/4
Температура окружающей среды, °С	-20…+80 °C
Опрос положения	С помощью магнитного датчика положения KIPPRIBOR LM

ТЕОРЕТИЧЕСКОЕ УСИЛИЕ ПНЕВМАТИЧЕСКИХ ЦИЛИНДРОВ KIPVALVE KVNU:

Диаметр поршня, мм	8	10	12	16	20	25	32	40	50	63
Теоретическое усилие, Н при давлении 6 bar, втягивание	28	45	66	119	187	293	481	751	1175	1855
Теоретическое усилие, Н при давлении 6 bar, выдвижение	22	39	52	103	160	245	417	630	985	1670

* – в Ньютонах

ГАБАРИТНЫЕ РАЗМЕРЫ ПНЕВМОЦИЛИНДРОВ KIPVALVE СЕРИИ KVNU:

Диаметр от 8 до 25 мм

Диаметр [mm]	AM	BE	BF	CD	G1	G2	D	D4	EE	EW
8	12	M12x1,25	12	4	11,5	9,5	2-□15	9,2	M5	8
10	12	M12x1,25	12	4	11,5	9,5	2-□15	11,2	M5	8
12	16	M16x1,5	17	6	12	10	2-□20	13,5	M5	12
16	16	M16x1,5	17	6	12,5	10,5	2-□20	17,5	M5	12
20	20	M22x1,5	20	8	14.5	14,5	2-□25	21,5	G1/8	16
25	22	M22x1,5	22	8	16	16	2-□30	26,5	G1/8	16

Диаметр, мм	KV	KW	KK	L	L2	MM	WF	XC*	ZJ	S
8	19	7	M4	6	46	4	16	64	62	-
10	19	7	M4	6	46	4	16	64	62	-
12	24	6	M6	9	50	6	22	75	72	5
16	24	6	M6	9	56	6	22	82	79	5
20	29	7	M8	12	62	8	24	95	92	6
25	29	7	M10x1,25	12	65	10	28	104	98	8

* +/- 1 мм

Диаметр от 32 до 40 мм

Диаметр, мм	AM	BE	BF	BH	CD	G1	G2	D	D4	EE	EW
32	20	M30x1,5	30	26	10	17	17	34,5	33,6	G1/8	16
40	24	M38x1,5	35	30	12	22,5	22,5	42,5	41,6	G1/4	18

Диаметр, мм	KV	KW	KK	L	L2	MM	WF	XC*	ZJ	S
32	36	7	M10x1,25	13	68	12	38	119	106	10
40	46	8	M12x1,25	15	89	16	45	150	134	14

* +/- 1 мм

Диаметр от 50 до 63 мм

Диаметр, мм	AM	BE	BF	CD	D	L	EE	EW
50	32	M45x1,5	33	16	55	17	G1/4	21
63	32	M45x1,5	33	16	68	17	G1/4	21

Диаметр, мм	KV	KW	KK	MM	WF	XC*	A	S
50	56	8	M16x1,5	20	33	154	200	17
63	70	8	M16x1,5	20	33	157	203	17

* +/- 1 мм

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Пример заказа: KVNU-40-200-DA-PPV-304

Вы заказали: Пневмоцилиндр по стандарту 6432, серия – KVNU. Диаметр поршня - 40 мм, величина хода - 200 мм, резьба на штоке - наружная, исполнение штока – одностороннее, материал штока – нержавеющая сталь AISI304. Цилиндр двустороннего действия, с возможностью опроса положений поршня (путем установки отдельно приобретаемого датчика). Демпфирование - двустороннее PPV.
