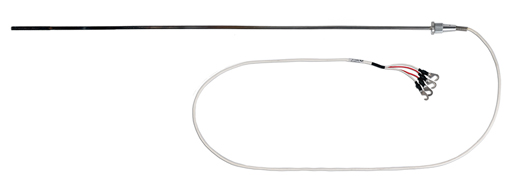

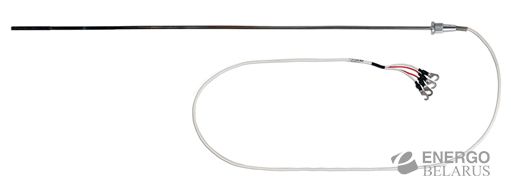

Термометр сопротивления эталонный 3 разряда ТСП 0307
Характеристики
| Производитель | НПП ЭТАЛОН |
| Диапазон измеряемых температур, °С | -196...+660,323 |
| Разряд | 3 |
| Сопротивление, Ом | 100±0,5 |
Термометры сопротивления эталонные 3-го разряда ТСП 0307-02 предназначены для поверки рабочих средств измерений, а также для точных измерений температуры в диапазонах температур, °С: 1. от минус 196 до 0; 2. от 0 до 419,527; 3. от 0 до 660,323.
Принцип действия термометров основан на использовании зависимости электрического сопротивления платины от температуры. Основной частью термометров является чувствительный элемент, состоящий из платиновой проволоки, спирально уложенной в четырехканальную керамическую трубку.
Термометры имеют четыре вывода – два токовых и два потенциальных, измерение сопротивления термометров осуществляется по четырехпроводной схеме.
По устойчивости к климатическим воздействиям термометры сопротивления эталонные соответствуют виду климатического исполнения УХЛ 4 по ГОСТ 15150-69.
Технические характеристики по ДДШ2.822.198 ТУ
|
Характеристики |
ТСП 0307 |
|
Диапазон измерений температуры, °С |
от -196 до +660,323 |
|
Номинальное сопротивление при 0 °С, Ом |
100±0,5 |
|
Разряд термометров |
3 |
|
Нестабильность термометров в тройной точке воды после отжига при температуре на 10 °С выше предела измерений, "С, не более |
0,01 |
|
Пределы допускаемой доверительной абсолютной погрешности при доверительной вероятности 0,95, °С при температуре, °С: |
|
|
в точке кипения азота -196 |
±0,05 |
|
в тройной точке воды 0,01 |
±0,02 |
|
в точке плавления галлия 29,7646 |
±0,02 |
|
в точке затвердевания индия 156,5985 |
±0,04 |
|
в точке затвердевания олова 231,928 |
±0,04 |
|
в точке затвердевания цинка 419,527 |
±0,07 |
|
в точке затвердевания алюминия 660,323 |
±0,15 |
|
Электрическое сопротивление изоляции между выводами и корпусом термометров при температуре окружающей среды (20±5) °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее |
100 |
|
Габаритные размеры, мм, не более: |
|
|
- диаметр защитной арматуры |
5 |
|
- длина |
600 |
|
Длина погружаемой части, мм, не менее |
150 |
|
Масса, г, не более: |
150 |
|
Условия эксплуатации: |
|
|
- температура окружающей среды, °С |
20,0 ± 5,0 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
100 ± 4 |
|
Средняя наработка на отказ, ч, не менее |
35000 |
|
Средний срок службы, лет |
6 |
Комплект поставки:
- термометр сопротивления эталонный 3-го разряда ТСП 0307-02 - 1 шт.
- паспорт - 1 шт.
- футляр - 1 шт.
- методика поверки - 1 шт.
