ЕхОПЗС. Оповещатель пожарный светозвуковой взврывозащищенный

• НАЗНАЧЕНИЕ
• Технические характеристики
• При записи в технической документации и при заказе необходимо указать:

НАЗНАЧЕНИЕ

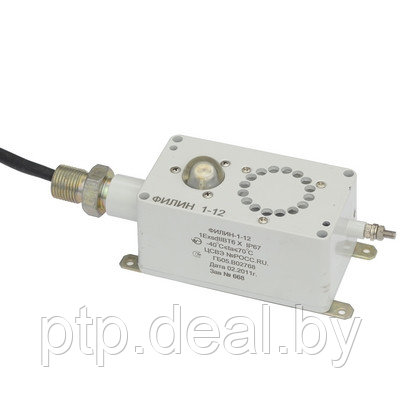

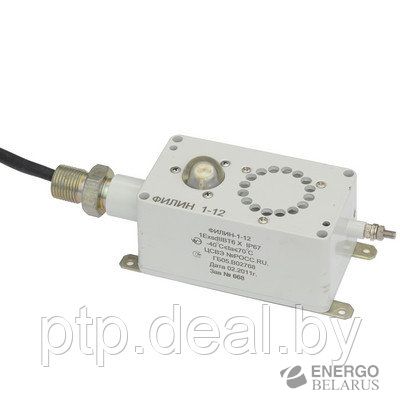

Оповещатели пожарные светозвуковые взрывозащищенные ФИЛИН–1 и ФИЛИН–2 предназначены для подачи световых и звуковых сигналов тревожной сигнализации.

Оповещатели могут быть применены во взрывоопасных зонах 1 и 2 классов.

Оповещатели ФИЛИН–1 и ФИЛИН–2 с индексом МР удовлетворяют требованиям «Правил классификации и постройки морских судов» Российского Морского Регистра судоходства.

Технические характеристики

Логика работы оповещателей – подача светового и звукового сигналов при включении напряжения питания.

Световой сигнал оповещателей имеет свечение контрастно различимое при освещённости до 500 лк в телесном угле обзора до 180°.

Оповещатели поставляются с частотой мигания тревожного светового сигнала от 0,5 до 2 Гц. Свечение оповещателей ФИЛИН–1 – одноцветное, цвет – красный (К), белый (Б), зелёный (З) или синий (С).

Свечение оповещателей ФИЛИН–2 – одноцветное или двухцветное; выбор цветов – красный (К), белый (Б), зелёный (З) или синий (С), например КК, КС или БЗ.

Звуковой сигнал – типа сирена, частота……………………………………………от 1500 до 3000 Гц.

Значение уровня звукового давления звукового сигнала, не менее………………………105 дБ/м

Допускаемая продолжительность непрерывной работы оповещателей в режиме подачи тревожного сигнала, не более

- для оповещателей со звуковым сигналом…………………………………………………….30 мин;

- для оповещателей без звукового сигнала……………………………………………………180 мин

Напряжение питания

ФИЛИН–1–12 и ФИЛИН–2–12 ……………………………………..от 10,8 до 28,0 В постоянного тока

ФИЛИН–1–220 и ФИЛИН–2–220 ………………………………………………….от 187 до 264 В, 50 Гц.

Потребляемая мощность, не более:

ФИЛИН–1–12 и ФИЛИН–2–12 ………………………………………………………………………9,0 Вт

ФИЛИН–1–220 и ФИЛИН–2–220 …………………………………………………………………12,0 ВА

Время работы в режиме подачи звуковой тревожной сигнализации, мин, не более ……………30

Вид и уровень взрывозащиты:

Для ФИЛИН–1 и ФИЛИН–2 (со звуковым сигналом)…………………………….1Ех mb db IIC Т6 Gb Х

Для ФИЛИН–1 и Филин-2 (без звукового сигнала) …………………………………1Ех mb IIC Т6 Gb Х

Внутренний объём корпуса залит компаундом и не доступен потребителю

Степень защиты ……………………………………………………………………………….. IP66/ IP67

Температура эксплуатации,°С:

ФИЛИН–1–12, и ФИЛИН–2–12 …………………………………………………….минус 60 до плюс 70

ФИЛИН–1–220 и ФИЛИН–2–220 ………………………………………………….минус 40 до плюс 70

ФИЛИН–1–220-Х и ФИЛИН–2–220-Х ……………………………………………..минус 60 до плюс 70

Оповещатели ФИЛИН–1 и ФИЛИН–2 поставляются с двужильным кабелем питания, который является неотъемлемой частью оповещателя

Количество жил кабеля – 2, сечение жил кабеля – не менее 0,75 мм2

Длина кабеля, м………………………………………………………………………………от 1,5 до 25

Масса оповещателей , кг, не более:

- ФИЛИН-1……………………………………………………………………………………..0,97+0,13хL;

- ФИЛИН-2………………………………………………………………………………………1,2+0,13хL;

где L – длина кабеля в метрах.

Варианты кабельных вводов и кабелей см в примере при заказе

Возможна поставка Оповещателя Филин–1 и Филин-2 без звукового сигнала. Возможна поставка Филин-1 без светового сигнала. Примеры см в обозначении при заказе.

При записи в технической документации и при заказе необходимо указать:

1 – тип прибора (ФИЛИН–1 или ФИЛИН–2);

2 – дополнительный шифр приемки (МР – для оповещателей, выпускаемых под техническим надзором Российского Морского Регистра Судоходства);

3 – напряжение питания:

– 12 – от 10,8 до 28 В постоянного тока с температурой эксплуатации от минус 60 до плюс 70 °С;

– 12 -Охр– от 10,8 до 28 В постоянного тока с температурой эксплуатации от минус 60 до плюс 70 °С с раздельным питанием электрических схем светового и звукового сигналов;

– 220 – от 187 до 264 В постоянного или переменного тока с температурой эксплуатации от минус 40 до плюс 70 °С;

– 220-Х – от 187 до 264 В постоянного или переменного тока с температурой эксплуатации от минус 60 до плюс 70 °С;

4 – тип штуцера кабельного ввода:

– без обозначения -для прокладки кабеля в трубе с присоединительной резьбой G1/2;

– Т–G3/4 -для прокладки кабеля в трубе с присоединительной резьбой G3/4;

- Б – для прокладки бронированного кабеля МКЭКШвнг 1х2х1 (для ФИЛИН-1 или ФИЛИН-2) или другие модели кабеля по согласованию;

- МG1/2- под прокладку кабеля в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15;

- МG3/4- под прокладку кабеля в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20);

- М20 – под прокладку кабеля в металлорукаве Герда-МГ-16 через соединитель Герда-СГ-Н-М20х1,5;

5 – цвет свечения:

для ФИЛИН–1:

– без обозначения (основной) – красный

– Б – белый

– З – зелёный

– С – синий

для ФИЛИН–2– два цвета по выбору из ряда красный (К), белый (Б), синий (С), зелёный (З) и жёлтый (Ж); например, КС, КЖ, СЗ, КК, ЗЗ или БС;

6 – наличие звукового и светового сигнала (только для ФИЛИН-1 и ФИЛИН–2 без индекса Охр)

– без обозначения – со всеми сигналами;

– БЗ – без звукового сигнала;

- БС – без светового сигнала (только для ФИЛИН-1).

7 – длина кабеля L в метрах (для L=1,5 м – без обозначения), максимальная длина 25 м
