ФИЛИН–Т-РВ. Табло пожарные светозвуковые рудничные взрывозащищенные

• НАЗНАЧЕНИЕ
• ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Документация
• При записи Табло в технической документации и при заказе необходимо указать:

НАЗНАЧЕНИЕ

Табло моделей ФИЛИН–Т-РВ предназначены для обеспечения возможности подачи звуковых и световых (текстовых или знаковых) тревожных сигналов в системах пожарной сигнализации и пожаротушения при совместной работе с приёмно-контрольными устройствами.

Табло могут быть использовано как информационные указатели, указатели выходов, путей эвакуации с постоянной или прерывистой световой индикацией. Табло, оснащенные аккумуляторами, могут применяться в условиях отключения напряжения питания.

Согласно маркировке взрывозащиты, табло могут применяться в шахтах (рудниках), опасных по рудничному газу (метану) и горючей пыли и в их наземных строениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тревожный световой сигнал Табло ФИЛИН–Т контрастно различим при его освещённости (Табло) до 1000 лк в телесном угле 90° с расстояния 15 метров. Текст надписи или рисунок знака (пиктограммы), цвет надписи или знака (пиктограммы), цвет фона (контрастный цвет) определяются заказчиком (например, «ПОЖАР», или «ГАЗ!, УХОДИ», или пиктограмма «→»). Рекомендуемое число букв в надписи – не более 20, рекомендуемое количество строчек в надписи – одна или две, рекомендуемый цвет фона – чёрный (не просвечивает).

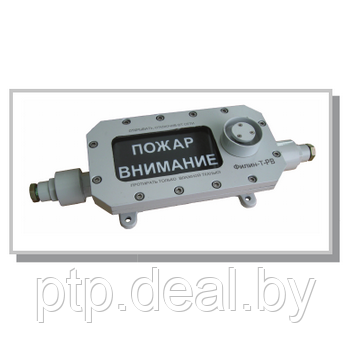

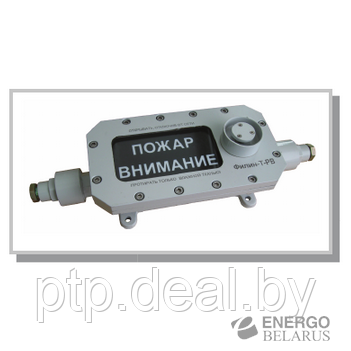

Табло могут поставляться с двумя вводными коробками для транзитного монтажа или с одной вводной коробкой для тупикового монтажа. * По заказу выпускается специальная модель табло Филин–Т-РВ с резиновыми уплотнениями кабелей с диаметром по поясной изоляции только от 14 до 18мм с шагом 1мм (4 комплекта уплотнений и заглушка). В обозначении при заказе такой модели после условного обозначения кабельного ввода (К, Т или Б) в скобках указывается цифра 18. Табло могут поставляться без кабельных вводов, вместо ввода устанавливается заглушка с резьбой М27х2, либо с резьбой М25х1,5.   Внешний вид Табло ФИЛИН–Т-РВ представлен на рисунке 1.

Документация

Сертификат ИНТЕРГАЗСЕРТ

Сертификат пожарной безопасности

Сертификат соответствия ТР ЕАЭС 043/2017

Сертификат соответствия взрывобезопасности

Сертификат соответствия ТР ТС 012/2011

Руководство по эксплуатации

При записи Табло в технической документации и при заказе необходимо указать:

1 – тип прибора ФИЛИН-Т-РВ;

2 – АВ – наличие аккумуляторов (для Табло без аккумуляторов индекс не ставится);

3 – напряжение питания:    – 12 – постоянное напряжение в диапазоне от 10 до 26 В;    – 220 – напряжение в диапазоне от 90 до 250 В переменного тока или от 120 до 250 В постоянного тока;

4 – материал корпуса:    – Н – коррозионностойкая сталь,    – С – углеродистая конструкционная сталь;

5 – тип штуцера кабельного ввода (резьбовой заглушки):    – Т – G¾ – для прокладки кабеля в трубе с присоединительной резьбой G¾–В, диаметр наружной изоляции кабеля 6 – 14мм;    – Т – G½ – для прокладки кабеля в трубе с присоединительной резьбой G½–В, диаметр наружной изоляции кабеля 6 – 10мм;    – МG 1/2 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель ВМ15 (РКН15, МВ(РКн)15*;    – МG 3/4 – под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель ВМ20 (РКН20, МВ(РКн)20)*;    – М20 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель Герда-СГ-Н-М20х1,5;    – М25 – под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель Герда-СГ-Н-М25х1,5; * Соединитель поставляется по отдельному заказу.    – К – для открытой прокладки кабеля с диаметром наружной изоляции 6–14мм;    – Б – для прокладки бронированного кабеля с диаметром наружной изоляции под броней 6–14мм;    – БСЗ – под бронированный кабель с возможностью заземления брони кабеля внутри кабельного ввода;    – ЕхЗУ-25 – заглушки с резьбой М25х1,5 вместо кабельных вводов;    – ЕхЗУ-27 – заглушки с резьбой М27х2 вместо кабельных вводов; В комплект каждого кабельного ввода входят заглушка и резиновые уплотнения для кабеля диаметрами 6 – 8, 8–10, 10–12 и 12–14мм.

6 – только для моделей с аккумуляторами, поставляемых в исполнении для тупикового монтажа:    – П – вводная коробка справа,    – Л – вводная коробка слева;

7 – диаметр подключаемых кабелей    – без обозначения – от 8-14мм;    – «18» – от 14-18мм.

8 – цвет свечения надписи/ цвет фона: К – красный, Ж– желтый, З– зеленый, С– синий, Ч– чёрный (только фон), Б– белый (только фон);

например: К/Ч (цвет свечения – красный, цвет фона – чёрный)

9 – текст надписи, например «ПОЖАР», или «ГАЗ, УХОДИ», или знак (пиктограмма);при заказе пиктограммы заказчик должен представить её рисунок или эскиз;

10 – обозначение технических условий.

Примеры обозначения при заказе:

1. Табло светозвуковое рудничное взрывозащищённое, питание постоянным напряжением в диапазоне от 10 до 26В, корпус из нержавеющей стали, с прокладкой кабеля в трубе, резьба G¾–B, цвет свечения – красный, фон – чёрный, текст надписи – «ПОЖАР»: ФИЛИН–Т – РВ– 12– Н –Т– G ¾– К/Ч – ПОЖАР ТУ 26.30.50-129-12150638-2017

2. Табло светозвуковое рудничное взрывозащищённое с аккумуляторами для тупикового монтажа – вводная коробка слева, питание напряжением 127 В, корпус из нержавеющей стали, для бронированного кабеля диаметром от 14 до 18 мм, цвет свечения – красный, фон – чёрный, текст надписи – «ПОЖАР»: ФИЛИН–Т– РВ- АВ – 220– Н –Б – Л – 18 – К/Ч – ПОЖАР ТУ 26.30.50-129-12150638-2017

Режим работы Табло Филин-Т-РВ – подача световых (свечение постоянное или мигающее) и звуковых сигналов при наличии напряжения в сети питания.

Режим работы Табло Филин-Т-РВ-АВ – подача световых (свечение постоянное или мигающее) и звуковых сигналов при наличии напряжения в сети управления. Напряжение с сети питания присутствует постоянно.

Табло могут поставляться с Козырьком светозащитным КС 908.2548 и с Комплектом монтажных частей для крепления на потолке КМЧ 908.2765.
