ИП 103–2В/П. Пожарные тепловые взрывозащищенные извещатели

• НАЗНАЧЕНИЕ:
• ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАЗНАЧЕНИЕ:

Для использования в химической, нефтегазовой и других областях промышленности, а также на морских судах для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой.

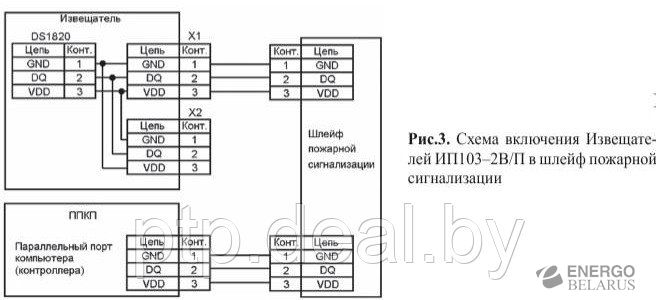

Извещатели ИП 103–2В/П имеют один датчик (микросхему DS 1820 фирмы Dallas Semiconduktor), который выдает код, соответствующий текущей температуре и свой идентификационный номер и может быть сопряжен с цифровыми вторичными устройствами, например, адресной системы пожарной сигнализации АСПС–32–23–0300 (АСПС) ТУ 4371–003–12221545–99.

Извещатели предназначены для применения во взрывоопасных зонах 1 и 2 классов, а также во взрывоопасных зонах всех классов согласно «Правил устройства электроустановок» (ПУЭ) гл. 7.3 и другим нормативно–техническим документам, определяющим применение электрооборудования во взрывоопасных средах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Температурный диапазон срабатывания от 69 до 115°С. Извещатель может реализовать функции максимально–дифференциального теплового извещателя по заранее установленному, посредством специальной ППКП, пороговому значению температуры срабатывания и пороговому значению скорости роста температуры контролируемой среды.

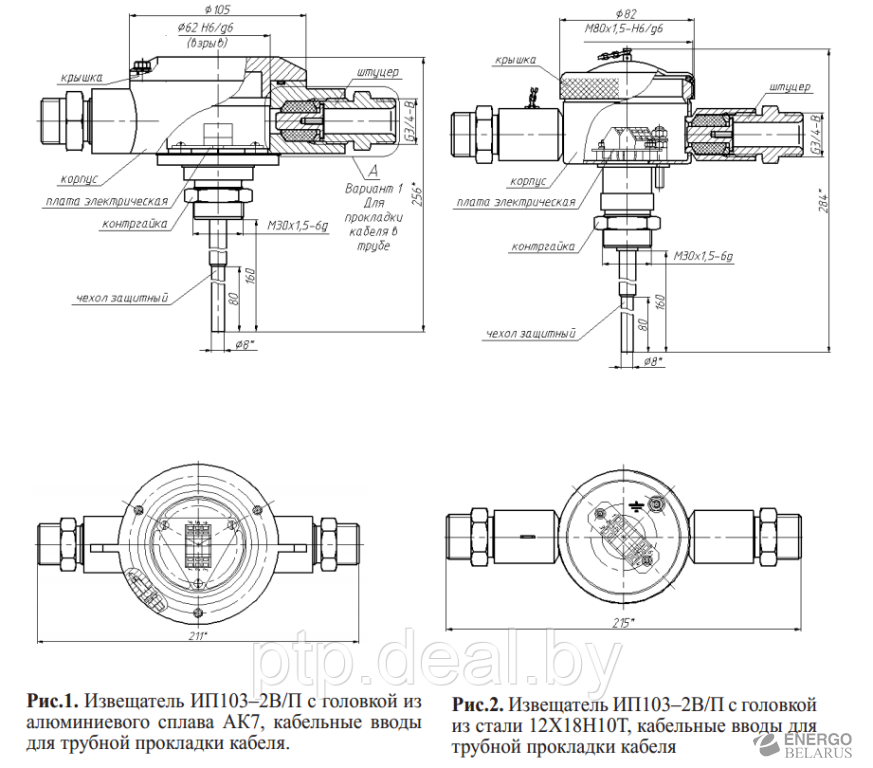

Материал защитной арматуры сталь 12Х18Н10Т Температура эксплуатации – от минус 55 до плюс 115 °С Температурный класс: Р – индекс означает, что температурный класс не определён, устанавливается на объекте программным путём; Материал головки: – для исполнений А (по рис. 1) – алюминиевый сплав АК7; – для исполнений Н (по рис. 2) – сталь 12Х18Н10Т; Степень защищенности от пыли и воды – IP66; Маркировка взрывозащиты – 1Ex ib IIA T4 Gb Х; Тип кабельного ввода: Т – G¾ для прокладки кабеля в трубе с присоединительной резьбой G¾ –В, диаметр наружной изоляции кабеля 8–14мм; Т – G½ – для прокладки кабеля в трубе с присоединительной резьбой G½–В, диаметр наружной изоляции кабеля 8–12мм; К – под кабель для открытой прокладки с диаметром наружной изоляции 8–14мм; Б – под бронированный кабель с диаметром наружной изоляции под броней 8–14мм; БСЗ – под бронированный кабель с возможностью заземления брони кабеля внутри кабельного ввода; МG 1/2 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель ВМ15 (РКН15, МВ(РКн)15*; МG 3/4 – под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель ВМ20 (РКН20, МВ(РКн)20)*; М20 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель Герда-СГ-Н-М20х1,5; М25 – под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве Гер-да-МГ-22 через соединитель Герда-СГ-Н-М25х1,5; * Соединитель поставляется по отдельному заказу. З-М20 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М20х1,5; З-М25 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М25х1,5; З-М27 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М27х2; В комплект каждого кабельного ввода входят резиновые уплотнения для диаметра кабеля по поясной изоляции 8 – 10, 10 – 12 и 12 – 14мм. По заказу выпускается специальная модель извещателей с резиновыми уплотнениями для диаметра подключаемого кабеля по поясной изоляции от 14 до 18мм с шагом 1мм (при поставке 4 комплекта уплотнений). В обозначении при заказе необходимо указать цифру 18 после обозначения кабельного ввода. Средний срок службы до списания, лет, не менее – 8 Масса, кг, не более – 2,6 Возможно изготовление с М20х1,5 вместо М30х1,5.
