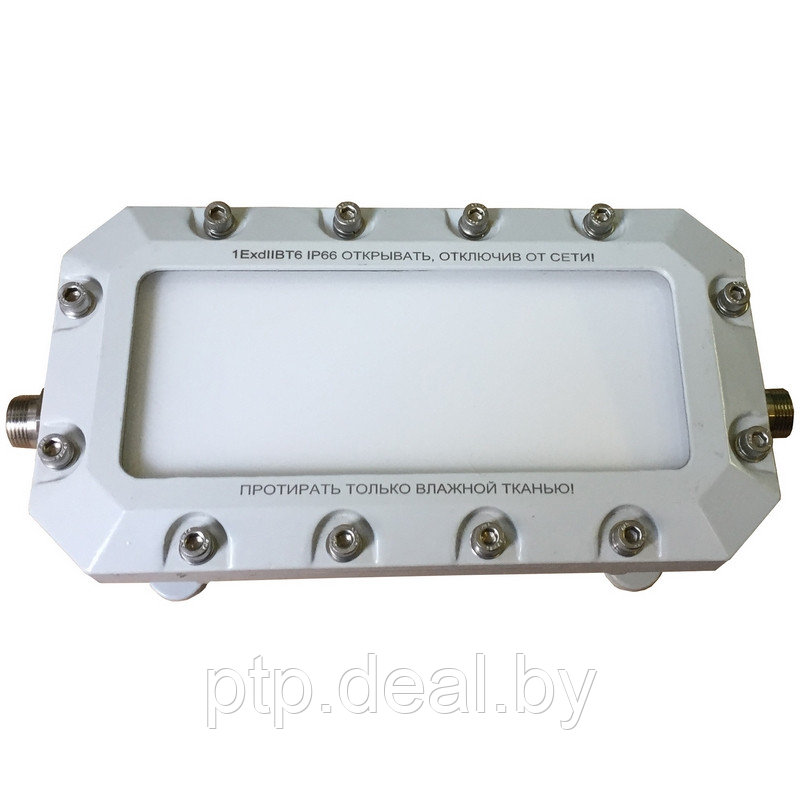

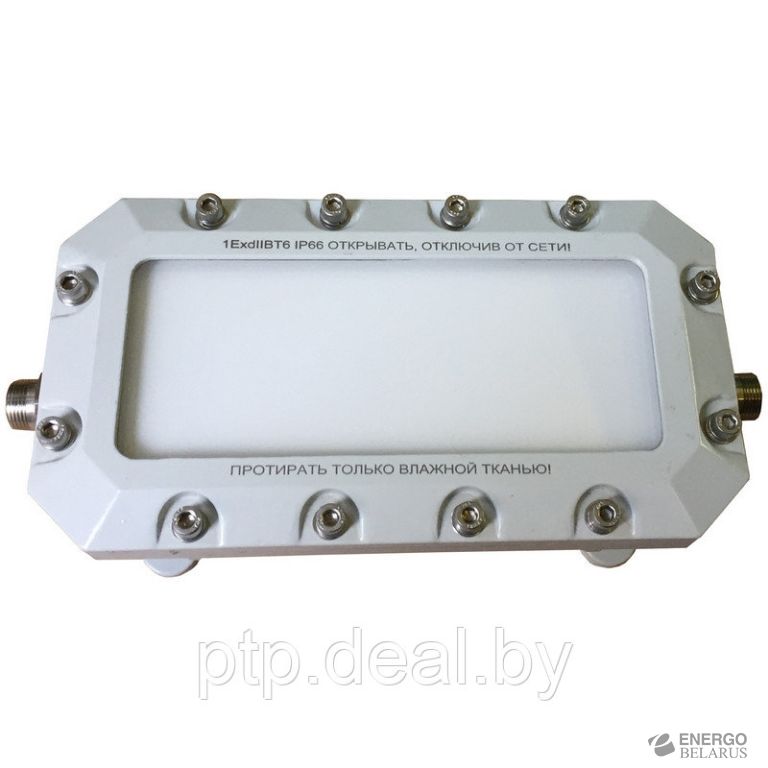

ТСВ-1-СН. Табло световое взрывозащищенное
Характеристики
Назначение
Световые оповещатели (табло) ТСВ-1СН* предназначены для обеспечения возможности выдачи световой текстовой или знаковой тревожной сигнализации. *индекс «СН» расшифровывается как «скрытая надпись»
Конструктивно табло ТСВ-1СН отличается от ТСВ-1 следующим:
- при отсутствии напряжения питания текстовое сообщение визуально не воспринимается (его не видно);
- тревожный световой сигнал контрастно различим при внешней освещённости экрана оповещателя (табло) до 500 лк в телесном угле 90° с расстояния 15 метров (у ТСВ-1 2500 лк);
- цвет фона может быть только белый, соответственно, цвет свечения не может быть белым
Технические характеристики ТСВ-1
| Вид и уровень взрывозащиты | 1Ех db IIB Т6 Gb |
| Степень защиты | IP 66 |
| Применение во взрывоопасных | 1 и 2 классов |
| Температура эксплуатации | от минус 60 до 70 °С |
| Количество кабельных вводов для внешних подключений (или резьбовых заглушек) | 2 варианты см в примере записи при заказе |
| Частота мигания светового сигнала, Гц | от 0,5 до 2 |
| Допускаемая продолжительность непрерывной работы в режиме подачи светового сигнала, ч, не менее | 8 |
| Напряжение питания табло модели ТСВ-1-12 | от 10 до 26 В* постоянного тока |
| Напряжение питания табло модели ТСВ-1-220 | от 90 до 264 В, 50Гц или от 130 до 350 В |
| Потребляемая мощность, Вт (ВА), не более | 6,0 Вт (10 ВА) |
| Сейсмостойкость | 9 баллов по MSK-64 |
| Сечение проводов, подключаемых к клеммам, мм2 | от 0,125 до 2,5 |
| Размер надписи, мм, не менее | 245х95 |
| Габаритные размеры, мм, не более | - 465х180х100 |
| Масса не более, кг | - с индексами (Н) …10, - с индексом (А) …5,5 |
| *Возможно расширение диапазона питающего напряжения | |
Тревожный световой сигнал контрастно различим при внешней освещённости экрана оповещателя (табло) до 2500 лк в телесном угле 90° с расстояния 15 метров.
Текст надписи, цвет надписи и цвет фона (контрастный цвет) определяется заказчиком.
Оповещатель модели ТСВ-1-12 имеет три режима работы, доступных потребителю в процессе эксплуатации (выбираются переключателем на плате):
- мигание с частотой 0,5 – 5,0 Гц при подаче постоянного напряжения питания;
- мигание с частотой напряжения питания;
- мигание с частотой 0-10 Гц от внешнего управляющего сигнала напряжением (5 – 24) В, поданному по третьему проводу.
Примечание Возможны изменения в логике работы табло. Информацию см в руководстве по эксплуатации 908.2241.00.000 РЭ на сайте ЗАО НПК «Эталон»
Оповещатели (табло) выпускаются под техническим наблюдением Российского Морского Регистра Судоходства (индекс МР).
Оповещатель (табло) может комплектоваться козырьком светозащитным КС 908.2548 и комплектом монтажных частей КМЧ 908.2765 для установки табло на потолке.
