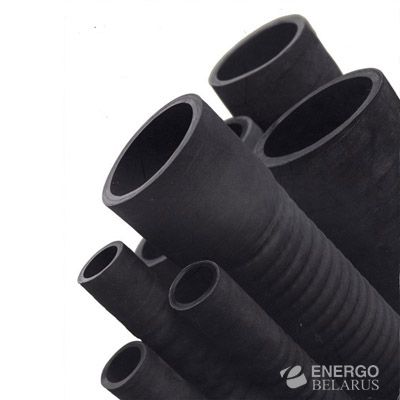

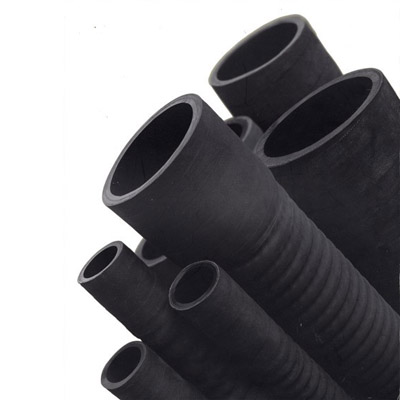

Рукав всасывающий В-1-150 - 4 м
Характеристики
| Цвет | Черный |
| Диаметр, мм | 150 |
| Длина рукава, м | 4 |
Представляет собой гибкий трубопровод (резинотканевый с металлическими спиралями) и предназначен для всасывания воды из различных водоисточников насосами пожарных автомобилей, мотопомп и другими насосами.
Рукава резиновые напорно-всасывающие ГОСТ 5398-76
Рукава резиновые напорно-всасывающие с текстильным каркасом, металлической спиралью, имеющие на концах мягкие манжеты ГОСТ 5398-76.
Рукава резиновые напорно-всасывающие с текстильным каркасом, металлической спиралью, имеющие на концах мягкие манжеты ГОСТ 5398-76 применяются для всасывания и нагнетания различных жидкостей, топлив, масел на нефтяной основе и газов.
Группы:
I – всасывающие, II – напорно-всасывающие.
Классы:
класс В – для воды технической; класс Б – для бензина, керосина, нефтяных масел, различных топлив (изготавливаются в двух исполнениях: Б – обычном и Б(А) – антистатическом на рабочее давление 0,3; 0,5; 1,0 и 1,2 МПа, внутренним диаметром от 32 мм и выше); класс КЩ – для растворов неорганических кислот и щелочей концентрацией до 20%; класс П – для пищевых веществ (молоко, пиво, спирт, вино, слабокислые растворы органических веществ, воды); класс Г – для воздуха, углекислого газа, азота, инертных газов;
Температура работоспособности:
"У" - умеренный климат (от -35 до +90°С), "Т" - тропический климат (от -10 до +90°С), "Х" - холодный климат (от -50 до +90°С)
| Класс, группа | Рабочая среда | Рабочее давление, мПа | Внутренний диаметр, мм | Длина, м | Интервал работоспособности, °С | ||
| У | Т | Х | |||||
| Б | Керосин, бензины, топливо | 0,3; 0,5; 1,0 | 25, 32, 38, 50 | до 7,2 | -35 до +90 | -10 до +90 | -50 до +90 |
| 65, 75, 100; 150, 125, 135 | до 6,0 | ||||||
| Масла на нефтяной основе | 0,3; 0,5 | 200 | до 6,0 | ||||
| В | Вода (техническая) | 0,3; 0,5 1,0 | 25, 32, 38, 50, | до 7,2 | -35 до +90 | -10 до +90 | -50 до +90 |
| 65, 75, 100, 125, 150 | до 6,0 | ||||||
| 0,3; 0,5; | 200; | до 6,0 | |||||
| КЩ | Слабые растворы неорганических кислот и щелочей концентрацией до 20% | 0,3; 0,5 1,0 | 25, 32, 38, 50 | -35 до +90 | -10 до +90 | -50 до +90 | |
| 65, 75, 100, 125, 150, 135 | до 6,0 | ||||||
| 0,3; 0,5 | 200; | ||||||
| 65, 75, 100, 125, 150 | до 6,0 | ||||||
| Г | Воздух, углекислый газ, азот, инертные газы | 0,3 | 200 | до 6,0 | -35 до +90 | -10 до +90 | -50 до +90 |
| 0,5 | 75, 90, 100, 125, 150 | до 6,0 | |||||
| 1,0 | 25 | до 7,2 | |||||
| 100, 200 | до 6,0 | ||||||
| П | пищевые вещества (спирт, вино, пиво, молоко, слабо-кислые растворы органических и др. веществ, питьевая вода) |
0,3; 0,5 |
25, 32, 38, 50 | до 7,2 | -35 до +90 | -10 до +90 | |
Для рукавов класса Б: для более тяжелых условий работы изготавливаются рукава усовершенствованной конструкции (с наружным бензостойким резиновым слоем и мягкими резиновыми манжетами, защищающими торцы рукавов от попадания рабочей жидкости, исключая фильтрацию ее по тканевой прокладке по торцу).
Технические параметры
|
Тип класс |
Внутренний диаметр, мм |
Рабочий вакуум, МПа |
Рабочее давление, МПа (кгс/см2) |
Длина рукава, м |
Длина манжеты, мм |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Класс |
|
|
|
|
|
|
Б |
25 |
0,08 |
0,3 (3) |
до 10 |
75 |
|
В |
32 |
0,08 |
0,5 (5) |
до 10 |
75 |
|
П |
38 |
0,08 |
1,0 (10) |
до 10 |
85 |
|
КЩ |
50 |
0,08 |
|
до 10 |
100 |
|
Г |
65 |
0,08 |
|
до 10 |
100 |
|
|
75 |
0,08 |
|
до 10 |
100 |
|
|
100 |
0,08 |
-//- |
до 10 |
100 |
|
|
125 |
0,08 |
|
до 4,5 |
150 |
|
|
150 |
0,08 |
|
до 4,5 |
150 |
|
|
200 |
0,08 |
|
до 4,5 |
150 |
|
|
250 |
0,08 |
|
до 4,5 |
200 |
|
|
300 |
0,08 |
|
до 4,5 |
200 |
