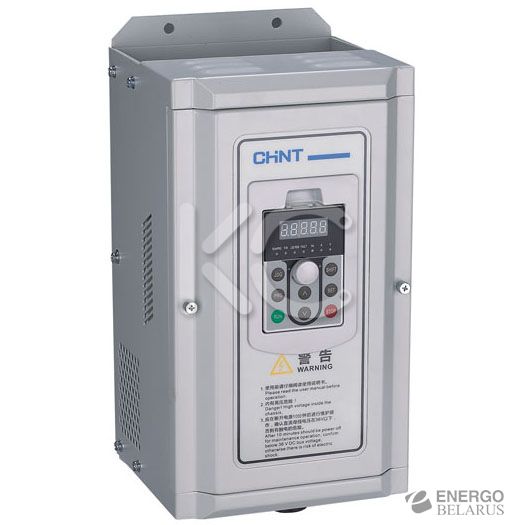

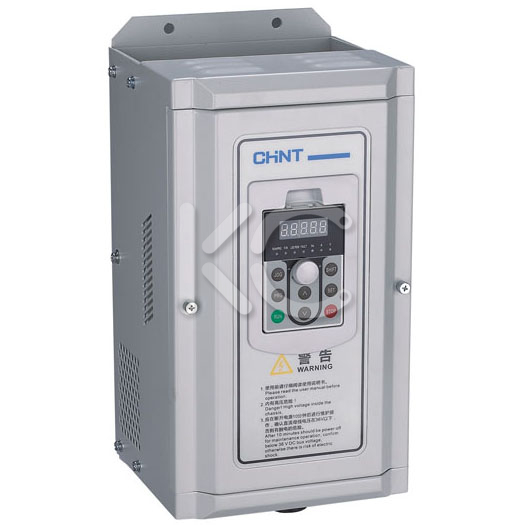

Преобразователь частоты NVF2G-37/PS4, 37кВт, 380В 3Ф, перегрузка 120% (CHINT)
- Розница
- Опт
- Под заказ (на 02.04.2023) Проверено
Код товара: 196-889-1
Розничная цена:
6 221,80 руб. с НДС
шт.
Цена будет рассчитана для выбранного количества
e-mail:
client@crazyservice.net
Характеристики
Общие сведения
Преобразователь частоты серии NVF2G представляет собой высокоэффективный преобразователь частоты с незамкнутым контуром. Его особенностями являются: высокий пусковой крутящий момент (0,5 Гц, в 1,5 раза выше номинального крутящего момента), значительная устойчивость к перегрузкам, гибкость и удобство в эксплуатации, PID в прямом и обратном направлении и др. Преобразователи частоты этой серии можно разделить на мини-преобразователи частоты, преобразователи частоты общего типа (мощные инвертеры), преобразователи частоты для вентиляторов и водяных насосов (для малых нагрузок). Они способны адаптироваться к высоким нагрузкам, стабильны и надежны в работе, поддерживают функцию автоматического энергосбережения и др. Преобразователи частоты могут применяться для управления электрическими двигателями и другими автоматическими системами (например, в бумажной и текстильной промышленности, для подачи воды, бетона, красок и красителей, в городских системах, в пищевой, химической и горной промышленности, в металлургии).
| Оборудование, в составе которого могут использоваться преобразователи частоты |
|---|
 |
Особенности изделия
- Высокий пусковой крутящий момент: 0,5 Гц, 150% номинального крутящего момента двигателя.
- Значительная экономия энергии: меньше нагрузка на двигатель, выше КПД; повышение КПД двигателя за счет экономии энергии; двигатель работает с высоким КПД независимо от изменения нагрузки.
- Функция точной самокалибровки к параметрам двигателя: возможность точной общей или статической самокалибровки к параметрам двигателя, удобство отладки, простота работы, возможность увеличения точности и скорости реакции.
- Слежение за скоростью: при перезапуске после возобновления подачи питания преобразователь частоты может определить направление вращения и скорость двигателя, после чего плавно продолжит работу.
- Внешний реактор постоянного тока (свыше 110 кВт) может эффективно ограничивать высокие гармоники.
- Эксклюзивная технология компенсации времени нечувствительности позволяет повысить выходной крутящий момент.
- Широкий диапазон несущих частот: частот (1-15 кГц) позволяет эффективно уменьшить шум при работе двигателя.
- Повышенная стойкость к перегрузкам: выдерживает 1 минуту при 150% номинальном токе. При тяжелой нагрузке может часто инициировать срабатывание защиты от перегрузки, обеспечивает непрерывную стабильную работу оборудования.
- Контроль за нагрузкой в реальном времени: контроль напряжения на сборной шине и тока двигателя в целях обеспечения стабильного пуска и останова, быстрого отслеживания.
- Универсальная конструкция в отношении входного напряжения: диапазон флюктуаций входного напряжения может достигать ± 15%.
- Функция входной фильтрации может эффективно уменьшать гармонические помехи.
- Функция автоматической регулировки напряжения (AVR) и автоматического ограничения тока может сделать систему более стабильной.
- Функция идеальной защиты и диагностики неисправностей обеспечивает безопасную и надежную работу оборудования.
- Используется интерфейс связи RS-485 и стандартный протокол MODBUS, возможно подключение по сети к внешнему ПЛК.
- Возможна работа при частотах биения, применяемых в текстильной промышленности.
- Эффективное энергосбережение достигается за счет встроенной интеллектуальной функции ПИД-управления и перехода в режим ожидания.
- Простота управления ПЛК: преобразователь частоты может работать с разной скоростью, в зависимости от определенных правил, которые просто реализовать при помощи ПЛК. В программном коде можно определить не только одну частоту вращения для разных этапов работы, но и задать время работы, направление вращения и количество циклов. Модульная конструкция: преобразователь частоты серии NVF2G имеет модульную конструкцию, которую просто собрать и разобрать. Возможна установка нагревателя и клавиатуры, которые просты в эксплуатации и техническом обслуживании. Конструкция общей сборной шины постоянного напряжения: несколько преобразователей частоты можно подключить параллельно к общей сборной шине постоянного напряжения. При этом они будут совместно использовать энергию обратной связи при торможении. Кроме того, благодаря этому можно избежать перенапряжения, стабилизировать напряжение на сборной шине каждого отдельного преобразователя частоты, обеспечить непрерывную и стабильную работу оборудования.
- Преобразователь частоты должен эксплуатироваться при температуре окружающей среды от -10 °C до +40 °C. При более высоких температурах необходимо снижать мощность на 1% на каждый 1 °C свыше 40 °C.
- Широкий диапазон входного напряжения допускает 15% флюктуацию напряжения 380 В, которое часто используется в строительных и промышленных сетях питания.
- Печатные платы имеют конформное покрытие, что обеспечивает их работоспособность в различных тяжелых условиях.
Различные программные функции
| Контроль скорости | Управление частотой пропускания |
|---|---|
| Запуск со скоростью двигателя на холостом ходу Преобразователь частоты может подключиться к двигателю, который работает на холостом ходу, автоматически, без детектора скорости. | Пропуск указанной частоты во избежание вибраций механической системы Для того чтобы предотвратить вибрации в механической системе, можно автоматически не приближаться к точке резонанса при работе на постоянной скорости. |
| Остановка постоянным напряжением при запуске | Работа на нескольких скоростях |
| Останов и перезапуск двигателя, работающего на холостом ходу Работающий на холостом ходу двигатель может быть автоматически остановлен за счет торможения постоянным напряжением, а затем снова запущен, когда направление вращения двигателя не определено. | Программа может работать согласно нескольким установкам скорости Возможна работа в соответствии с частотой внутреннего хранилища на основании сочетания сигналов. Управление с несколькими ступенями может обеспечиваться ПЛК, ограничительным переключателем и др. |
| Автоматическая регулировка напряжения (AVR) | Экономия энергии при работе |
| Во время работы преобразователя частоты обеспечивается стабильное выходное напряжение Во время флюктуации напряжения в сети питания выходное напряжение преобразователя частоты не меняется. | Автоматическая работа при максимальном КПД Определение тока нагрузки и обеспечение максимального КПД двигателя в зависимости от нагрузки и частоты вращения. Благодаря этому обеспечивается наиболее эффективное сохранение энергии. |
| Автоматическое ограничение тока | Регистрация неисправностей |
| Автоматическое ограничение выходного тока во избежание частых перегрузок по току Если флюктуации нагрузки превышают предельный уровень тока, включается автоматическая регулировка, которая поддерживает ток в надлежащем диапазоне. | Автоматическое сохранение информации о неисправностях При возникновении сигнала тревоги система автоматически регистрирует ток и напряжение, а также тип неисправности, что может быть полезно для последующей диагностики. |
| Ограничение крутящего момента | Управление режимом ожидания водяного насоса |
| Защита оборудования и обеспечение его надежной работы Данная функция может быть полезна для защиты оборудования за счет управления крутящим моментом, который развивает двигатель. | В целях снижения механического износа Если потребление воды в ночное время меньше, и выходная частота преобразователя частоты меньше частоты режима ожидания, преобразователь частоты переходит в режим ожидания. |
| Определение частоты | ПИД-управление |
| Используется для определения частоты, доступна для блокировки остановки Если выходная частота выше установленного уровня, на выходе появляется сигнал, который может использоваться для блокировки управления оборудованием. | Автоматическое управление процессом Преобразователь частоты выполняет ПИД-расчеты и принимает их результаты в качестве установки частоты, а также для количественного управления давлением, расходом и объемом воздуха и др. |
| Управление частотой биения | Ограничение повышенного напряжения |
| Возможно снижение и повышение частоты относительно установленного значения Частота биения доступна для текстильной промышленности, производства химического волокна и других отраслей. Иногда также требуются функции продольного перемещения и намотки. | Предотвращение поломки и отключения из-за перенапряжения Может использоваться при штамповке и других операциях, где энергия периодически регенерируется из-за возвратно-поступательного движения. Согласно статусу регенерации рабочая частота увеличивается или уменьшается, чтобы уменьшить перенапряжение. |
| Восстановление после неисправности | Автоматическое усиление крутящего момента |
| В целях повышения надежности оборудования Даже если преобразователь частоты обнаружил неисправность, после самодиагностики произойдет автоматический сброс, и работа будет возобновлена без перезапуска двигателя. Количество автоматических перезапусков - 3. | Для того чтобы повысить выходной низкочастотный крутящий момент в режиме управления V/F Используется для настройки функции ручного/автоматического усиления крутящего момента в режиме управления V/F, чтобы эффективно повысить низкочастотный крутящий момент преобразователя частоты. |
Технические характеристики
| Параметры | Значения |
|---|---|
| Класс входного напряжения | 3-фазное, 380 B |
| Мощность преобразователя частоты, кВт | 37 |
| Допустимая мощность двигателя, кВт | 37 |
| Номинальный выходной ток, А | 75 |
| Входные и выходные параметры | |
|---|---|
| Диапазон входного напряжения, В | 380/220 ± 15% |
| Диапазон входной частоты, Гц | 47-63 |
| Диапазон выходного напряжения | 0 – номинальное входное напряжение |
| Диапазон выходной частоты, Гц | общий тип: 0-400; для вентиляторов и водяных насосов: 0-120 |
| Периферийный интерфейс | |
| Цифровой программируемый вход | общий тип, для вентиляторов и водяных насосов: 6-контактный |
| Аналоговый программируемый вход | AI1: вход 0-10 В; AI2: 0-10 В или 0/4-20 мА; AI1 + AI2 |
| Выход с открытым коллектором | 1-контактный выход |
| Релейный выход | общий тип, для вентиляторов и водяных насосов: 2-контактный выход |
| Аналоговый выход | для 2-контактного выхода можно выбрать 0-10 В или 0/4-20 мА |
| Рабочие функции | |
| Усиление крутящего момента | автоматическое усиление крутящего момента; ручное усиление крутящего момента на 0.1-30.0% |
| Динамическое торможение | встроенный или внешний тормоз, внешнее подключение к тормозному сопротивлению |
| Торможение постоянным напряжением | запуск и останов выбираются независимо друг от друга; частота движения: 0-10 Гц, тормозной ток: 0-150%, время срабатывания: 0.0-3600.0 с |
| Управление в толчковом режиме | диапазон частот толчкового режима: 0-400 Гц, время ускорения и торможения при толчках 0.1-3600.0 с |
| Работа на нескольких скоростях | управление с несколькими ступенями может обеспечиваться встроенным простым ПЛК или многофункциональным управляющим контактом |
| Автоматическая регулировка напряжения (AVR) | при изменении напряжения в сети выходное напряжение автоматически поддерживается на стабильном уровне |
| Автоматическое ограничение тока | для того чтобы автоматически ограничить ток во время работы, чтобы предотвратить неисправность или отключение из-за частых перегрузок по току |
| Встроенный ПИД-контроллер | удобная возможность создания системы управления с замкнутым контуром |
| Самонастраиваемая функциональная клавиша JOG ("Толчок") | клавиша JOG может использоваться как при работе в толчковом режиме, так и для переключения направления вращения (с прямого на обратное и наоборот) |
| Защитные функции | возможна реализация свыше 20 функций защиты от неисправности: перегрузка по току, перенапряжение, пониженное напряжение, перегрев, стандартная частота, перегрузка, отключение ПИД и другие функции |
| Технические особенности | |
| Режим управления | управление non-PG вектором, управление V/F, управление крутящим моментом |
| Стойкость к перегрузке | общий тип: 150% номинального тока в течение 1 минуты; для вентиляторов и водяных насосов: 120% номинального тока в течение 1 минуты |
| Пусковой крутящий момент | управление non-PG вектором: 0.5 Гц / 150% (номинальный крутящий момент) |
| Коэффициент регулировки скорости | управление non-PG вектором: 1 : 100; управление V/F: 1 : 50 |
| Точность управления скоростью (управление non-PG вектором) | ± 0.5% максимальной скорости |
| Несущая частота | 1-15 кГц |
| Эксплуатация | |
| Температура | преобразователь частоты должен эксплуатироваться при температуре окружающей среды от -10 °C до +40 °C; при более высоких температурах необходимо снижать мощность на 1% на каждый 1 °C свыше +40 °C |
| Влажность | относительная влажность воздуха на месте эксплуатации
