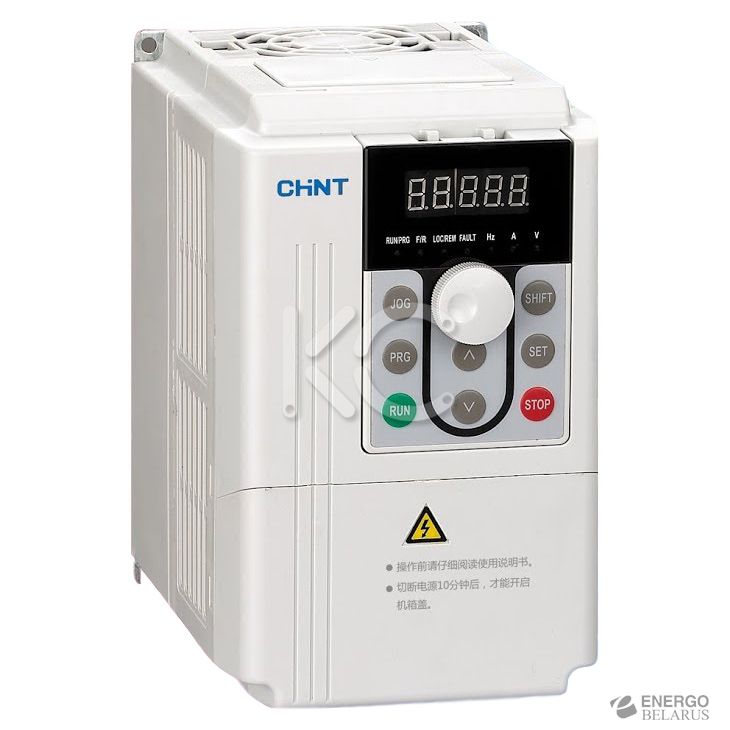

Преобразователь частоты серии NVF2G представляет собой высокоэффективный преобразователь частоты с незамкнутым контуром. Его особенностями являются: высокий пусковой крутящий момент (0,5 Гц, в 1,5 раза выше номинального крутящего момента), значительная устойчивость к перегрузкам, гибкость и удобство в эксплуатации, PID в прямом и обратном направлении и др. Преобразователи частоты этой серии можно разделить на мини-преобразователи частоты, преобразователи частоты общего типа (мощные инвертеры), преобразователи частоты для вентиляторов и водяных насосов (для малых нагрузок). Они способны адаптироваться к высоким нагрузкам, стабильны и надежны в работе, поддерживают функцию автоматического энергосбережения и др. Преобразователи частоты могут применяться для управления электрическими двигателями и другими автоматическими системами (например, в бумажной и текстильной промышленности, для подачи воды, бетона, красок и красителей, в городских системах, в пищевой, химической и горной промышленности, в металлургии).
| Контроль скорости | Управление частотой пропускания |
| Запуск со скоростью двигателя на холостом ходу Преобразователь частоты может подключиться к двигателю, который работает на холостом ходу, автоматически, без детектора скорости. | Пропуск указанной частоты во избежание вибраций механической системы Для того чтобы предотвратить вибрации в механической системе, можно автоматически не приближаться к точке резонанса при работе на постоянной скорости. |
| Остановка постоянным напряжением при запуске | Работа на нескольких скоростях |
| Останов и перезапуск двигателя, работающего на холостом ходу Работающий на холостом ходу двигатель может быть автоматически остановлен за счет торможения постоянным напряжением, а затем снова запущен, когда направление вращения двигателя не определено. | Программа может работать согласно нескольким установкам скорости Возможна работа в соответствии с частотой внутреннего хранилища на основании сочетания сигналов. Управление с несколькими ступенями может обеспечиваться ПЛК, ограничительным переключателем и др. |
| Автоматическая регулировка напряжения (AVR) | Экономия энергии при работе |
| Во время работы преобразователя частоты обеспечивается стабильное выходное напряжение Во время флюктуации напряжения в сети питания выходное напряжение преобразователя частоты не меняется. | Автоматическая работа при максимальном КПД Определение тока нагрузки и обеспечение максимального КПД двигателя в зависимости от нагрузки и частоты вращения. Благодаря этому обеспечивается наиболее эффективное сохранение энергии. |
| Автоматическое ограничение тока | Регистрация неисправностей |
| Автоматическое ограничение выходного тока во избежание частых перегрузок по току Если флюктуации нагрузки превышают предельный уровень тока, включается автоматическая регулировка, которая поддерживает ток в надлежащем диапазоне. | Автоматическое сохранение информации о неисправностях При возникновении сигнала тревоги система автоматически регистрирует ток и напряжение, а также тип неисправности, что может быть полезно для последующей диагностики. |
| Ограничение крутящего момента | Управление режимом ожидания водяного насоса |
| Защита оборудования и обеспечение его надежной работы Данная функция может быть полезна для защиты оборудования за счет управления крутящим моментом, который развивает двигатель. | В целях снижения механического износа Если потребление воды в ночное время меньше, и выходная частота преобразователя частоты меньше частоты режима ожидания, преобразователь частоты переходит в режим ожидания. |
| Определение частоты | ПИД-управление |
| Используется для определения частоты, доступна для блокировки остановки Если выходная частота выше установленного уровня, на выходе появляется сигнал, который может использоваться для блокировки управления оборудованием. | Автоматическое управление процессом Преобразователь частоты выполняет ПИД-расчеты и принимает их результаты в качестве установки частоты, а также для количественного управления давлением, расходом и объемом воздуха и др. |
| Управление частотой биения | Ограничение повышенного напряжения |
| Возможно снижение и повышение частоты относительно установленного значения Частота биения доступна для текстильной промышленности, производства химического волокна и других отраслей. Иногда также требуются функции продольного перемещения и намотки. | Предотвращение поломки и отключения из-за перенапряжения Может использоваться при штамповке и других операциях, где энергия периодически регенерируется из-за возвратно-поступательного движения. Согласно статусу регенерации рабочая частота увеличивается или уменьшается, чтобы уменьшить перенапряжение. |
| Восстановление после неисправности | Автоматическое усиление крутящего момента |
| В целях повышения надежности оборудования Даже если преобразователь частоты обнаружил неисправность, после самодиагностики произойдет автоматический сброс, и работа будет возобновлена без перезапуска двигателя. Количество автоматических перезапусков - 3. | Для того чтобы повысить выходной низкочастотный крутящий момент в режиме управления V/F Используется для настройки функции ручного/автоматического усиления крутящего момента в режиме управления V/F, чтобы эффективно повысить низкочастотный крутящий момент преобразователя частоты. |
| Параметры | Значения |
| Класс входного напряжения | 3-фазное, 380 B |
| Мощность преобразователя частоты, кВт | 7.5 |
| Допустимая мощность двигателя, кВт | 7.5 |
| Номинальный выходной ток, А | 17 |
| Входные и выходные параметры |
| Диапазон входного напряжения, В | 380/220 ± 15% |
| Диапазон входной частоты, Гц | 47-63 |
| Диапазон выходного напряжения | 0 – номинальное входное напряжение |
| Диапазон выходной частоты, Гц | общий тип: 0-400; для вентиляторов и водяных насосов: 0-120 |
| Периферийный интерфейс |
| Цифровой программируемый вход | общий тип, для вентиляторов и водяных насосов: 6-контактный |
| Аналоговый программируемый вход | AI1: вход 0-10 В; AI2: 0-10 В или 0/4-20 мА; AI1 + AI2 |
| Выход с открытым коллектором | 1-контактный выход |
| Релейный выход | общий тип, для вентиляторов и водяных насосов: 2-контактный выход |
| Аналоговый выход | для 2-контактного выхода можно выбрать 0-10 В или 0/4-20 мА |
| Рабочие функции |
| Усиление крутящего момента | автоматическое усиление крутящего момента; ручное усиление крутящего момента на 0.1-30.0% |
| Динамическое торможение | встроенный или внешний тормоз, внешнее подключение к тормозному сопротивлению |
| Торможение постоянным напряжением | запуск и останов выбираются независимо друг от друга; частота движения: 0-10 Гц, тормозной ток: 0-150%, время срабатывания: 0.0-3600.0 с |
| Управление в толчковом режиме | диапазон частот толчкового режима: 0-400 Гц, время ускорения и торможения при толчках 0.1-3600.0 с |
| Работа на нескольких скоростях | управление с несколькими ступенями может обеспечиваться встроенным простым ПЛК или многофункциональным управляющим контактом |
| Автоматическая регулировка напряжения (AVR) | при изменении напряжения в сети выходное напряжение автоматически поддерживается на стабильном уровне |
| Автоматическое ограничение тока | для того чтобы автоматически ограничить ток во время работы, чтобы предотвратить неисправность или отключение из-за частых перегрузок по току |
| Встроенный ПИД-контроллер | удобная возможность создания системы управления с замкнутым контуром |
| Самонастраиваемая функциональная клавиша JOG ("Толчок") | клавиша JOG может использоваться как при работе в толчковом режиме, так и для переключения направления вращения (с прямого на обратное и наоборот) |
| Защитные функции | возможна реализация свыше 20 функций защиты от неисправности: перегрузка по току, перенапряжение, пониженное напряжение, перегрев, стандартная частота, перегрузка, отключение ПИД и другие функции |
| Технические особенности |
| Режим управления | управление non-PG вектором, управление V/F, управление крутящим моментом |
| Стойкость к перегрузке | общий тип: 150% номинального тока в течение 1 минуты; для вентиляторов и водяных насосов: 120% номинального тока в течение 1 минуты |
| Пусковой крутящий момент | управление non-PG вектором: 0.5 Гц / 150% (номинальный крутящий момент) |
| Коэффициент регулировки скорости | управление non-PG вектором: 1 : 100; управление V/F: 1 : 50 |
| Точность управления скоростью (управление non-PG вектором) | ± 0.5% максимальной скорости |
| Несущая частота | 1-15 кГц |
| Эксплуатация |
| Температура | преобразователь частоты должен эксплуатироваться при температуре окружающей среды от -10 °C до +40 °C; при более высоких температурах необходимо снижать мощность на 1% на каждый 1 °C свыше +40 °C |
| Влажность | относительная влажность воздуха на месте эксплуатации ≤ 90%, без образования конденсата |
| Высота над уровнем моря | преобразователь частоты может обеспечивать номинальную мощность при установке на высоте не более 1000 м; в противном случае мощность необходимо уменьшить на 10% на каждые 1000 м |
| Удары и вибрация | не допускается падение преобразователя частоты на землю, а также внезапные удары по нему; не следует устанавливать преобразователь частоты в местах, где может иметь место вибрация |
| Электромагнитное излучение | преобразователь частоты не следует устанавливать рядом с источниками электромагнитных помех |
| Загрязнение воздуха | не следует устанавливать преобразователь частоты в местах с сильным загрязнением воздуха пылью или коррозийными газами |
| Конструкция |
| Класс защиты | IP20 |
| Тормозные механизмы | стандартный тормозной механизм для моделей до 22 кВт; стандартный тормозной механизм для моделей свыше 22 кВт |
| Режим охлаждения | высокоскоростной вентилятор постоянного напряжения используется для охлаждения всех преобразователей частоты серии NVF2G |
| Стандартная схема соединений. Общий тип, для вентиляторов и водяных насосов |
 |
| Расположение соответствующих управляющих контактов Положение J601 (интерфейс AI1): подключение контактов 1 и 2: 0-10 В, входное аналоговое напряжение AI1; подключение контактов 2 и 3: вход потенциометра на панели. Положение J602 (интерфейс AI2): подключение контактов 1 и 2: 0-10 В, входное аналоговое напряжение; подключение контактов 2 и 3: 0/4–20 мА, входной аналоговый ток. Положение J603 (интерфейс AO1): подключение контактов 1 и 2: 0-10 В, выходное аналоговое напряжение; подключение контактов 2 и 3: 0/4-20 мА, выходной аналоговый ток. Положение J604 (интерфейс AO2): подключение контактов 1 и 2: 0-10 В, выходное аналоговое напряжение; подключение контактов 2 и 3: 0/4-20 мА, выходной аналоговый ток. Соответствующая модель: NVF2-0.4/TS4 – NVF2-280/TS4; NVF2-3.7/PS4 – NVF2-315/PS4; NVF2-2.2/TD2 – 3.7/TD2. Примечание: основные силовые линии однофазного преобразователя частоты необходимо подключать к контактам R и T.07. |
| Обозначение контакта | Наименование и описание контакта |
| R, S, T | входной контакт для переменного напряжения питания, который используется для подключения к 3-фазному источнику питания 380 В (для подключения к однофазному источнику питания 220 В используется контакт T) |
| ⊕1, ⊖ | входной контакт для постоянного напряжения питания, который используется для соединения с внешним тормозным механизмом |
| ⊕1, B | подключение к контакту тормозного резистора |
| ⊕1, ⊖2 | разъем реактора постоянного напряжения |
| U, V, W | выходные контакты переменного напряжения, которые подключаются к двигателю |
 | контакт заземления; используется для заземления преобразователя частоты |
| Обозначение контакта | Наименование контакта | Описание |
| R1A, R1B, R1C | контакт релейного выхода | RA и RB – нормально разомкнутые контакты; RB и RC – нормально замкнутые контакты |
| R2A, R2B, R2C | сброс функциональных параметров через F6.01 и F6.02 |
| Y1, COM | выход с открытым коллектором | настройка функциональных параметров через F6.00, заводская настройка – выходной сигнал при вращении вперед |
| 485+, 485- | контакты последовательной шины связи источник питания, используемый для настройки частоты | контакт, последовательно подключенный к внешнему элементу |
| 10V | потенциометр 4.7-10 кОм, подключенный к AI1, AI2 и GND |
| AI1, GND | входной контакт для аналогового сигнала | используется для подключения потенциометра или сигнала 0-10 B, который используется для настройки частоты, настройки ПИД или обратной связи |
| AI2, GND | входные сигналы 0-10 В или 0/4-20 мА, которые используются для настройки частоты, настройки ПИД или обратной связи |
| A01, A02 | AО1 и AО2 подключаются к аналоговому сигналу 0-10 В или 0/4-20 мА, который может использоваться для индикации рабочей частоты, выходного тока, выходного напряжения и др. |
| X1 | многофункциональный входной контакт | по умолчанию – работа в прямом направлении |
| X2 | по умолчанию – работа в обратном направлении |
| X3 | по умолчанию – толчок в прямом направлении |
| X4 | по умолчанию – толчок в обратном направлении |
| X5 | по умолчанию – сброс неисправности |
| X6 | по умолчанию – внешний вход неисправности |
| COM | общая точка для многофункциональных входных контактов | используется совместно с X1 – X6 |
| 24 B, COM | выход 24 В, который используется как вспомогательный источник питания | выход 24 В, который используется как вспомогательный выход постоянного напряжения (< 50 мА) |
| Наименование | Назначение |
| Проводка для автоматического выключателя | Защита системы питания при коротком замыкании. Должна быть подключена между реакторами переменного напряжения и основной цепью переменного напряжения источника питания, либо, при отсутствии реактора, к передней части преобразователя частоты. |
| Входной электрический реактор переменного напряжения | Для повышения коэффициента мощности входного питания, подавления высоких гармоник и ограничения бросков токов в цепи питания преобразователя частоты. |
| Электрический реактор постоянного напряжения | 1. Для улучшения или ограничения частоты появления аберраций напряжения сети питания и формы волны тока за счет импульсного тока, который генерируется при зарядке и разрядке конденсатора фильтра. 2. Для подавления гармоник и улучшения качества напряжения питания в сети. |
| Выходной электрический реактор переменного напряжения | 1. Позволяет эффективно уменьшить шум при работе двигателя. 2. Позволяет эффективно уменьшить шум дифференциального режима в пределах 100 кГц на выходной стороне преобразователя частоты. 3. Позволяет эффективно поглощать броски напряжения. |
| Тормозные механизмы | 1. Обеспечивают управление напряжением накачки сборной шины, выполняют некоторые функции защиты преобразователя частоты. 2. Необходимы при частом торможении, могут повысить эффективность торможения преобразователя частоты. |
| Тормозное сопротивление | Может поглощать механическую энергию, которая генерируется при торможении, а также тепловую энергию (за счет тормозного сопротивления), что позволяет уменьшить время торможения приводной системы преобразователя частоты. |
| Опорная пластина для клавиатуры | Если пульт управления преобразователем частоты необходимо установить на двери шкафа управления, либо если необходимо дистанционное управление последним, для установки используется опорная пластина для клавиатуры. |
| Удлинительный шнур дисплея | Используется в качестве удлинительного кабеля при удаленном контроле или при снятии пульта управления. |
| Преобразователь частоты | Выбор принадлежностей для торможения | Входной электрический реактор переменного напряжения |
| Конфигурационные условия тормозного механизма (коэффициент торможения 10%) | Тормозное сопротивление | | Номинальный ток (А) | Индуктивность (мГ) |
| Сопротивление (Ом) | Мощность (Вт) |
| 7.5/TS4 | Стандартная конфигурация с внутренним тормозным механизмом | 75 | 780 | Выбираемая внешняя конфигурация | 18 | 1 |
| Внешний вид соответствующих принадлежностей | | | |
| Преобразователь частоты | Выходной электрический реактор переменного напряжения | Электрический реактор постоянного напряжения |
| | Номинальный ток (А) | Индуктивность (мГ) | | Номинальный ток (А) | Индуктивность (мГ) |
| 7.5/TS4 | Выбираемая внешняя конфигурация | 18 | 0.65 | Не требуется приобретать электрический реактор постоянного напряжения | - | - |
| Внешний вид соответствующих принадлежностей | | |
| Внешний вид удлинительного шнура дисплея и опорной пластины дисплейного блока | Удлинительный шнур дисплея |  | Опорная пластина дисплейного блока |  |
