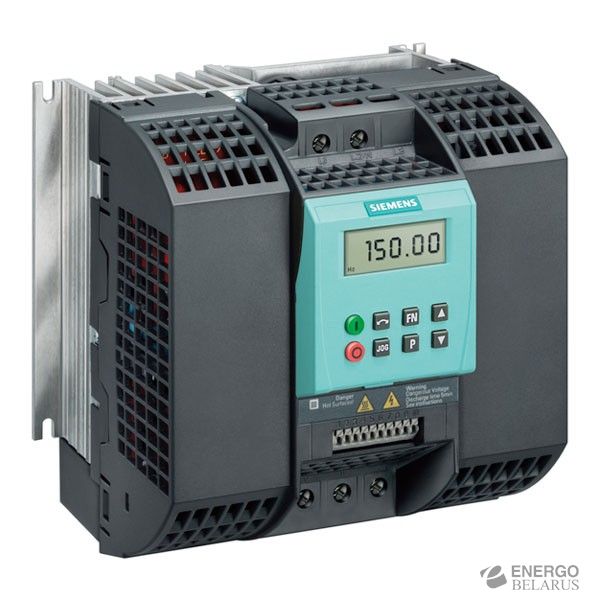

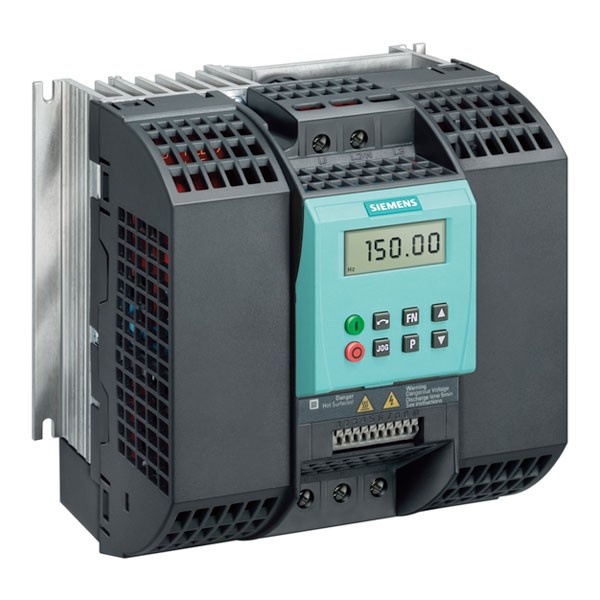

Преобразователь частоты Siemens SINAMICS G110
Характеристики
| Производитель | Siemens |
| Серия | SINAMICS |
SINAMICS G110 производятся мощностью от 120 Вт до 3 кВт (для однофазных сетей), применяются для изменения и регулирования скорости вращения низковольтных двигателей переменного тока c нагрузкой постоянного типа (конвейеры, привода автоматических дверей и т.д.) или вентиляторного типа (центробежные насосы, вентиляторы и т. д.)
Габаритные и присоединительные размеры:
| Габарит | Мощность, (Вт) | Размеры, (мм) | Вес без фильтра/с фильтром (кг) |
|---|---|---|---|
| A | 120-370 | 150*90*116 | 0.7/0.8 |
| A | 550-750 | 150*90*131 | 0.8/0.9 |
| A (Flat Plate) | 120-750 | 150*90*101 | 0.6/0.7 |
| B | 1100-1500 | 160*140*142 | 1.4/1.5 |
| C | 2200 | 181*184*152 | 2.0/2.2 |
Технические характеристики:
| Сетевое напряжение | 120-240 В 1 АС |
| Диапазон мощностей | 120 Вт-3,0 кВт |
| Выходная частота | 0-650 Гц |
| Коэффициент мощности | COSф=0,95 |
| КПД | 90-94% для приборов <750 95% для приборов >750 Вт |
| Способность к перегрузкам | Ток перегрузки=1,5*ном.выходной ток(т.е. 150% перегрузки) в течение 60 с, затем 0,85*ном.выходной ток в течении 240 с, время цикла 300 с. |
| Выходное напряжение для пользователя | 24 В на клеммах 6 и 7 (50 мА не регулировано): 10 В на клеммах 8 и 10 (5 мА) |
| Предварительный ток | Меньше чем номинальный выходной ток |
| Управление | Линейный, квадратичный, многоточечный(настраиваемый) |
| Частота импульсов | 8 кГц (стандарт); 2 кГц — 16 кГц (в шагах 2-кГц) |
| Постоянные частоты | 3, можно настраивать |
| Фильтруемая полоса частоты | 1, можно настроить |
| Разрешение номинальных значений | 0,01 Гц цифровой, 0,01 Гц серийный, 10 Бит аналоговый (потенциометр двигателя 0,1 Гц) |
| Цифровые входы | 3, настраиваемый, потенциально связанный; PNP, совместимый с Simatic. Low10 V, максимальное входное напряжение 30 В. |
| Аналоговый вход | 1, для номинального значение (0 В-10 В, шкалируется или используется как 4-й цифровой вход) |
| Цифровой вход | 1, потенц.отд. Оптосоединительный выход (DC 24 В, 50 мА), тип танзистора NPN |
| Серийный интерфейс (вариант USS) | RS 485, для работы через протокол USSI |
| Длина проводов | макс. 25 м (экранированного) макс. 50 м (не экранированного) |
| Электромагнитная совместимость | Все приборы с интегрированным фильтром EMV для двигателей в категории С2 инсталляции (поставка ограничена). Верхнее значение соответствует EN55011. класс А, группа 1. Кроме того все все приборы с интегрированными фильтрами при экранированных кабелях с максимальной длиной 5 м, предельная величина EN55011. класс B. |
| Торможение | Торможение постоянным током |
| Тип защиты | IP 20 |
| Рабочая температура | — 10°C + 40°С (до + 50°С с уменьшением мощности) |
| Температура хранения | Влажность воздуха 95 % (конденсация не допустима) |
| Высота установки | до 1000 м над уровнем моря без уменьшения мощности |
| Функции защиты по: | 1. пониженному напряжению 2. перенапряжению 3. перегрузке 4. включению на землю 5. короткому замыканию 6. блокировке двигателя 7. перегреву двигателя 8. перегреву преобразователя |
| Нормы | СE, c-tick, С-UL. Разрешение Гостехнадзора |
К основным преимуществам преобразователей частоты Siemens относятся:
- совместимость со всеми электрическими двигателями асинхронного и синхронного типа;
- поддержка функций быстрого ограничения тока;
- уменьшение шумности при работе двигателя;
- поддержка аналоговых и цифровых входов;
- поддержка управления через контроллеры разных производителей;
- встроенная тепловая и электрическая защита частотных преобразователей.
