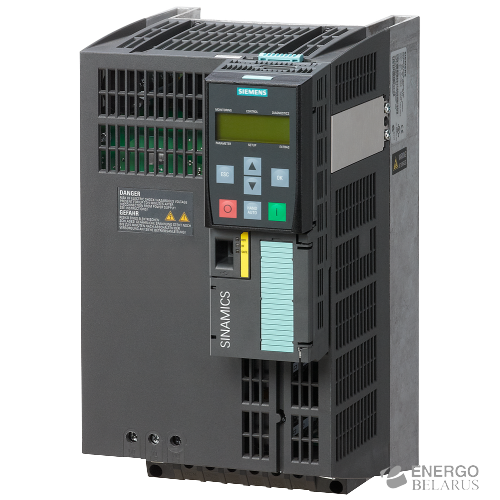

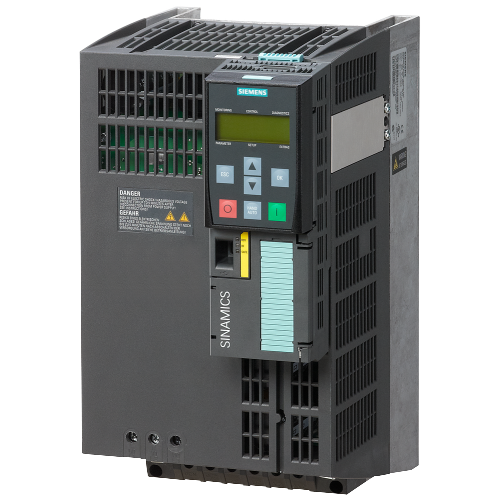

Преобразователь частоты Siemens SINAMICS G120

SINAMICS G120 - преобразователь модульного типа, обладающий широким функционалом.

Конструкция устройства включает несколько компонентов (модулей). Основные - это CU (блок управления) и РМ (силовой блок).

CU обеспечивает контроль над силовым компонентом, который, в свою очередь, связан с электродвигателем; кроме того, система CU дает возможность использовать разнообразные интерфейсы связи для осуществления контроля и мониторинга состояния электропривода.

В зависимости от требуемых параметров мощности и функциональности модульные компоненты могут свободно комбинироваться; диапазон мощностей достаточно велик - от 0,37 кВт до 250 кВт.

Технические данные преобразователей SINAMICS G120

• Напряжение питания / мощность: 3AC 380 - 480 В +/-10% / 0,37 - 250 кВт, 1AC / 3AC 200 - 240 В / 0,55 - 30 кВт; 11 - 55 кВт, 500 - 690 В.
• Выходная частота: 0 - 550 Гц.
• низкая перегрузка (LO): 150% на 3с плюс 110% на 57с за нагрузочный цикл в 300с;
• высокая перегрузка (HO): 200% на 3с плюс 150% на 57с за нагрузочный цикл в 300с.
• Степень защиты: IP20 / IP55.
• Конструкция: Модульный преобразователь, имеющий отдельный управляющий модуль (CU) и силовой модуль (PM) + опциональная панель оператора.
• Рабочая температура: - 10 до + 40°C без ухудшения номинальных параметров, + 40 до + 60°C с ухудшением номинальных параметров.
• Максимальная влажность воздуха: 95% (без конденсата).
• Тип управления: U/f, U2/f, FCC, параметрируемая U/f, векторное без датчика, векторное с датчиком.
• Входы: от 4 до 11 цифровых входов (оптическая изоляция, свободный опорный потенциал. (собственная группа потенциалов), выбор логики NPN/PNP.
• 1 или 2 биполярных/униполярных аналоговых входа, режим по току (0/4… 20 мА) / напряжению (-10… +10 В).
• 2 специальных входа для CU230P-2 (1 вход переключается с помощью DIP-переключателя между входом по току и датчиком температуры, тип NI1000/PT1000, 0/4… 20 мА и 1 вход только для датчика температуры типа NI1000/PT1000.
• Аналоговые входы могут использоваться как цифровые входы.
• Выходы: от 1 до 7 цифровых выходов (возможны релейные и транзисторные) 1 или 2 аналоговых выхода, режим по току (0/4…20 мА) / напряжению (- 10… + 10 В); режим напряжения: 10 В, мин. нагрузка 10 kΩ режим тока: 20 мА, макс. нагрузка 500 Ω; аналоговые выходы имеют защиту от короткого замыкания).
• Коммуникационные интерфейсы: USS / Modbus RTU, PROFIBUS DP, PROFINET, CANopen.
• Торможение: реостатное торможение (встроенный тормозной модуль), торможение постоянным током, смешанное торможение.
• Электромагнитная совместимость (ЭМС): В комбинации с сетевым фильтром соответствует EN 61800-3 / EN 55011.
• Стандарты: ЕАС, CE, CULus, C-tick, ГОСТ Р.

Отличительные признаки и конкурентные преимущества частотных преобразователей серии SINAMICS G120

Частотные преобразователи SINAMICS G120 обладают рядом индивидуальных конструктивных и эксплуатационных особенностей:

• Интегрированная система безопасности с набором инновационных функций.
• Система возврата избытков электроэнергии в сеть питания.
• Новый принцип охлаждения.
• Возможность применения программных средств SIZER и STARTER для быстрой наладки и инжиниринга.
• Использование карты памяти ММС и панели оператора BOP для резервного копирования данных.
• Комплексная автоматизация TIA (Totally Integrated Automation), обеспечивающая консистентные решения высокой эффективности.
• Совместимость с любым уровнем автоматизации.

К основным преимуществам преобразователей частоты Siemens относятся:

• совместимость со всеми электрическими двигателями асинхронного и синхронного типа;
• поддержка функций быстрого ограничения тока;
• уменьшение шумности при работе двигателя;
• поддержка аналоговых и цифровых входов;
• поддержка управления через контроллеры разных производителей;
• встроенная тепловая и электрическая защита частотных преобразователей.
