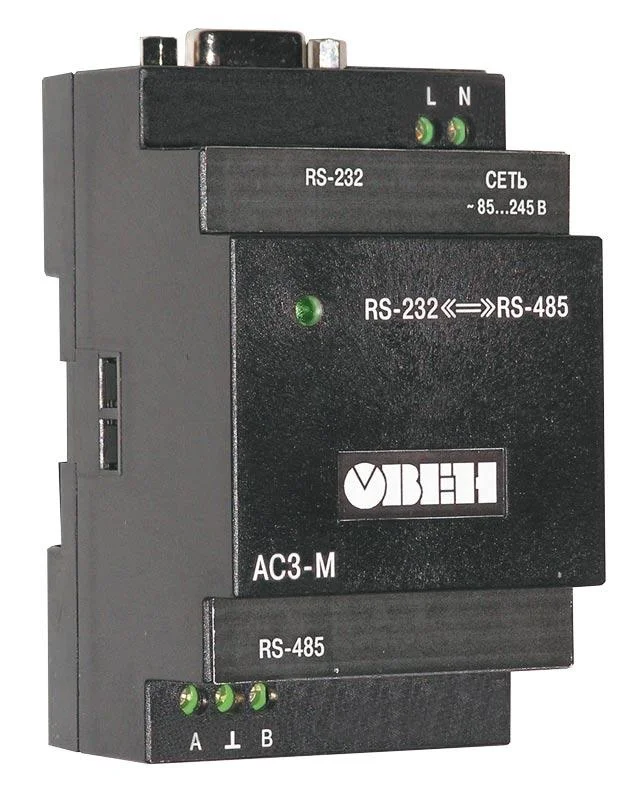

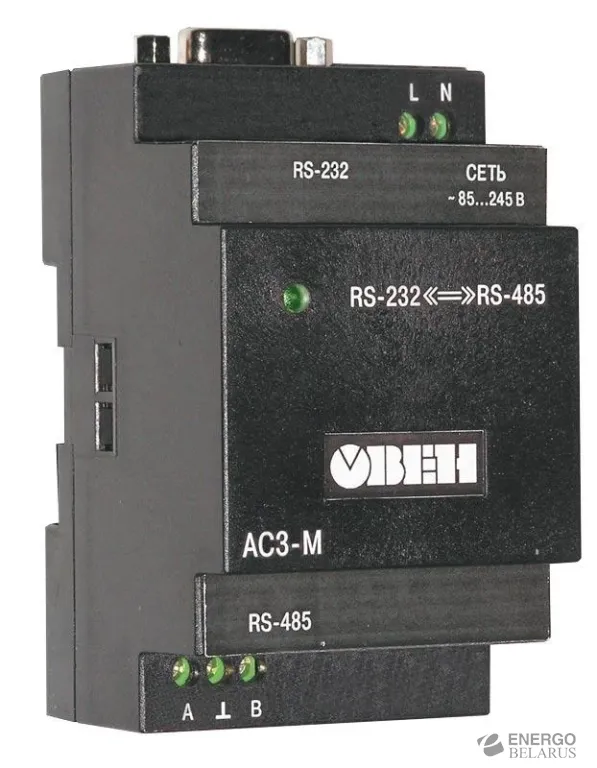

Преобразователь интерфейсов RS-232 RS-485 с гальванической изоляцией АС3-М
Характеристики
| Производитель | ОВЕН |
| Страна производства | Россия |
Назначение адаптера интерфейсов ОВЕН АС3-М
Предназначен для взаимного преобразования сигналов интерфейсов RS-232 и RS-485. Позволяет подключать к промышленной информационной сети RS-485 устройство с интерфейсом RS-232 (персональный компьютер, считыватель штрих-кодов, электронные весы и т. д.)
Основные функции
- Взаимное преобразование сигналов интерфейсов RS-485 и RS-232
- Автоматическое определение направления передачи данных
- Гальваническая изоляция входов между собой и от питающей сети
- Напряжение питания =24 В или ~220 В
- Встроенные согласующие резисторы
Технические характеристики
Питание
|
Номинальное напряжение питания |
|
|
– переменное (для АС3-М-220) |
85...245 В, 47...60 Гц |
|
– постоянное (для АС3-М-024) |
10...30 В |
|
Потребляемая мощность |
не более 0,5 ВА |
|
Допустимое напряжение гальванической изоляции входов |
не менее 1500 В |
Интерфейс RS-232
|
Диапазон напряжения входного сигнала |
±5...15 В |
|
Диапазон напряжения выходного сигнала |
±9...11 В |
|
Длина линии связи с внешним устройством |
не более 10 м |
|
Скорость обмена данными |
до 115200 бит/с |
|
Используемые линии передачи данных |
TxD, RxD, GND |
Интерфейс RS-485
|
Диапазон напряжения входного сигнала |
0,2...5 В |
|
Диапазон напряжения выходного сигнала |
1,5...5 В |
|
Длина линии связи с внешним устройством |
не более 1200 м |
|
Количество приборов в сети: |
|
|
– без использования усилителя сигнала |
не более 32 |
|
– с использованием усилителя сигнала |
не более 256 |
|
Используемые линии передачи данных |
А (D+), В (D–) |
Корпус
|
Габаритные размеры |
54х95х57 мм |
|
Степень защиты |
IP20 |
|
Крепление |
на DIN-рейку |
Условия эксплуатации
|
Температура окружающего воздуха |
–20...+75 °С |
|
Атмосферное давление |
84...106,7 кПа |
|
Относительная влажность воздуха (при +25 °С и ниже) |
не более 80 % |
Схемы подключения
 |
|
Cхема подключения АС3-М-024 |
 |
|
Cхема подключения АС3-М-220 |
При построении сети с использованием интерфейса связи RS-485 к линии, выполненной витой парой, может быть подключено до 32 приборов, что ограничивается нагрузочной способностью АС3-М.
При использовании усилителя сигнала к преобразователю АС3-М можно подключить более 32 приборов (до 256).
АС3-М имеет встроенные согласующие резисторы сопротивлением 100 и 120 Ом.
Список подключаемых приборов
| ПИД-регулятор ТРМ101 |
| Измеритель двухканальный ТРМ200 |
| Измеритель/регулятор одноканальный ТРМ201 |
| Измеритель/регулятор двухканальный ТРМ202 |
| ПИД-регулятор ТРМ210 |
| Измеритель-регулятор восьмиканальный ТРМ138 |
| Двухканальный программный ПИД-регулятор ТРМ151 |
| Контроллер приточной вентиляции ТРМ133 |
| Счетчик импульсов СИ8 |
| Устройство управления и защиты электропривода задвижки ПКП1 |
| Модуль ввода аналоговый МВА8 |
| Модуль вывода управляющий МВУ8 |
| Модуль дискретного ввода/вывода МДВВ |
Комплектность
- Прибор АС3-М
- Кабель интерфейса RS/232
- Паспорт и руководство по эксплуатации
- Гарантийный талон
