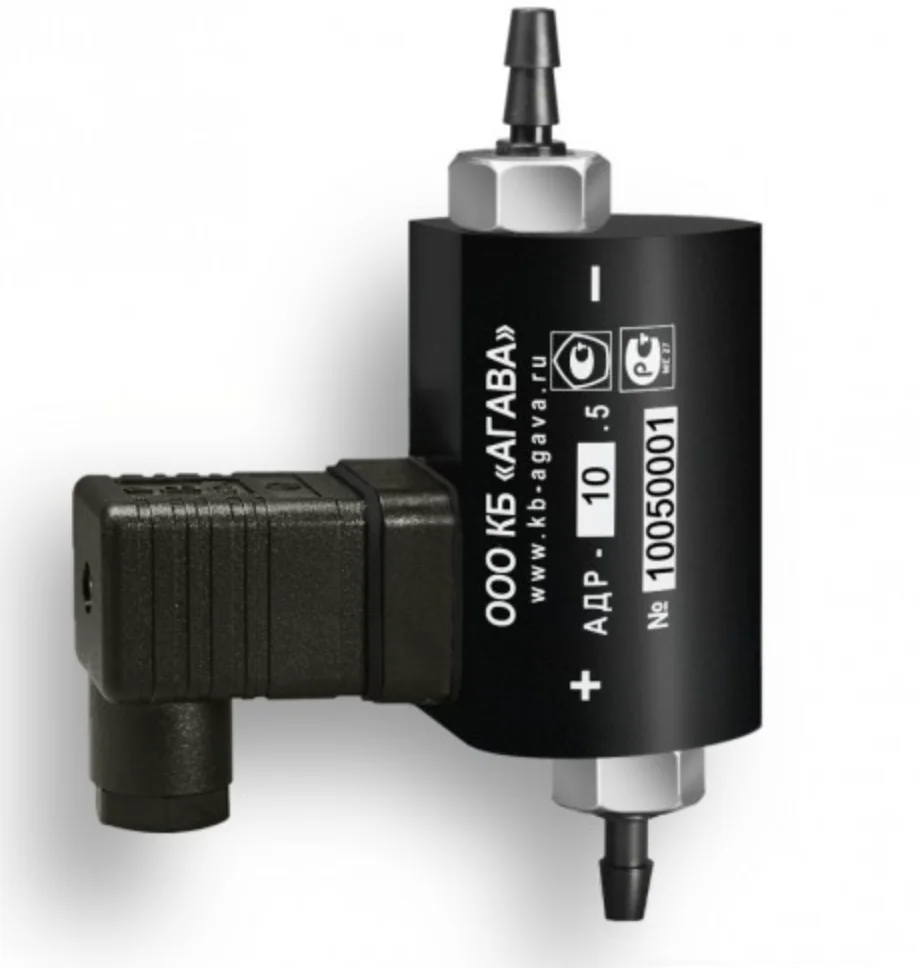

Измеритель дифференциального давления АДР-хх.5
Характеристики
| Производитель | Агава |
| Страна производитель | Россия |
Назначение
Измерители дифференциального давления АДР-хх.5 применяются для измерения перепада давления газа или воздуха на дросселирующих шайбах, отборных устройствах, фильтрах и др. В свою очередь перепад давления на гидравлическом сопротивлении функционально связан с расходом носителя.
Измерители АДР-хх.5 наиболее целесообразно применять в схемах автоматизации котлов, в которых соотношение газ/воздух в горелке рассчитывается по расходу носителя, а не по его давлению. Такая схема позволяет более эффективно поддерживать оптимальный режим сгорания топлива во всем диапазоне мощностей и, как следствие, добиваться лучших показателей производительности и стабильности работы котла в целом.
Измерители дифференциального давления также можно применять для построения схем приточной вентиляции, в которых регулируется объем (не давление) приточного воздуха.
АДР-хх.5 устанавливаются по месту, что исключает необходимость применения импульсных трубок, тем самым снимается проблема их засора. Изделия подключаются к контроллерам или индикаторам при помощи двухпроводной токовой цепи 4–20 мА. Дополнительного источника питания не требуется.
| Изделие | Описание | Погрешность | Максимальная перегрузка по дифференциальному давлению, кПа | Предельное рабочее давление, кПа |
|---|---|---|---|---|
| АДР-0,125.5 | Диапазон: 0...0,125 кПа, 4–20 мА | 2,5 % | 25 | 0,125 |
| АДР-0,25.5 | Диапазон: 0...0,25 кПа, 4–20 мА | 2,5 % | 25 | 0,25 |
| АДР-0,5.5 | Диапазон: 0...0,5 кПа, 4–20 мА | 2,5 % | 25 | 0,5 |
| АДР-1,0.5 | Диапазон: 0...1,0 кПа, 4–20 мА | 2,5 % | 25 | 1 |
| АДР-2,0.5 | Диапазон: 0...2,0 кПа, 4–20 мА | 2,5 % | 25 | 2 |
| АДР-5,0.5 | Диапазон: 0...5,0 кПа, 4–20 мА | 2,5 % | 75 | 5 |
| АДР-10.5 | Диапазон: 0...10 кПа, 4–20 мА | 2,5 % | 75 | 10 |
| АДР-25.5 | Диапазон: 0...25 кПа, 4–20 мА | 2,5 % | 400 | 25 |
| АДР-50.5 | Диапазон: 0...50 кПа, 4–20 мА | 2,5 % | 400 | 50 |
Отличительные особенности измерителей:
- отсутствие импульсных трубок;
- двухпроводное подключение;
- класс точности – 2,5 (по заказу–1.5);
- токовый выход – 4–20 мА;
- питание от токовой цепи 4–20 мА;
- межповерочный интервал – 24 месяца.
Электрические параметры:
- напряжение питания – 12...27 В;
- потребляемый ток – не более 20 мА;
- токовый выход – 4–20 мА;
- напряжение питания токового выхода 24 – 30 В;
- сопротивление нагрузки токового выхода до 500 Ом.
Комплектность поставки измерителя АДР-ХХ.5
| № п/п | Наименование и условное обозначение | Обозначение документа | Количество | Примечание |
|---|---|---|---|---|
| 1 | Измеритель | АГСФ.406233.002 | 1 | |
| 2 | Кронштейн | АГСФ.745236.001 | 1 | |
| 3 | Гайка М12×1,5 1 | 2 | ||
| 4 | Хомут | 4 | ||
| 5 | Розетка GDM 2009 | 1 | ||
| 6 | Рукав I-6,3-0,63-У | ГОСТ 9356-75 | 0,5 м. по 2 шт. | Для подключения давления при помощи отборного устройства давления 16-200-НМ, ТУ 4218-017-01395839-03. Возможна комплектация рукавом необходимой длины под заказ |
| 7 | Паспорт | АГСФ.406233.002 ПС | 1 | |
| 8 | Техническое описание и руководство по эксплуатации | АГСФ.406233.002 РЭ | 1 |
