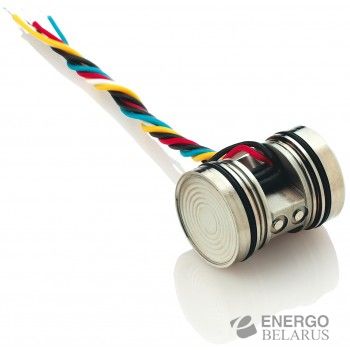

Сенсор дифференциального давления серия PD-10

Приборы серии 10 PD – это сенсоры для измерения дифференциального давления. Компания Keller разработала новую технологию лазерной сварки, что позволяет приваривать очень тонкую мембрану к корпусу. Все представленные исполнения по-прежнему соответствуют высокому уровню стабильности и качества, благодаря которым компания Keller и стала известна по всему миру.

Каждый сенсор поставляется с сертификатом калибровки, в котором указаны параметры чувствительности, линейности, ноля, температурной погрешности и компенсационных резисторов, которые в основном отвечают за дрейф нуля и температурный ноль.

Конструкция сенсоров позволяет в дальнейшем осуществить не сварное соединение при помощи уплотнительного кольца O-ring. Это защищает мембрану от возможных напряжений и гарантирует показания по давлению и температуре, которые были получены при калибровке. Каждый сенсор содержит пьезорезистивный кремниевый чип, который крепится на отполированную металлическую поверхность. Эта конструкция далее приваривается к корпусу и заливается силиконовым маслом. Сверху лазером приваривается тонкая мембрана, которая делает конструкцию герметичной. Давление среды воздействует на мембрану, исполненную из нержавеющей стали и затем передается через масло на кремниевый измерительный чип.
