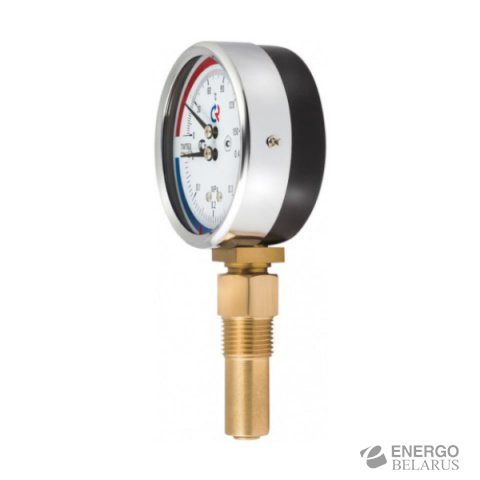

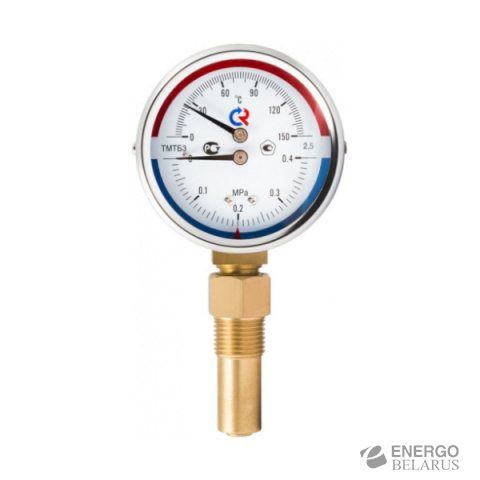

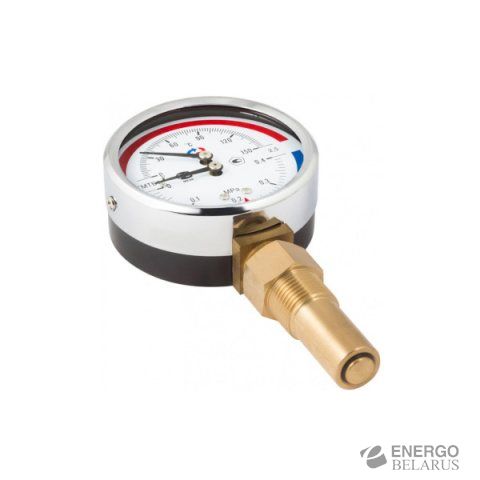

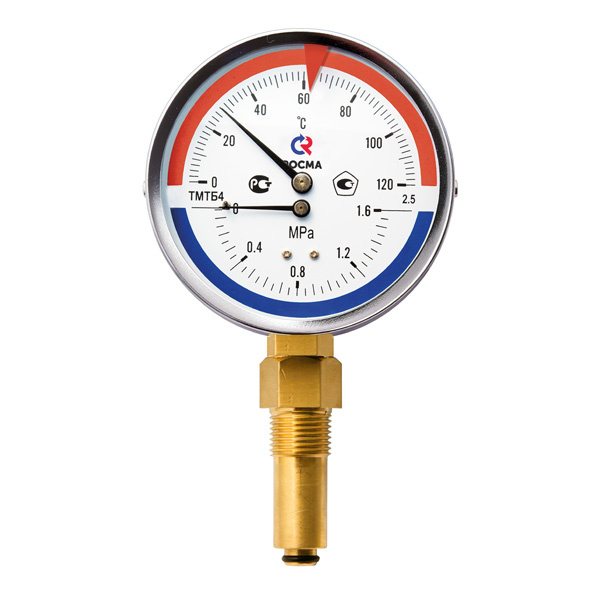

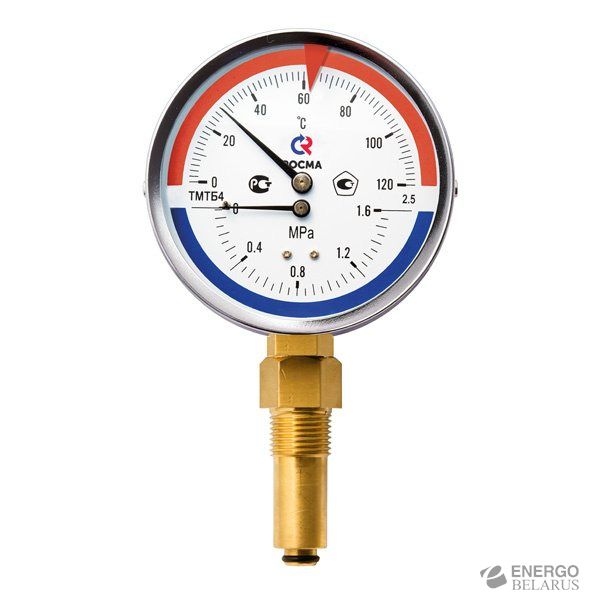

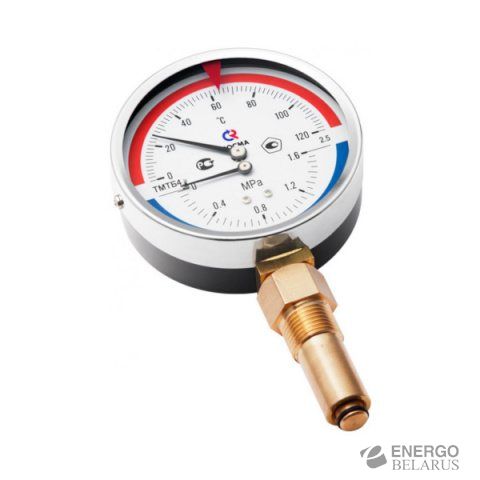

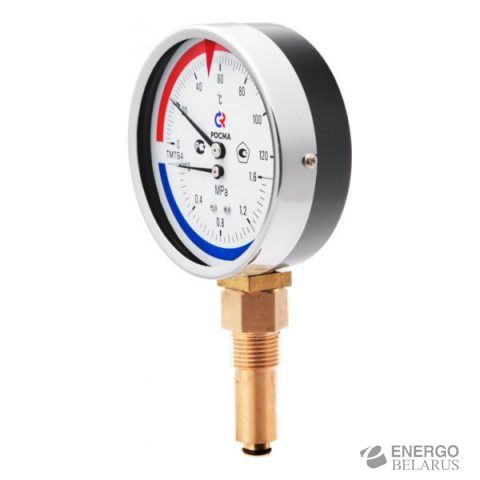

Термоманометр радиальный ТМТБ РОСМА
Характеристики
| Производитель | РОСМА |
| Страна производитель | Россия |
Термоманометр радиальный - комбинированный прибор, предназначенный для измерения температуры и избыточного давления неагрессивных к медным сплавам сред в системах теплоснабжения и водоснабжения.
Термоманометр объединяет в одном корпусе манометр и термометр, имеет циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая - температуры. Компания РОСМА выпускает устройства двух типоразмеров: диаметром корпуса 80 и 100 мм. По расположению штуцера приборы подразделяются на осевые и радиальные. Длина погружной части также может варьироваться по заказу потребителя.
Термоманометр комплектуется клапаном, который служит для удобства подключения прибора, а также позволяет его демонтировать без разгерметизации (слива) системы и остановки технологического процесса. Максимальное рабочее давление на клапане - 2,5 МПа.
Область применения: системы отопления, водоснабжения, бойлеры, паровые котлы и т. д.
Технические параметры:
- Диаметр корпуса, мм: 80, 100.
- Класс точности: 2,5.
- Диапазон показаний температур, °С: 0…+120 / 150.
- Диапазон показаний давлений, МПа: 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5.
- Диапазон рабочих температур, °C:
- Окружающая среда: −60…+60;
- Измеряемая среда: 0…+150.
- Длина погружной части, мм: 46, 64, 100.
- Корпус: IP40, cталь 10, цвет черный.
- Кольцо: Хромированная сталь 10.
- Чувствительный элемент манометрической части, трибко-секторный механизм, клапан: Медный сплав.
- Чувствительный элемент термометрической части: Биметаллическая спираль.
- Циферблат: Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления.
- Стекло: Минеральное.
- Штуцер манометра: Медный сплав.
- Шток термометра: Нержавеющая сталь 08Х18Н10.
- Присоединение: Радиальное.
- Резьба присоединения (на клапане): G½ .
- Максимальное рабочее давление (на клапане), МПа: 2,5.
- Межповерочный интервал: 2 года.
- Климатическое исполнение:
- Группа В3 по ГОСТ Р 52931;
- Климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150.
- Техническая документация:
- ТУ 4212-001-4719015564-2008;
- ГОСТ 2405-88.
