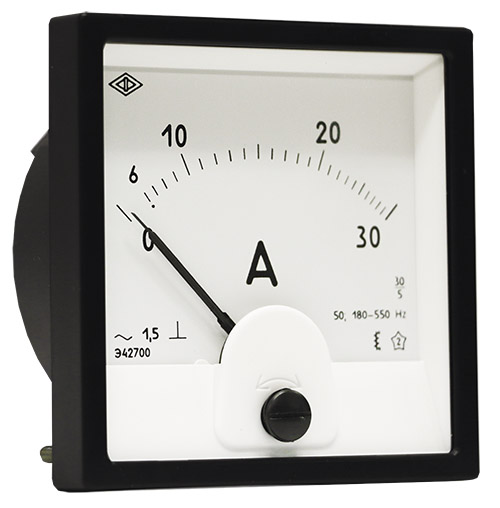

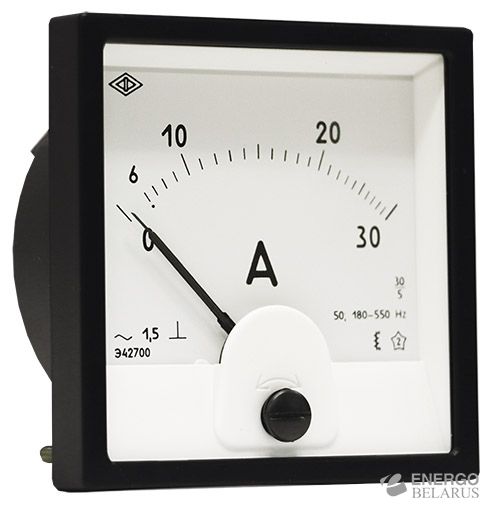

Амперметр Э42702
Характеристики
| Масса, кг | 0.45 |
| Класс точности | 1.5 |
| Размер передней панели, мм | 120х120 |
| Степень защиты IP | 50 |
| Длина шкалы, мм | 90 |
Амперметры щитовые Э42702 предназначены для измерения силы тока в цепях однофазного переменного тока и применяются в различных сферах промышленности.
Амперметры представляют собой щитовые приборы электромагнитной системы со стрелочным указателем и креплением подвижной части на кернах, неравномерной шкалой, нулевой отметкой на краю диапазона измерений.
Принцип действия приборов основан на намагничивании магнитомягких сердечников магнитным полем измеряемого тока, проходящего по катушке и отталкивании подвижного сердечника от неподвижного, намагниченных однополярно.
Конструктивно амперметры Э42702 выполнены в пластмассовых корпусах, защищающих измерительный механизм от загрязнений, повреждений и попадания пыли.
По условиям эксплуатации приборы относятся к группе 5 ГОСТ 22261-94 и предназначены для работы при температуре окружающей среды от минус 40 до плюс 50 °С и относительной влажности 95 % при температуре 35 °С.
|
Верхний предел диапазона измерений |
Способ включения |
Условия эксплуатации |
|
мА – 100; 250; 400; 600 |
Непосредственно |
Температура -40...+50 °С, относительная влажность 95 % при температуре +35 °С. Виброустойчивость: ускорение 5 м/с2, частота 20 Гц. Вибропрочность: ускорение 15 м/с2, частота 30 Гц. Ударопрочность: ускорение 70 м/с2, частота 10...50 ударов в мин. Нормальная частота и область частот: 45-65; 50; 60; 200; 500; 1000 Гц. |
|
А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 20; 30; 50; 100* |
||
|
А – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800 |
Через трансформатор тока со вторичным током 1 или 5 А |
|
|
кA – 1; 1,2; 1,5; 2; 3; 4; 5; 6; 8; 10; 20; 30; 40 |
||
|
Э42702 амперметр перегрузочный (перегрузка с коэффициентом 2) |
||
|
А – 1; 1,5; 2,5; 3; 4; 5; 6; 10; 15; 20; 30; 50; 100* |
Непосредственно |
|
|
А – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400 |
Через трансформатор тока со вторичным током 1 или 5 А |
|
|
кA – 0,5; 0,6; 0,8; 1; 1,5; 2; 3; 4; 5; 6; 10; 20; 30; 40 |
||
|
Э42702 амперметр перегрузочный (перегрузка с коэффициентом 5 или 6) |
||
|
A – 1; 3; 5; 10 |
Непосредственно |
|
|
А – 1; 10 |
Через трансформатор тока со вторичным током 1 А |
|
|
A – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150 |
Через трансформатор тока со вторичным током 5 А |
|
|
кА – 0,2; 0,25; 0,3; 0,4; 0,5; 0,6; 0,75; 0,8; 1; 1,5; 2; 3; 4; 5; 6; 8; 10 |
||
|
* на нормальную частоту и область частот, Гц 45-55, 50 Для приборов Э42702 первичный ток и напряжение трансформатора совпадает с верхним пределом диапазона измерений. |
||
