Амперметр постоянного тока Щ00П 48х24 Электроприбор

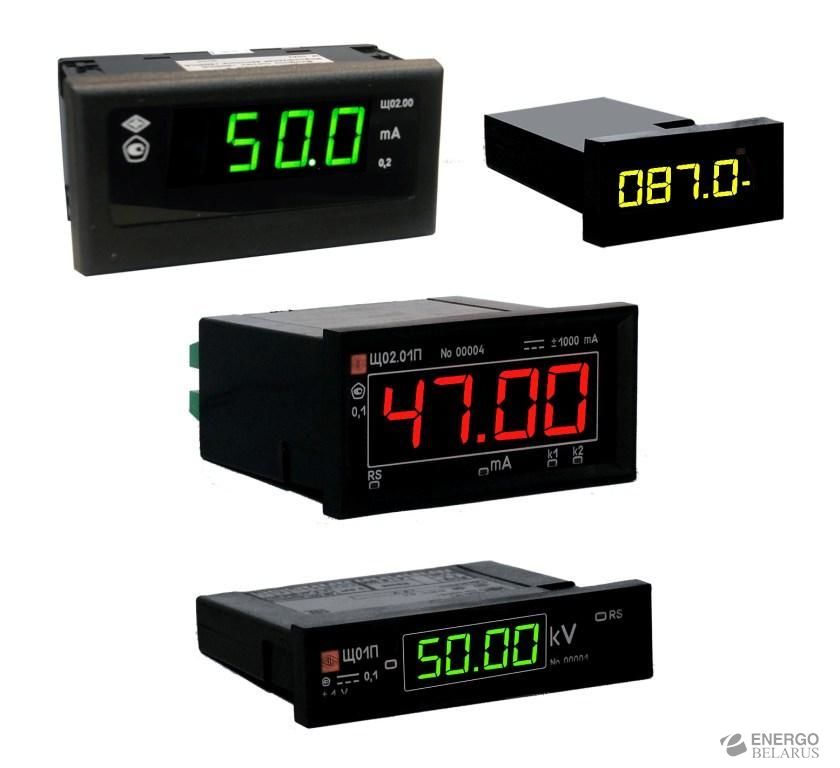

Амперметры и вольтметры постоянного тока Щ00П, Щ01П, Щ02.01П, Щ02.00

Стоимость прибора указана за базовую комплектацию и будет изменяться в зависимости от выбранных дополнительных опций.

Цифровые амперметры, вольтметры Щ00П, Щ01П, Щ02.01П, Щ02.00 предназначены для измерения и преобразования значения силы тока и напряжения в однофазных электрических сетях и других цепях постоянного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений через последовательный цифровой интерфейс RS485 (при наличии). Приборы являются одноканальными однопредельными и имеют исполнения по габаритным размерам, диапазонам измерений, диапазонам показаний, напряжению питания, наличию интерфейса, дискретным и аналоговым выходам, цвету индикаторов, классу точности, специсполнению. Применение Цифровые амперметры и вольтметры применяются в энергетике и других областях промышленности для контроля электрических параметров. Возможность обмена информацией по интерфейсу RS485, наличие выходных аналоговых сигналов постоянного тока и дискретных выходов позволяют использовать цифровые приборы в автоматизированных системах различного назначения. Преимущества: - Уникальные габаритные размеры: Щ00П - 482490 мм, Щ01П - 962490 мм, Щ02.01П, Щ02.00  - 964890 мм - Класс точности: 0,1 или 0,2 - Большой размер индикаторов: Щ00П, Щ01П - 9,9 мм; Щ02.01П – 20 мм - Возможность программирования диапазона показаний, уровня контролируемых значений входных сигналов (уставок), оперативного изменения яркости свечения цифровых индикаторов - Межповерочный интервал – 10 лет - Расширенный рабочий диапазон температур: -40 °С…+50 °С Цифровые электроизмерительные приборы имеют режимы редактирования программируемых параметров, калибровки, диагностики индикации, регулировки уровня яркости свечения индикаторов с помощью кнопки (кроме Щ02.01П) или по интерфейсу RS485 (кроме Щ02.00). Приборы могут иметь диапазоны измерений: с номинальным значением в пределах от 60 мВ до 750 В или от 2 мА до 2 А, диапазоны измерений 2…10 В, 4…20 мА при непосредственном подключении; с внешним шунтом с номинальным напряжением 60, 75, 100, 150 мВ.

Щ00П, Щ01П, Щ02.01П, Щ02.00 внесены в Госреестр СИ РФ № 64095-16, срок действия до 02 июня 2021 г. Межповерочный интервал - 10 лет

Технические характеристики

Форма заказа

Ща – b – с – d – e – f – g – h

а – тип прибора (по размеру передней рамки, мм): Щ00П – 4824, Щ01П – 9624, Щ02.01П, Щ02.00 – 9648,

b – условное обозначение диапазона измерений при непосредственном подключении или коэффициент преобразования при подключении через внешний шунт: мВ: 60, 75, 100, 150, 200, 250, 500, 1000, 2000 В: 1, 2, 5, 10, 2…10, 20, 50, 100, 150, 200, 250, 300 (кроме Щ00П), 500 (кроме Щ00П), 750 (кроме Щ00П, Щ01П) мА: 2, 5, 10, 20, 4…20, 50, 100, 200, 500, 1000, 2000 А: 1, 2 Примечание: при отличии диапазона показаний от диапазона измерений входного сигнала и от коэффициента преобразования шунта дополнительно указать заказанный диапазон показаний в примечании к формуле заказа;

c – условное обозначение напряжения питания: 5В - (5 ± 0,25) В постоянного тока; 12В - (12 ± 0,6) В постоянного тока; 24В - (24 ± 1,2) В постоянного тока; 5ВН - (5 +4/-0,5) В постоянного тока; 12ВН - (12 +6/-3) В постоянного тока; 24ВН - (24 +12/-6) В постоянного тока; - внешний блок стабилизированного питания 5В (для Щ00П)

d – наличие интерфейса RS485: 1RS – один интерфейс, – без интерфейса;

e – условное обозначение аналоговых и дискретных выходов: 01 – один дискретный выход без аналоговых выходов, 10 – один аналоговый выход без дискретного выхода, 11 – один аналоговый и один дискретный выход, 12 – один аналоговый и два дискретных выхода, 20 – два аналоговых выхода без дискретных выходов, 22 – два аналоговых и два дискретных выхода, – без аналоговых и дискретных выходов Примечание: после цифр в скобках указать условное обозначение аналогового выхода: А = 0...5 мА, В = 4...20 мА, С = 0...20 мА, АР = 0…2,5…5 мА, ВР = 4…12…20 мА, СР = 0…10…20 мА, при заказе двух аналоговых выходов указать через запятую;

f – цвет индикаторов: К – красный, З – зеленый, Ж – желтый (кроме Щ02.00);

g – класс точности: 0,1 или 0,2; Примечание: для прибора Щ02.00 класс точности только 0,2; h – специальное исполнение: А – для эксплуатации на АЭС (класс безопасности 4), - при отсутствии специального исполнения параметр не указывается.

Пример оформления заказа Прибор Щ00П, диапазон измерений от минус 10 до плюс 10 мА, с внешним блоком стабилизированного питания 5В, без интерфейса, без аналоговых и дискретных выходов, красный цвет индикаторов, класс точности 0,1 Щ00П – 10 мА –  –  –  – К – 0,1, ТУ 25-7504.228-2015

Прибор Щ01П, коэффициент преобразования 200 А/75 мВ, напряжение питания 12В постоянного тока стабилизированное, один интерфейс RS485, без аналоговых и дискретных выходов, красный цвет индикаторов, класс точности 0,1 Щ01П – 200 А/75 мВ – 12В – 1RS – – К – 0,1, ТУ 25-7504.228-2015

Прибор Щ02.01П, диапазон измерений от 2 до 10 В, напряжение питания 24 В постоянного тока нестабилизированное, один интерфейс RS485, один аналоговый выход 4…20 мА, два дискретных выхода, красный цвет индикаторов, класс точности 0,2, спец­исполнение А, диапазон показаний от минус 5 до плюс 5 мА Щ02.01П – 2…10 В – 24ВН – 1RS – 12(В) – К – 0,2 – А, ТУ 25-7504.228-2015 Примечание – диапазон показаний -5… +5 мА

Прибор Щ02.00, укороченный корпус, диапазон измерений от минус 2 до плюс 2 мА, напряжение питания 24В постоянного тока стабилизированное, красный цвет индикаторов, класс точности 0,2 Щ02.00 – 2 мА – 24В – х – х – К – 0,2, ТУ 25-7504.228-2015
