Характеристики

Назначение:

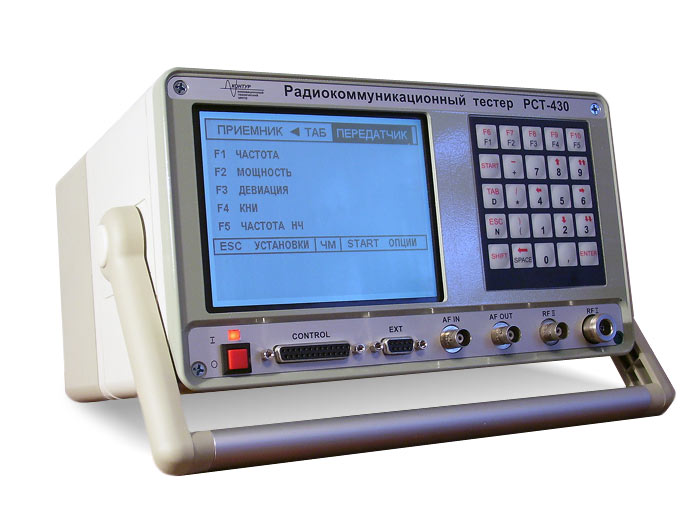

Радиокоммуникационный сервисный тестерРСТ-430предназначен для технического обслуживания и ремонта радиостанций с частотной (доп.опция амплитудной)модуляциями, работающих в КВ-УКВ диапазонах.

Представляет собой многофункциональный радиоизмерительный прибор для работ по обслуживанию средств связи  в стационарных и полевых  условиях (по ТН ВЭД 903.0899900 "Контрольно-измерительный прибор для технического обслуживания  и ремонта радиостанций, обеспечивающий измерение электрических и радиочастотных величин" , "Группа товаров: 154 - Средства измерений, 3314500 - Приборы контрольно-измерительные (испытательные) и датчикообразующие устройства для промышленного оборудования и радиоэлектронной аппаратуры.").

Питание прибора осуществляется от источника постоянного тока 10...25 В или сетевого адаптера 220/12 В поставляемого в комплекте с прибором. Прибор поставляется в специальном кейсе, стоимость кейса входит в цену прибора.

Прибор сертифицирован в РФ (№ 21506 RU.C.35.007.A с 02.09.2005,№ в реестре 29839-05) и Республике Беларусь (№ 4811 с 26.07.07, № в реестре РБ 03 16 3485 07).

Выполняет функции:
  • ВЧ - генератора;
  • НЧ - генератора;
  • частотомера;
  • измерителя мощности;
  • испытательной нагрузки передатчика;
  • измерителя модуляции;
  • измерителя коэффициента нелинейных искажений;
  • вольтметра переменного тока.
Измеряемые параметры: Основные
  • Мощность несущей передатчика;
  • частота передатчика;
  • частоты вызывных сигналов передатчика;
  • девиация частоты передатчика;
  • чувствительность модуляционного входа передатчика;
  • КНИ модуляционной характеристики передатчика;
  • чувствительность приемника, в т.ч. методом СИНАД;
  • выходное напряжение приемника;
  • избирательность приемника;
  • КНИ приемника;
  • порог срабатывания подавителя шумов приемника.
Технические характеристики:



Генератор ВЧ-сигналов
Базовый диапазон 90... 210 МГц
Дополнительные диапазоны (по согласованию с Заказчиком) в интервале, шаг перестройки 1кГц 100кГц...470(527) МГц
Погрешность установки несущей частоты < 10-6*
Девиация в режиме ЧМ 0,1 ... 20 кГц с шагом 10 Гц
Погрешность установки девиации < 10%
Уровень выходного сигнала, шаг 1 дБм -60 (-80)... -120 дБм
Основная погрешность установки уровня < 3 дБ
Дополнительная погрешность < 0,1 мкВ
Амплитудная модуляция (доп.опция) 0…100%
Погрешность установки КАМ < 10%
Частота модулирующих сигналов шаг 1 Гц 20 Гц ... 20 кГц
Генератор НЧ
Диапазон, шаг 1 Гц 20 Гц ... 20 кГц
Нестабильность частоты < 0,2 Гц
Уровень выходного сигнала, шаг 10 мВ 0 ... 2 В
Погрешность установки < (0.01+0.03*U)В
Коэффициент нелинейных искажений < 0,3 %
Измеритель модуляции
Девиация ЧМ 0,1 ... 20 кГц
Погрешность < (0,1+0,1*D) кГц
Коэффициент АМ 0...100%
Погрешность < 10%





Частотомер
НЧ 10 Гц ... 100 кГц
ВЧ 40МГц... 240МГц(..1000МГц)
Нестабильность опорного генератора < 10-6*
Измеритель нелинейных искажений
Частотный диапазон 20 Гц ... 10 кГц
Пределы 1... 50%
Погрешность < (5+5*Кизм)% ,
Вольтметр постоянного напряжения
Диапазон 0 ... 30 В
Погрешность < (2+2*(Uк/Uизм))%
Вольтметр переменного напряжения
Диапазон 0,02 ... 20 В
Полоса частот 20 Гц ... 20 кГц
Погрешность < (0.02+0.03*U) В
Измеритель мощности
Уровень

0,5 ... 20 Вт

(по согласованию с Заказчиком до 50 Вт — с внешним аттенюатором ФАД-2, до 100 Вт — с ФАД-3.

Внимание! При использовании фиксированных аттенюаторов типа "ФАД" или аналогичных для измерения параметров передатчиков радиостанций с выходной мощностью более 20 Вт необходимо значение мощности измеренной прибором умножить на соответствующий коэфициент аттенюации (затухание) аттенюатора, выраженный в разах по формуле Кзат=10 в степени Кзат, дБ/10)

Погрешность < [10+(Pк/Pизм)] %



    • * При необходимости может быть установлен опорный генератор со стабильностью до 5*10-7

    • Возможно сохранение результатов в энергонезависимом ОЗУ.
    • Возможна поставка прибора с источником питания, обеспечивающим не менее 4ч автономной работы. Один из вариантов питания - солнечная батарея.
