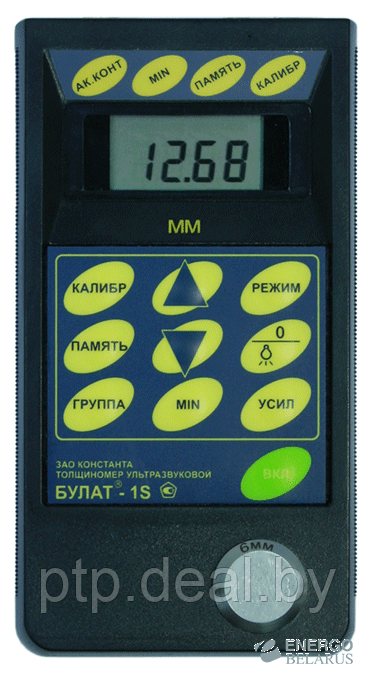

Булат 1S Ультразвуковой толщиномер
Характеристики
| Страна производитель | Россия |
Назначение
Толщиномер используется для измерения толщины изделий из металлических и неметаллических материалов (листов, емкостей, труб, трубопроводов, мостовых, корпусных, транспортных и других конструкций, в том числе сильно корродированных, изъеденных, с накипью, гранулированных и так да-лее) в процессе эксплуатации для определения их коррозионного состояния или после изготовления на энергетических, трубопрокатных, машиностроительных, судостроительных, транспортных или других предприятиях.
Отличительные особенности
- автоматическое регулирование усиления и селектирование сигналов;
- отсутствие органов регулировки и настройки;
- подсветка индикатора при работе в затененных условиях;
- возможность измерения толщины изделий под защитными покрытиями;
- автоматическое определение типа преобразователя;
- отсутствие температурного и временного дрейфа показаний;
- возможность запоминания и просмотра результатов измерений, передачи их в IBM PC и статистической обработки с иcпользованием прилагаемой программы Constanta-Data;
- возможность запоминания настроек на конкретные детали и материалы;
- возможность фиксации минимального показания за время акустического контакта;
- компенсация нелинейности преобразователей;
- время непрерывной работы до 150 ч (без подсветки).
Комплект поставки
- блок обработки информации с двумя преобразователями (дополнительные преобразователи по заказу);
- два комплекта аккумуляторов АА 2×1,2 В;
- зарядное устройство;
- руководство по эксплуатации;
- методика поверки;
- диск с программой связи с IBM PC и обработки измерительной информации Constanta-Data;
- кабель связи с компьютером;
- футляр.
Технические характеристики
Основные технические характеристики прибора
| Диапазон контролируемых толщин (по стали)* Т, мм: | 0,5–200 |
| по Al | 0,4–200 |
| с преобразователями ТМК | 0,5–75 |
| Скорость распространения ультразвука, м/с | 1000–9999 |
| Дискретность измерений, мм | 0,1; 0,01 |
| Основная погрешность измерения по диапазонам Т, мм | |
| Т=0,5–99,99 | ±(0,01Т+0,05) |
| Т=100–200,0 | ±(0,01Т+0,1) |
| Габаритные размеры, мм | 150×80×30 |
| Питание: батарея или аккумулятор тип АА, 2 шт., В | 1,2 |
| Степень пылевлагозащиты | IP41 |
| Число ячеек памяти результатов | до 2000 с возможностью разбивки на 99 групп |
| Диапазон рабочих температур для прибора (базовый) | –20…+50 °C (–30…+50 °С — по заказу) |
| Время непрерывной работы (без подсветки) | 150 часов |
| Масса прибора, г | 220 |
| * Зависит от характеристик контролируемого материала и типа преобразователя. |
Преобразователи
Преобразователи к толщиномерам серии "Булат"
| Серия 01 | Стандартные раздельно-совмещенные преобразователи |
| Серия 02 | Широкодиапазонные раздельно-совмещенные преобразователи |
| Серия Т | Высокотемпературные раздельно-совмещенные преобразователи |
| Серия 04 | Малогабаритные раздельно-совмещенные преобразователи |
| П111-Х | Контактные совмещенные прямые преобразователи |
| Серия ТМК | Преобразователи для толщинометрии изделий под защитными покрытиями |
| Тип | Диапазон измеряемых толщин по КУСОТ-180, мм | Рабочая частота, МГц ±5% | Размер контактной поверхности не более, мм | Минимальный радиус R контролируемого изделия при толщине стенки S, мм | Макс. значение шероховатости со стороны установки преобразователя, мкм | Габариты, мм | |
| Серия 01 | Серия 02 | ||||||
| П112-10-6/2-А-01 П112-10-6/2-А-02 | 0,6-15 | 0,6-20 | 10 | Ø8 | R5 S1,2 | 40 | Ø17×25 |
| Серия 02 R5 S1,1 | Серия 02 80 | ||||||
| П112-5-10/2-А-01 П112-5-10/2-А-02 | 1,5-200 | 1,0-200 | 5 | Ø12 | R10 S2 | 120 | Ø12×25 |
| П112-2,5-10/2-А-01 | 2,0-75 | 2,5 | R10 S3 | 160 | |||
| П112-10-4×4-А-01 | 1,0-40 | 5 | 4×9 | R5 S1,3 | 120 | Ø18×26 | |
| П112-5-12/2-Б-01 | 1,5-200 | 1,0-300 | 5 | Ø15 | R10 S2 | 80 | Ø25×45 |
| П112-2,5-12/2-Б-01 | 2,0-200 | 2,0-300 | 2,5 | R10 S2 | 80 | ||
| П112-2,5-12/2-А-01 | 3,0-200 | 2,5 | R10 S3 | 80 | |||
| Тип | Диапазон измеряемых толщин по КУСОТ 180, мм | Рабочая частота, МГц ±5% | Размер контактной поверхности не более, мм | Минимальный радиус R контролируемого изделия при толщине стенки S, мм | Макс. значение шероховатости со стороны установки преобразователя, мкм | Габариты, мм |
| П112-10-6/2-Т-01 | 0,8-20 | 10 | Ø7 | R5 S1 | 80 | Ø26×48 |
| П112-5-10/2-Т-01 | 1,0-100 | 5 | Ø11 | R10 S2 | 80 | Ø26×48 |
| Тип | Диапазон измеряемых толщин по КУСОТ 180, мм | Рабочая частота, МГц ±5% | Размер контактной поверхности не более, мм | Минимальный радиус R контролируемого изделия при толщине стенки S, мм | Макс. значение шероховатости со стороны установки преобразователя, мкм | Габариты, мм |
| П112-10-6/2-А-04 | 0,5-10 0,4-10 (поAl) | 10 | Ø7 | R5 S1,1 | 40 | Ø11×15 |
| П112-10-4/2-А-04 | 0,5-10 | 10 | Ø4,8 | R3 S0,8 | 40 | Ø9×16 |
| П112-10-2×8-А-04 | 0,6-10 | 10 | 2x8 | R2 S0,8 | 40 | 4,6×9,9×31 |
| Тип | Диапазон измеряемых толщин по КУСОТ 180, мм | Диапазон толщин защитных покрытий, мм | Рабочая частота, МГц ±5% | Размер контактной поверхности не более, мм | Макс. значение шероховатости со стороны установки преобразователя, мкм | Габариты, мм |
| ТМК112-10-6-NF1-01 ТМК112-10-6-NF1-04 | 0,8-10 | До 0,5 | 10 | Ø8 | 80 | Ø24×46 |
| 0,5-10 | До 0,4 | 10 | Ø8 | 80 | Ø24×46 | |
| ТМК112-5-10-NF1-01 | 1,5-75 | До 0,5 | 5 | Ø12 | 40 | Ø24×46 |
| ТМК112-10-6-F1-01 | 0,8-10 | До 0,5 | 10 | Ø9 | 40 | Ø24×46 |
| ТМК112-5-10-F1-01 | 1,5-75 | До 0,5 | 5 | Ø13 | 80 | Ø24×46 |
