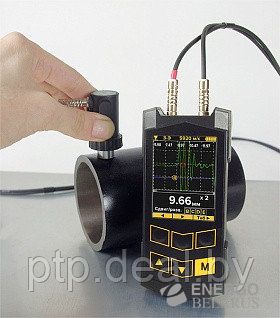

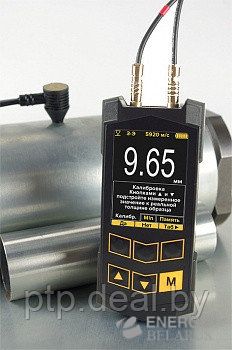

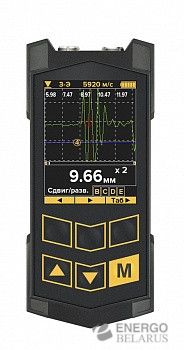

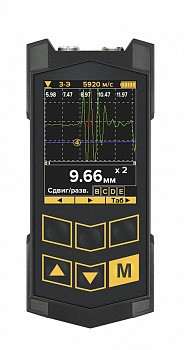

Булат 3 Ультразвуковой толщиномер

• Назначение
• Отличительные особенности
• Комплект поставки
• Преобразователи

Назначение

Измерение толщины стенок металлических и неметаллических изделий специального и общего назначения (в том числе под защитными покрытиями толщиной до 2 мм) в диапазоне толщин от 0,25 до 300 мм с использованием совмещенных и раздельно-совмещенных преобразователей, обеспечивающих высокую достоверность результатов в лабораторных, цеховых и полевых условиях.

Варианты исполнения толщиномера Булат 3

Характеристики	Б3
Возможность измерения толщины металла под покрытием	В режимах З-Э-Пкр., Э-Э
Диапазон контролируемых толщин (по стали) Т, мм	0,25*-300
Диапазон контролируемых толщин (для базового комплекта) Т, мм	0,5-300
Наличие А-скана	да
Наличие В-скана	да
Наличие памяти результатов измерения	да
Возможность передачи данных в компьютер	да
Состав базового комплекта:
Преобразователи:	Преобразователь П112-5-10/2-Е (1шт.) и преобразователь П112-10-6/2-А (1 шт.)
Зарядное устройство	1
Кабель USB-A/miniUSB	1
Кейс	1

* с совмещенным преобразователем с линией задержки.

Примечание. Прибор может комплектоваться любым количеством дополнительных преобразователей (из перечня приведенного в РЭ).

Отличительные особенности

• использование нескольких режимов измерения, обеспечивающих высокую достоверность результатов и подавление влияния мешающих параметров в температурном диапазоне от -20 до +50 °C;

• широкая номенклатура совмещенных и раздельно-совмещенных малоистираемых преобразователей;

• наличие преобразователей для измерения толщины нагретых изделий (температура до 350 °C);

• автоматическая программно-аппаратная установка нуля преобразователей;

• цветной высококонтрастный графический дисплей TFT 2,4”, 320x240 пискселей;

• возможность графического отображения ЭХО-сигнала в режиме А-скан;

• наличие функции В-скана;

• возможность измерения толщины стенок металлических изделий  под диэлектрическими покрытиями (в режимах ЭХО-ЭХО и ЗОНД-ЭХО-ПОКРЫТИЕ);

• возможность измерения толщины покрытия (в режиме ЗОНД-ЭХО-ПОКРЫТИЕ);

• автоматическое опознавание раздельно-совмещенных преобразователей со встроенной памятью;

• возможность запоминания результатов измерения, а также графиков А- и В – сканов в памяти прибора с  возможностью последующего просмотра и передачи их в компьютер для хранения, статистической обработки и составления протоколов обследования объектов;

• габариты, форма и эргономика блока обработки информации, обеспечивающие удобство удержания и считывания информации, а также возможность работы с клавиатурой одной рукой (правой или левой) при измерениях;

• возможность самостоятельного обновления программного обеспечения по интерфейсу USB.

Комплект поставки

• блок обработки информации с двумя преобразователями, один из которых специализированный для контроля металлических изделий под покрытием;

• дополнительные преобразователи (по заказу);

• руководство по эксплуатации с методикой поверки;

• кабель связи с компьютером (USB - mini-USB);

• программа обработки информации для компьютера;

• зарядное устройство;

• юстировочный образец (6 мм);

• кейс.

Основные технические характеристики прибора

Диапазон измеряемых толщин (по стали)* Т, мм:
– с раздельно-совмещенными преобразователями общего назначения	0,5–300
– со специализированными раздельно-совмещенными преобразователями (под защитными покрытиями толщиной до 2 мм)	0,6–100
– с совмещенными преобразователями (с линией задержки)	0,25–10
Скорость распространения ультразвука, м/с	1000–9999
Дискретность измерений, мм	0,1; 0,01
Основная погрешность измерения по диапазонам Т, мм, не более:
– Т = 0,25–10	± (0,005Т+0,05)
– Т = 10–300	± (0,01Т+0,1)
Габаритные размеры, мм	120 × 54 × 20
Питание: LiIon аккумулятор, В	3,7
Диапазон рабочих температур для прибора (базовый), °C	-20 …+50
Диапазон рабочих температур для преобразователей (базовых), °C	-50 … +80
Диапазон рабочих температур для преобразователей (высокотемпературных), °C	до 150 (при длительном контакте) до 450 (при кратковременном контакте)
Время непрерывной работы, ч, не менее	9
Масса прибора, г	не более 150
Количество результатов измерений, сохраняемых в памяти	100000
Количество А- и В- сканов, сохраняемых в памяти	500

* Зависит от характеристик контролируемого материала и типа преобразователя.

Преобразователи

С прибором «Булат 3» могут использоваться практически все преобразователи, выпускаемые для толщиномеров серии «Булат», а также большинство раздельно-совмещенных преобразователей и некоторых совмещенных, других производителей (подключение «новых» преобразователей описано в РЭ). Но поверка прибора может быть сделана только с преобразователями записанными в описании типа. Перечень этих преобразователей приводится ниже. Раздельно - совмещенные преобразователи стандартные (Серия 01) и широкодиапазонные (Серия 02)      Преобразователи служат для измерения остаточной толщины стенок металлических и неметаллических изделий при изготовлении, эксплуатации и ремонте.

Тип	Диапазон измеряемых толщин по КУСОТ-180, мм	Рабочая частота, МГц ±5%	Размер контактной поверхности не более, мм	Минимальный радиус R контролируемого изделия при толщине стенки S, мм	Макс. значение шероховатости со стороны установки преобразователя, мкм	Габариты, мм
П112-5-10/2-А-01	1,5-100,0	5	Ø12	R10 S2	120	Ø12×25
П112-5-10/2-А-02	1,0-200,0	5	Ø12	R10 S2	120	Ø12×25
П112-2,5-12/2-А-01	3,0-200,0	2,5	Ø15	R10 S3	80	Ø25×45
П112-10-6/2-А-01	0,6-15,0	10	Ø8	R5 S1,2	40	Ø17×25
П112-10-6/2-А-02	0,5-30,0	10	Ø8	R2 S1,1	80	Ø17×25
П112-10-6/2-А-04	0,4-15,0 (по Al сплавам) 0,5-10,0 (по стали)	10	Ø7	R5 S1,1	40	Ø11×15
П112-10-2×8-А-04	0,5-10,0	10	2×8	R2 S0,8	40	4,6×9,9×31
П112-10-4/2-А-04	0,5-10,0	10	Ø4,8	R3 S0,8	40	Ø9×16

Раздельно - совмещенные преобразователи высокотемпературные (Серия Т)      Преобразователи служат для измерения остаточной толщины труб, котлов и других изделий с высокой температурой нагрева (до 350 °С).      За счет применения  специализированных материалов у преобразователей высокая температурная стабильность характеристик. Преобразователи имеют различные контактные площадки, что позволяет работать с изделиями разных форм, в том числе с трубами малого диаметра.

Тип	Диапазон измеряемых толщин по КУСОТ 180, мм	Рабочая частота, МГц ±5%	Размер контактной поверхности не более, мм	Минимальный радиус R контролируемого изделия при толщине стенки S, мм	Макс. значение шероховатости со стороны установки преобразователя, мкм	Габариты, мм
П112-10-6/2-Т-01	0,8-20	10	Ø7	R5 S1	80	Ø26×48
П112-5-10/2-Т-01	1,5-100	5	Ø11	R10 S2	80	Ø26×48

Преобразователи для толщинометрии изделий под защитными покрытиями

Тип	Метод измерения	Диапазон контроля толщины под покрытием (h), мм	Рабочая частота, МГц ±5%
П112-10-6/2-Е	З-Э	0,6-50,0 (б/покр.)	10
	З-Э-П	0,6-25 (h≤0,5 мм)
	Э-Э-Э	0,6-10 (до 1 мм)
П112-5-10/2-Е	З-Э	1,5-300,0 (б/покр.)	5
	З-Э-П	1,5-300 (h≤ 1мм)
	Э-Э-Э	1,0-20 (до 2 мм)
П112-5-10/2-А	З-Э	1,5-100,0 (серия 01) б/покр. 1,0-200,0 (серия 02) б/покр.	5
	З-Э-П	1,5-100,0 (серия 01) h≤0,3 мм 1,0-200,0 (серия 02) h≤0,3 мм
П112-2,5-10/2-А	З-Э	3,0-200 (б/покр.)	2,5
	З-Э-П	3,0-200 h≤0,3 мм
П111-S5C	Э-Э-Э	1,0-50,0*	5
П111-S2С	Э-Э-Э	1,0-50,0*	2
П111-15-Л6	Э-Э-Э	0,25-12,0 б/покр.	15
	Э-Э-Э	0,25-4,0 h≤0,5 мм

*  При контроле на образцах КУСОТ-180.
