Технические характеристики

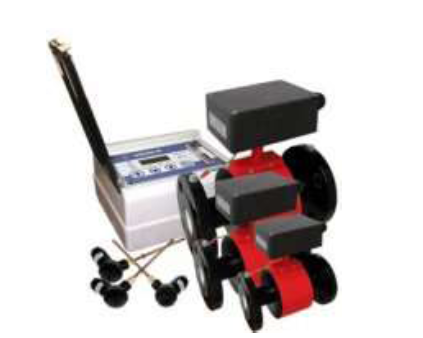

1.2.1 Теплосчетчики предназначены для вычисления количества теплоты при следующих параметрах теплоносителя:
- температура теплоносителя в подающем и обратном трубопроводах (Θ) от 0 до 150 °С;
- разность температур теплоносителя в подающем и обратном трубопроводах (Δ Θ) от 3 до 147 °С;
- рабочее давление измеряемой среды до 1,6 МПа;
- электропроводность теплоносителя при комплектации теплосчетчика расходомерами-счетчиками электромагнитными (далее расходомерами) ЭСКО РВ.08 - от 0,02 См/м;
- диапазон рабочих расходов теплосчетчиков соответствует диапазону измерений датчиков потока, входящих в его состав. Диапазоны измерений теплосчетчиков при комплектации
в качестве датчиков потока расходомерами-счетчиками ЭСКО РВ.08 ТУ BY100185328.001-2008
Параметры | Значения параметров | |||||||||
Диаметр условного прохода Ду. мм | 6* | 10* | 15 | 25 | 32 | 50 | 80 | 100 | 150 | |
Максимальный расход qр, м3/ч, не более | 1,2 | 3.2 | 6.4 | 18 | 29 | 60 | 180 | 280 | 600 | |
Минимальный расход qm, м3/ч, не менее |
А | 0.024 | 0.064 | 0.128 | 0,36 | 0.580 | 1.2 | 3.6 | 5.6 | 12 |
В | 0,024 | 0,032 | 0,032 | 0,09 | 0.145 | 0,3 | 0.9 | 1,4 | 3,0 | |
С | 0.024 | 0.032 | 0.064 | 0.18 | 0.29 | 0,6 | 1,8 | 2.8 | 6.0 | |
Примечание: * - типоразмеры расходомеров, которые выпускаются по отдельному заказу: qp - максимальный расход диапазона измерений расходомера: qm- минимальный расход диапазона измерений расходомера хля исполнений А. В. С соответственно. |
