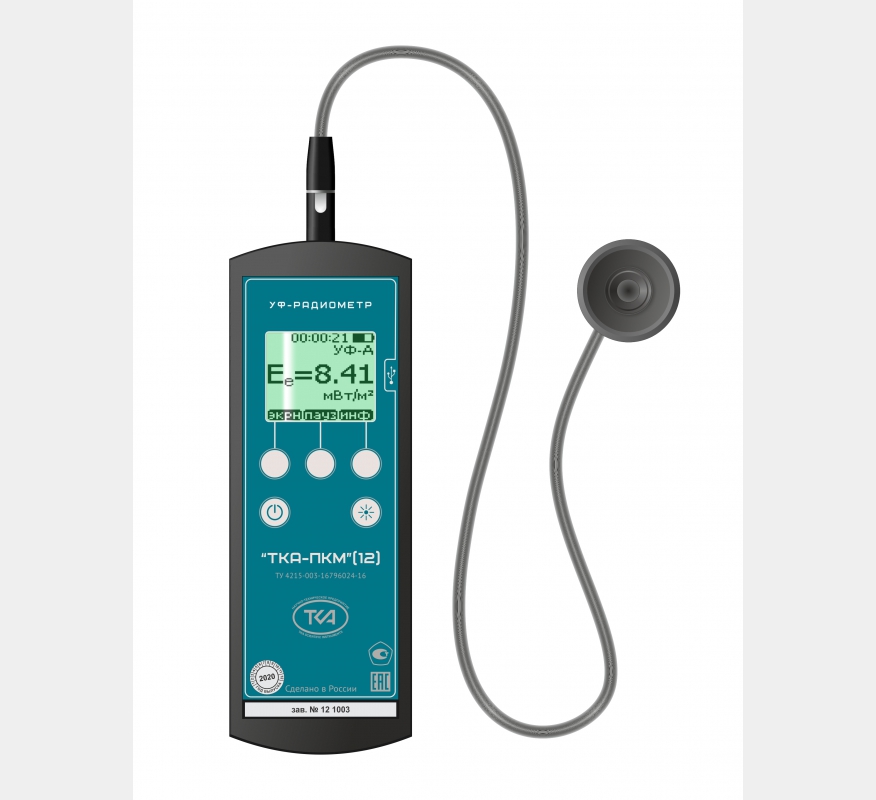

УФ-Радиометр трехканальный "ТКА-ПКМ"(12) с поверкой

Назначение прибора УФ-Радиометр "ТКА-ПКМ"(12)

Приборы предназначены для раздельного измерения энергетической освещённости в спектральных диапазонах:

• в спектральном диапазоне УФ-С (200 ÷ 280) нм ;
• в спектральном диапазоне УФ-В (280 ÷ 315) нм;
• в спектральном диапазоне УФ-А (315 ÷ 400) нм;

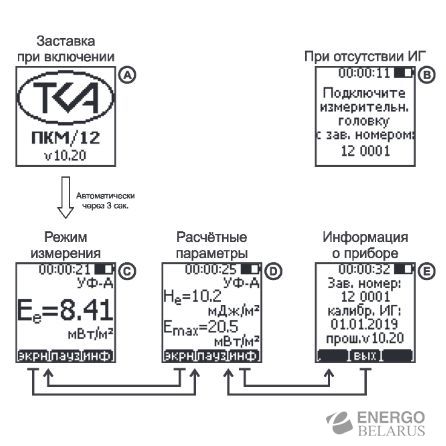

а также отображения вычисляемых параметров:

• максимального (пикового) значения энергетической облученности;
• энергетической экспозиции в соответствующих областях спектра.

Прибор предназначен для кратковременных измерений до 5 минут.

При длительных временных измерениях возможна быстрая деградация датчика.

При серийных измерениях по 5 минут рекомендуемая пауза между измерениями не менее 30 минут.

Для сфер деятельности, когда требуется измерять высокие значения облученности продолжительное время разработан прибор “ТКА-ПКМ”(13).

Также по требованию заказчика прибор УФ-Радиометр "ТКА-ПКМ"(12) может выпускаться со следующими вариантами исполнения:

• «ТКА-ПКМ»(12/А) - в спектральном диапазоне УФ-А; одна измерительная головка Ø40 х 30 мм.
• «ТКА-ПКМ»(12/В) - в спектральном диапазоне УФ-В; одна измерительная головка Ø40 х 30 мм.
• «ТКА-ПКМ»(12/С) - в спектральном диапазоне УФ-С; одна измерительная головка Ø40 х 30 мм.
• «ТКА-ПКМ»(12/А, В) - в спектральных диапазонах УФ-А и УФ-В; две измерительных головки Ø40 х 30 мм.

Основные технические характеристики прибора УФ-Радиометр "ТКА-ПКМ"(12)

Диапазоны измерений энергетической освещённости:

Условия эксплуатации прибора УФ-Радиометр "ТКА-ПКМ"(12)

Габаритные размеры прибора УФ-Радиометр "ТКА-ПКМ"(12)

Область применения прибора УФ-Радиометр "ТКА-ПКМ"(12)

Санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест.

Методики (методы) измерений

Метод измерений - прием или совокупность приемов сравнения измеряемой величины с ее единицей или шкалой в соответствии с реализованным принципом измерений. По общим приемам получения результатов измерений методы различают на: прямой и косвенный. Прямой метод измерений - измерение, при котором искомое значение величины находят непосредственно из опытных данных. Прямые измерения не требуют методики выполнения измерений (МВИ) и проводятся по эксплуатационной документации на применяемое средство измерений (в данном случае по Руководству по эксплуатации). Подтверждение соответствия этих методик обязательным метрологическим требованиям осуществляется в процессе утверждения типов данных средств измерений. В соответствии с Законом РФ « Об обеспечении единства измерений» (статья 9), измерения должны выполняться в соответствии с аттестованными в установленном порядке методиками. «Измерения, относящиеся к сфере государственного регулирования обеспечения единства измерений, должны выполняться по аттестованным методикам (методам) измерений, за исключением методик (методов) измерений, предназначенных для выполнения прямых измерений…» (Из ФЗ № 102-ФЗ «Об обеспечении единства измерений» часть 1 статьи 5). УФ-радиометры ТКА-ПКМ предназначены для прямых измерений энергетической освещённости в области спектра (200 ÷ 400) нм.

Примечание. Для получения суммарных значений уровня энергетической освещенности, например, в диапазоне 280...400 нм необходимо последовательно выполнить измерения в двух спектральных диапазонах УФ-А и УФ-В в одной точке плоскости облучения, после чего произвести алгебраическое сложение полученных результатов с учетом размерности отдельных значений измерений. Когда контролируется допустимая интенсивность облучения в области 200...315 нм, необходимо произвести измерения в двух спектральным диапазонах УФ-В и УФ-С в одной точке плоскости облучения, после чего произвести алгебраическое сложение полученных результатов измерений. При этом необходимо корректно рассчитать суммарную погрешность, как среднеквадратичное погрешностей измерений в каждой из складываемых зон. Более подробные инструкции по расположению плоскости фотометрирования при измерениях на рабочих местах описываются в отраслевых и санитарных нормах. Разъяснения по использованию терминов при измерении ультрафиолетового излучения.

3. Требования к методам контроля интенсивности ультрафиолетового излучения (облучения) (выдержка из "Санитарные нормы ультрафиолетового излучения в производственных помещениях", СН № 4557-88) 3.1. Интенсивность облучения работающих должна измеряться на постоянных и непостоянных рабочих местах, периодически, не реже 1 раза в год в порядке текущего санитарного надзора, а также при приемке в эксплуатацию нового оборудования и технологии при внесении технических изменений в конструкцию действующего оборудования, при организации новых рабочих мест. 3.2. Измерения следует производить на рабочем месте на высоте 0,5 ÷ 1,0 и 1,5 м от пола, размещая приемник перпендикулярно максимуму излучения источника. При наличии нескольких источников следует проводить аналогичные измерения от каждого из них или через каждые 450 по окружности в горизонтальной плоскости. 3.3. Для измерения интенсивности излучения следует использовать приборы типа УФ-радиометров с известной спектральной чувствительностью. Погрешность измерений не должна превышать 10%. 3.4. При оценке результатов измерений следует исходить из того, что интенсивность облучения работающих в любой точке рабочей зоны не должна превышать допустимых величин, указанных в разд. 2 СН.

Программное обеспечение

• отсутствует

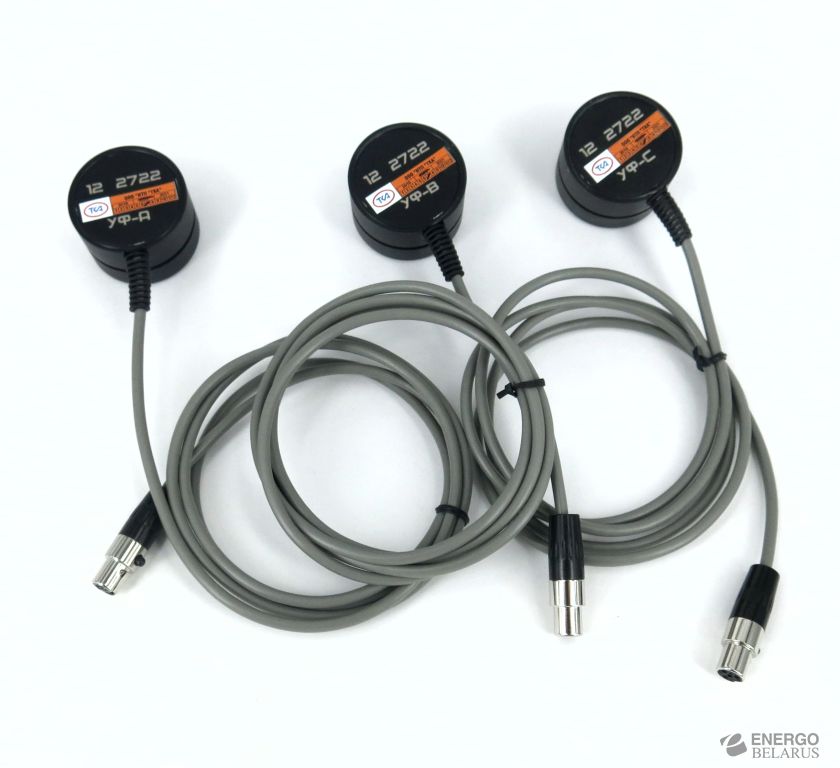

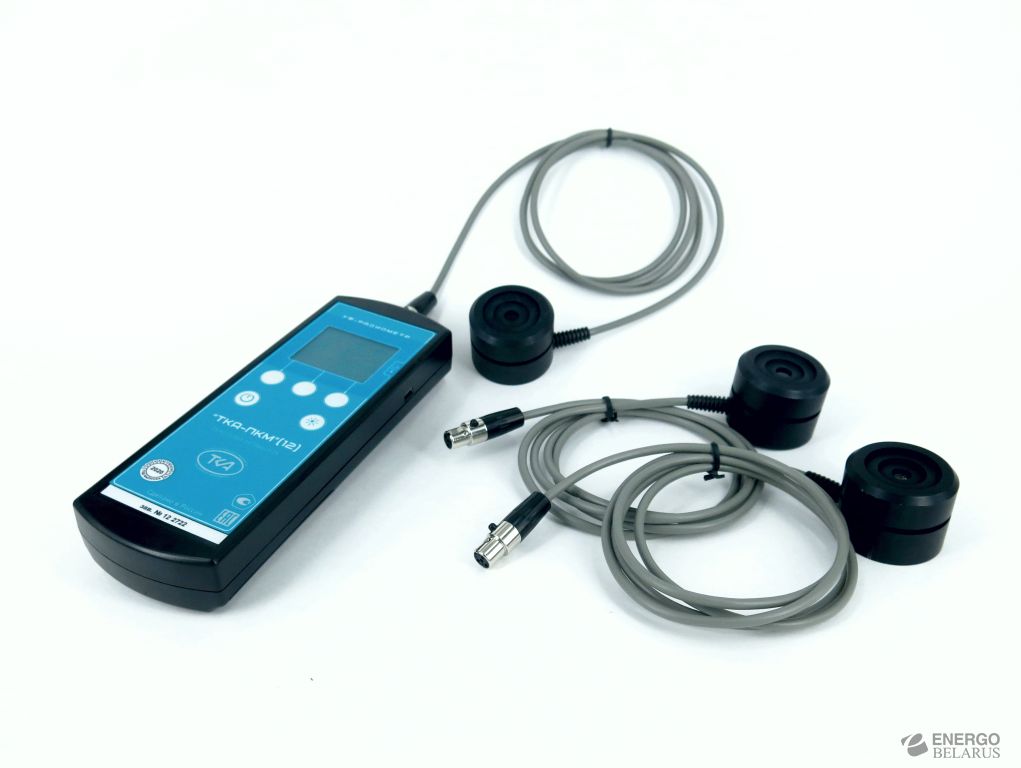

• Прибор комбинированный "ТКА-ПКМ"(12) (в составе: блок обработки информации - 1 шт., измерительная голова - 3 шт.)
• Батарея (типоразмер АА 1,5 В) - 4 шт.
• Руководство по эксплуатации
• Паспорт

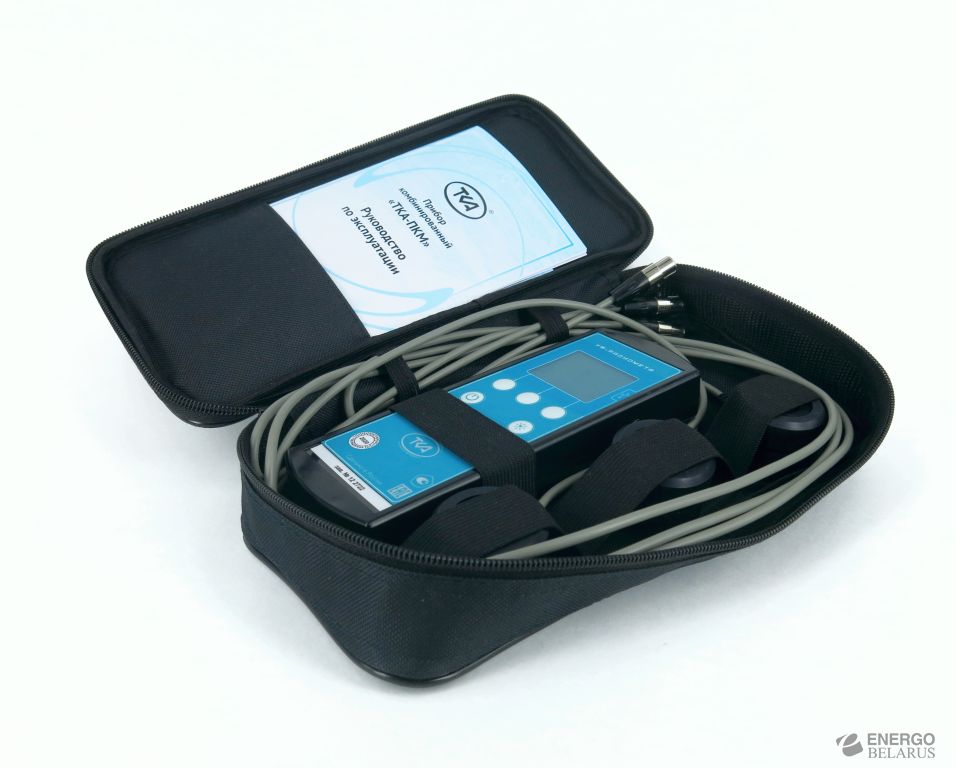

• Сумка для прибора
• Транспортная тара

Использование одного прибора для измерения излучения в трёх спектральных диапазонах, компактность и удобство в эксплуатации.
