УЛЬТРАЗВУКОВОЙ ТЕСТЕР UK1401
Характеристики
| Производитель | Акустические Контрольные Системы |
| Страна производитель | Россия |
Ультразвуковой тестер UK1401 предназначен для измерений времени и скорости распространения продольных ультразвуковых волн в твёрдых материалах при поверхностном прозвучивании на фиксированной базе с целью определения прочности и целостности материалов и конструкций. Оценка прочности основана на корреляции скорости распространения ультразвуковых волн в материале с его физико-механическими характеристиками и физическим состоянием.
Описание
Тестер UK1401 предназначен для измерения времени и скорости распространения продольных ультразвуковых волн в твердых материалах при поверхностном прозвучивании на фиксированной базе с целью определения прочности и целостности материалов и конструкций.

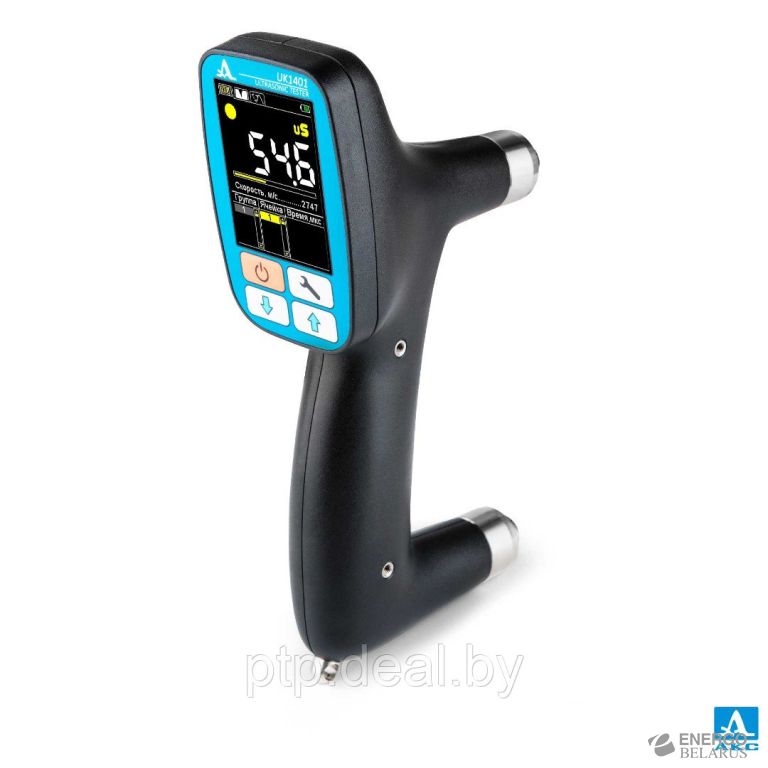

Прибор выполнен в моноблочном исполнении в эргономичном корпусе из легкого ударопрочного пластика, что делает его удобным для работы на объектах.
В корпус тестера UK1401 встроены два преобразователя с сухим точечным контактом и независимым пружинным подвесом, что дает уникальную возможность вести контроль без применения контактной жидкости с возможностью нормированного усилия прижатия прибора. Кроме того, данные преобразователи износостойкие и не чувствительны к состоянию поверхности, что позволяет избежать длительной и трудоемкой подготовки поверхности для проведения измерений.
Назначение- определение прочности и целостности бетона. Оценка производится путем корреляции (построения зависимости) времени и скорости распространения ультразвуковых волн в материале с его физико-механическими свойствами и физическим состоянием
- поиск приповерхностных дефектов в бетонных сооружениях по аномальному уменьшению скорости или увеличению времени прохождения в дефектном месте
- оценка степени анизотропии композитных материалов
- оценка степени созревания бетона при строительстве методом монолитного бетона и скользящей опалубки
- оценка несущей способности бетонных столбов и опор
- оценка глубины трещины, выходящей на поверхность
- оценка возраста материала при условии изменения его свойств со временем
- оценка пористости и трещиноватости материала
Особенности
- встроенная система автоматической регулировки усиления (АРУ)
- звуковая индикация приема ультразвуковых сигналов
- энергонезависимая память на 50 000 измерений с возможностью сортировки по группам
- встроенный, быстро заряжаемый LiFePO4 аккумулятор с увеличенным сроком службы и циклом заряда/разряда, способный работать при низких температурах
- автоматическое выключение питания

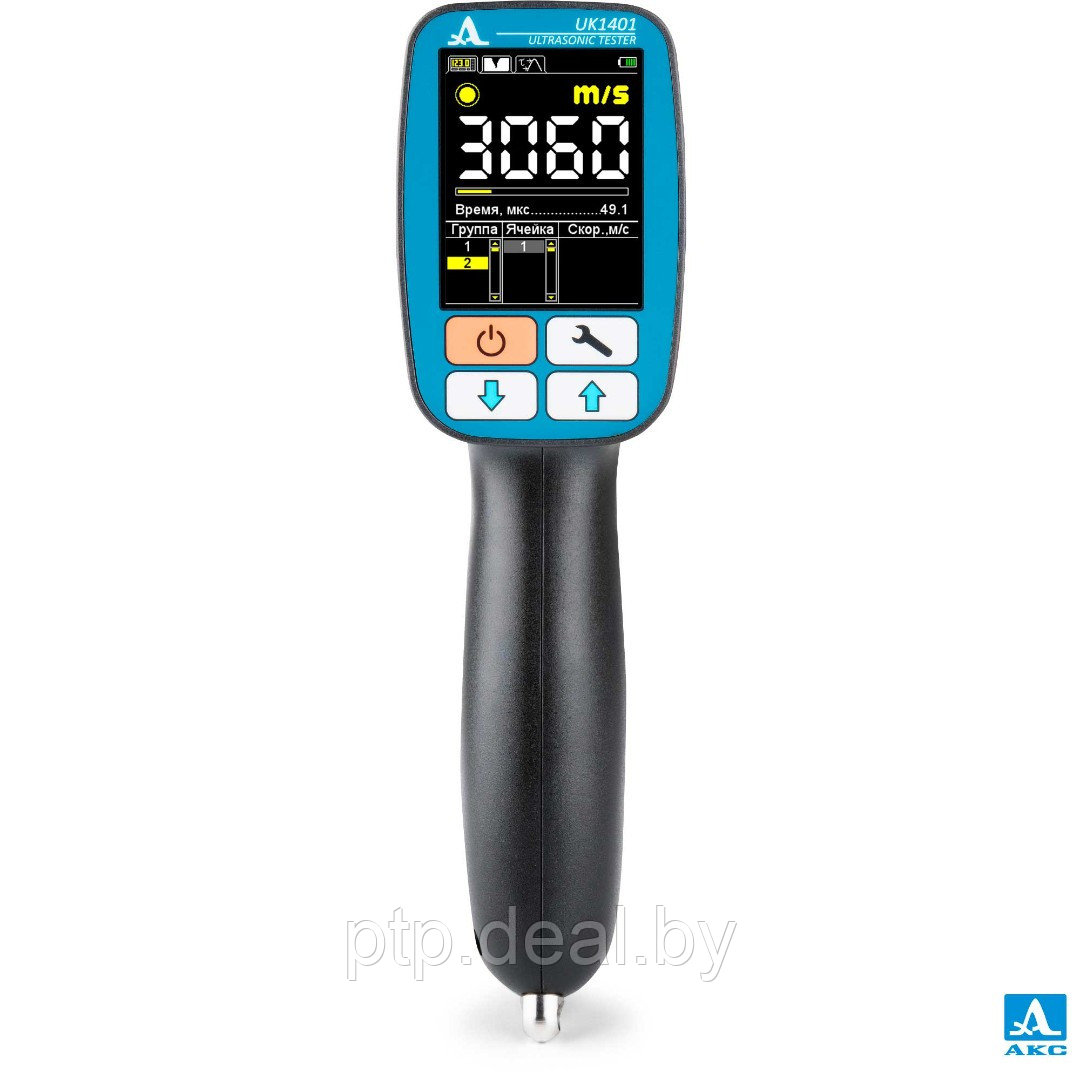

- цветной, антибликовый 2,8'' TFT дисплей
- нормируемое усилие прижатия
- передача данных на внешний компьютер с помощью USB и блютус

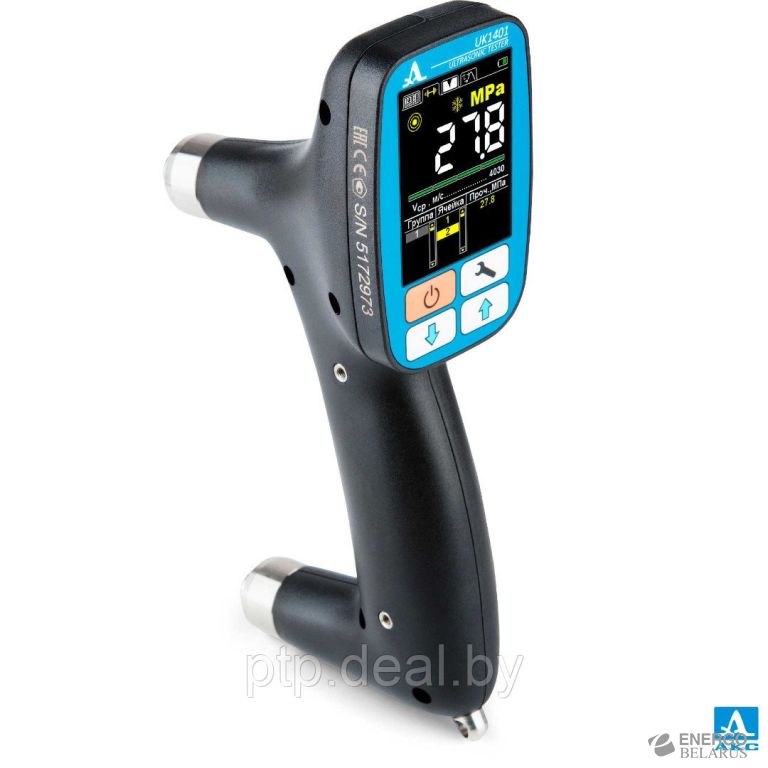

- режим "Прочность" для оценки прочности железобетонных конструкций R (МПа), благодаря встроенным в прибор универсальным градуировочным зависимостям в диапазоне классов бетона В7,5-B35 и В35-В60 (ГОСТ 17624-2012 Бетоны. Ультразвуковой метод определения прочности (с Поправкой)).
Характеристики
Рабочая частота, кГц50| Параметр | Значение |
| Диапазон юстировки задержки, мкс | от 0 до 20 |
| База измерений, мм | 150±1 |
| Дискретность индикации времени распространения ультразвуковых волн, мкс | 0,1 |
| Дискретность индикации скорости распространения ультразвуковых волн, м/с | 10 |
| Диапазон измерений времени распространения продольных ультразвуковых волн, мкс | от 12,5 до 150 |
| Диапазон измерений скорости распространения продольных ультразвуковых волн, м/с | от 1 000 до 12 000 |
| Пределы допускаемой абсолютной погрешности измерений времени распространения ультразвуковых волн, мкс, где t-измеренное значение времени | ±(0,02·t+0,1) |
| Пределы допускаемой абсолютной погрешности измерений скорости распространения ультразвуковых волн, м/с, где с-измеренное значение скорости | ±(0,02·c+0,1) |
| Номинальное напряжения питания, В | 3,3 |
| Продолжительность непрерывной работы, ч, не менее: | 15 |
| Габаритные размеры прибора, мм, не более | 235х155х65 |
| Масса прибора, г, не более | 450 |
| Средняя наработка на отказ, ч | 18 000 |
| Установленный срок службы, лет | 5 |
| Условия эксплуатации: | |
| температура воздуха, °С | от минус 20 до плюс 50 |
| относительная влажность воздуха при температуре плюс 35°С, %, не выше | 95 |

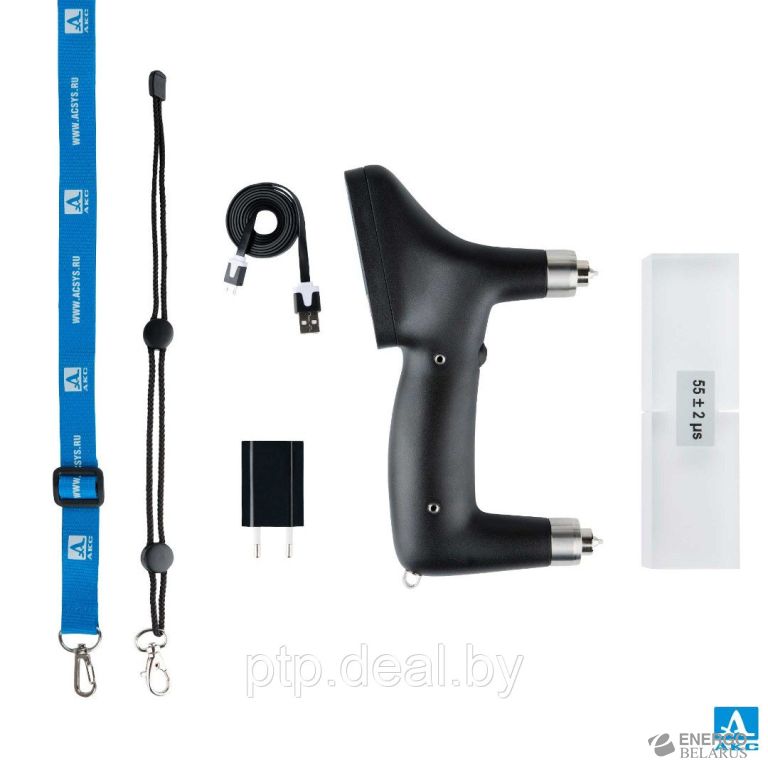

Комплектность
| Наименование | Артикул |
| UK1401 - электронный блок УЗ тестера | 1125 |
| Калибровочный образец UCB 01003 | 1312 |
| Кабель USB A - Micro B | 1222 |
| Сетевой адаптер 220 В - USB | 1830 |
| Компакт диск с документацией и ПО | 1511 |

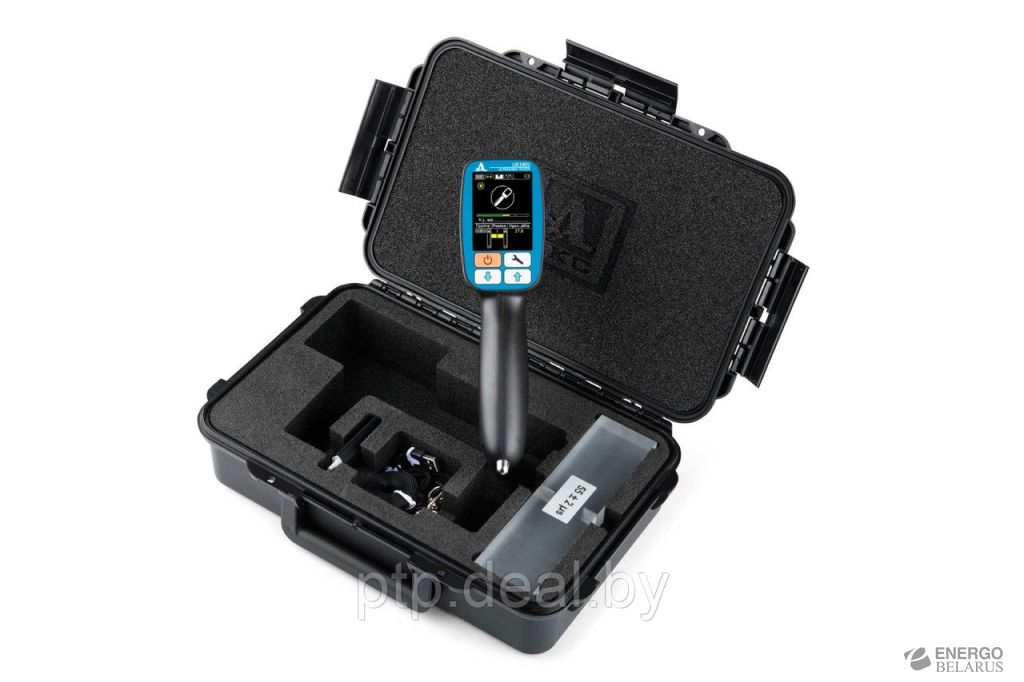

| Жесткий кейс Т14 | 1623 |
