УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР А1210

• Описание
• Особенности
• Характеристики
• Комплектность
• Режимы работы

Новейший ультразвуковой толщиномер с расширенным функционалом, может работать в режиме отображения результатов измерения в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала.

Описание

Измерение толщины стенок стальных труб и изделий из металла, чугуна, пластика, а также других материалов с высоким затуханием ультразвука.

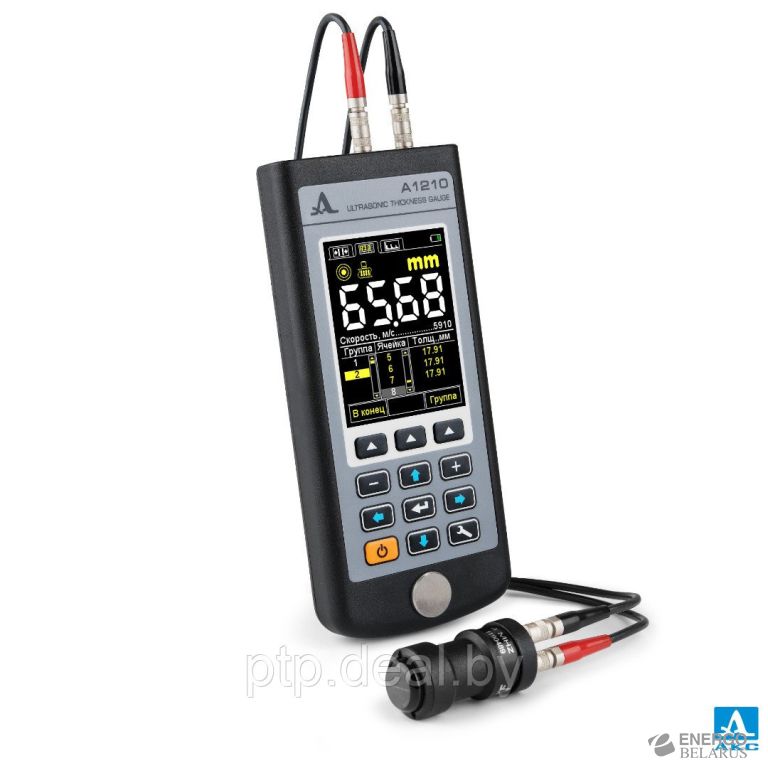

Толщиномер может работать в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала. Поддерживает работу с раздельно-совмещенными и совмещенными преобразователями.

Использование прямого совмещенного преобразователя S3567 2.5A0D10CL с износостойким протектором позволяет:

• Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего - соответствующего браковочной норме.
• Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
• Наглядное представление шкалы глубиномера.

Преобразователь S3567 2.5A0D10CL работоспособен при температурах от - 20°С до + 50°С.

Использование раздельно-совмещенного преобразователя D1771 4.0A0D12CL позволяет:

• проводить измерения, как на корродированных поверхностях, так и на плоских гладких объектах без дополнительных настроек, что значительно облегчает и ускоряет процесс контроля.
• в режиме А-СКАН получать достоверные результаты при проведении измерений через пластиковые (полиэтиленовые) и иные типы изоляционных покрытий.

Преобразователь D1771 4.0A0D12CL работоспособен при температурах от -30 до +50°С.

Особенности

• Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.
• Встроенный литиевый аккумулятор.
• Время непрерывной работы - 9 ч.

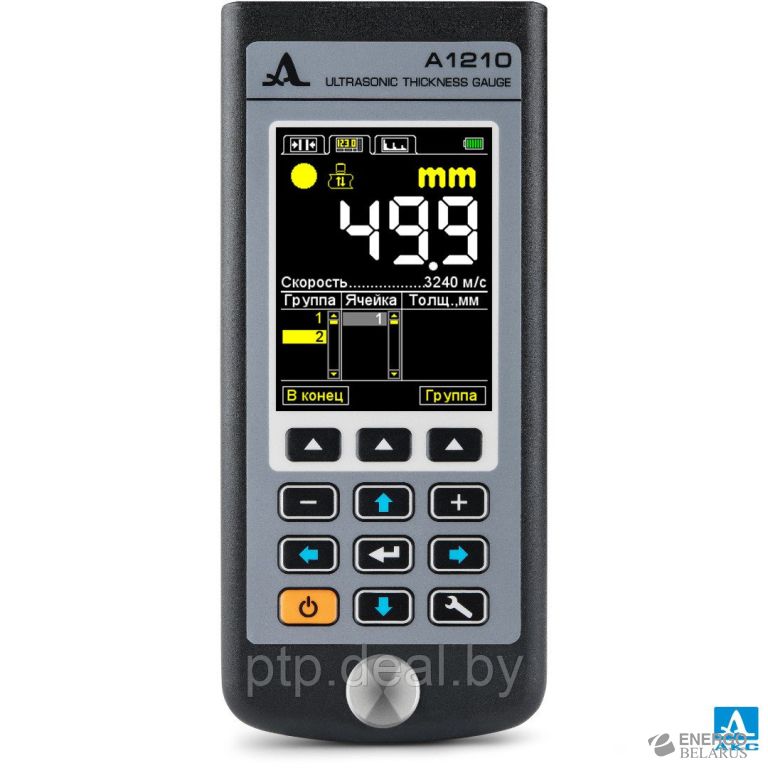

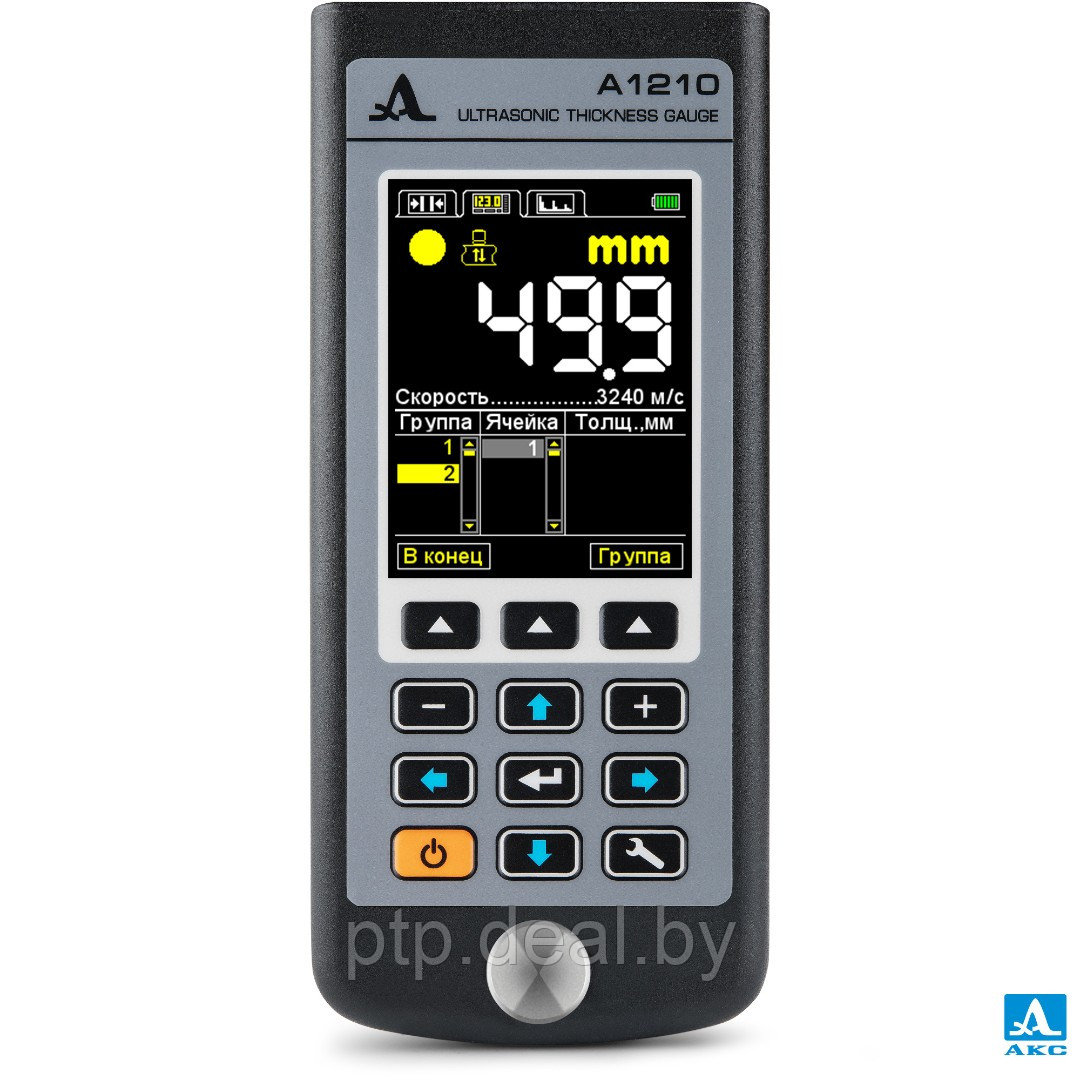

• Большой, информативный, цветной TFT дисплей.
• Дискретность индикации измерений 0,01 или 0,1 мм.
• Автоматическое определение скорости ультразвука на объекте известной толщины.
• Энергонезависимая память на 50000 измерений.
• Звуковая и виброиндикация.

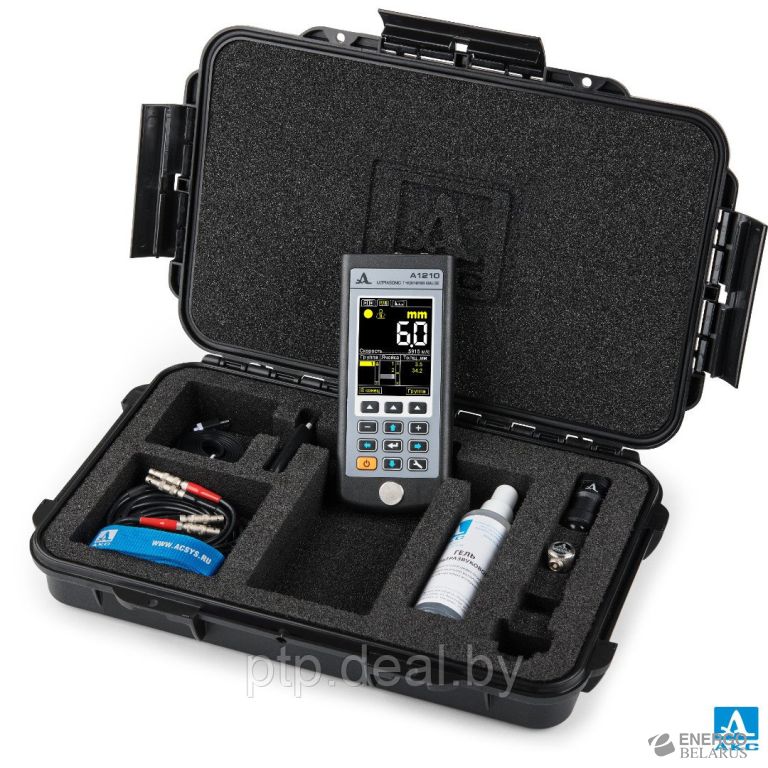

• Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
• Передача данных на ПК через USB кабель
• Программное обеспечение для приема данных из прибора и сохранения их на ПК.

Характеристики

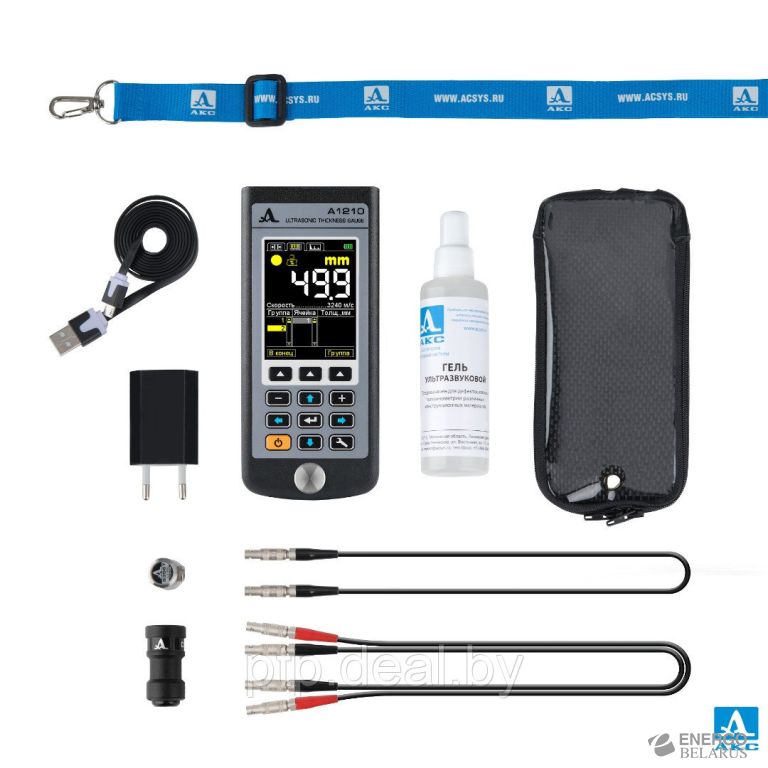

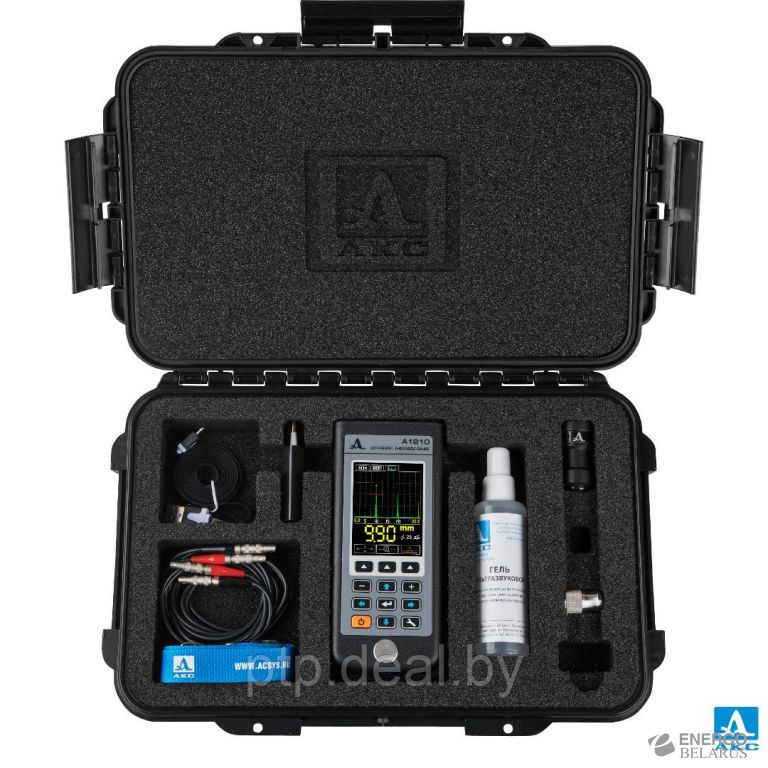

Комплектность

Режимы работы

Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД).

Особенности:

• Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределение результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
• Коррекция сохраненных результатов, путем проведения повторных измерений с последующей записью новых данных в корректируемую ячейку памяти. Любой результат, вызывающий сомнение, может быть перезаписан

Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты).

Особенности:

• Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
• Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти. Любой результат, вызывающий сомнение, может быть перезаписан.

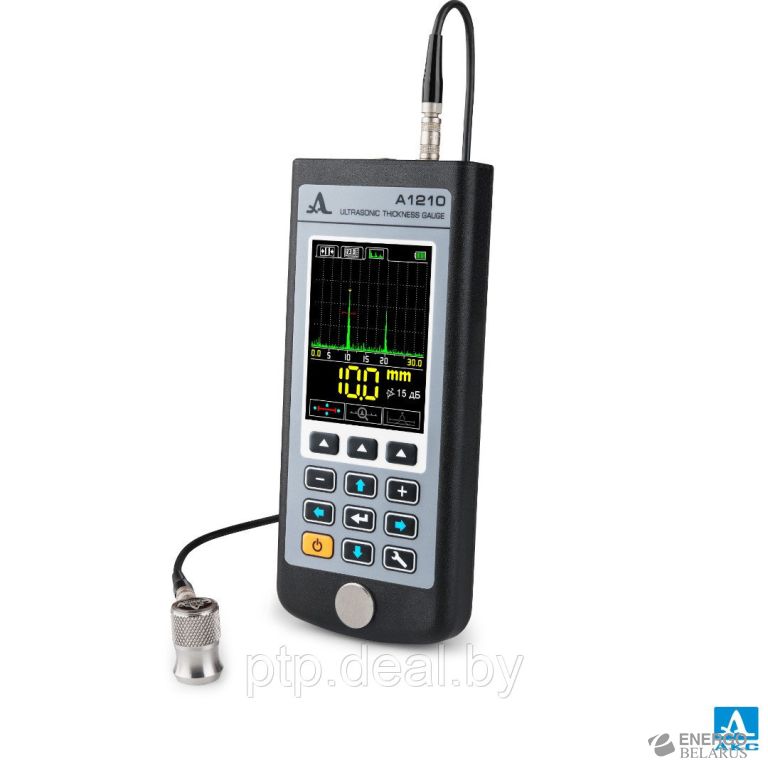

Применяется для проведения измерений с графическим отображением сигнала на дисплее прибора в виде А-Скана.

Особенности:

• Режим позволяет исключить неточности в измерениях вызванные наличием неоднородностей в материале объекта контроля. Сигналы визуализируются на экране в виде А-Сканов, а условия и критерии измерений устанавливаются непосредственно в процессе работы.
• Выбор способа измерения:
  1. авто;
  2. по максимуму сигнала в стробе;
  3. между двумя максимальными сигналами в стробе - позволяет осуществить толщинометрию металла через пластиковые (полиэтиленовые) и иные типы изоляционных покрытий без зачистки;
  4. сложение всех сигналов в стробе (функция АКФ).
• Возможность просмотра выбранных участков сигнала, текущих параметров и настроек.
• Сохранение изображения А-Скана вместе с результатом измерения.
