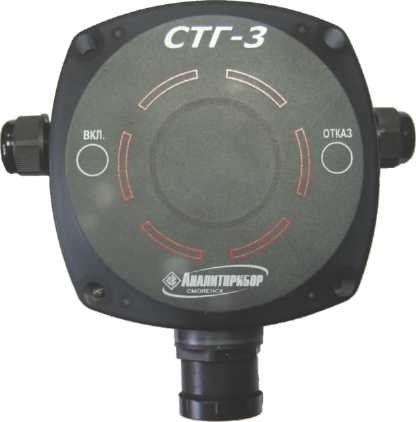

Сигнализаторы газов шлейфовые СТГ-3

                                                                 Основные технические характеристики

Диапазон температуры окружающей среды от -40 до +50 °С (для исполнений СТГ-3-О2 и СТГ-3-И-О2 от -20 до +50°С).

Питание сигнализатора осуществляется от внешнего источника постоянного тока от 10 до 36 В или от блока питания и сигнализации (СТГ-3 от БПС-3, СТГ-3-И от БПС-3-И). Мощность потребления, Вт, не более (СТГ-3-Ех, СТГ-3И-Ех - 3 Вт, остальные 2 Вт).

Сигнализаторы СТГ-3 имеют световую сигнализацию и выходное оптоэлектронное реле на каждый из порогов. Параметры "сухих" контактов реле: напряжение постоянного или переменного тока частотой (50 ±1) Гц 40 В, ток 0,2 А.

Сигнализаторы СТГ-3-И имеют световую и звуковую (не менее 85 Дб на расстоянии 1 м) сигнализацию и выходной адресный интерфейс RS485.

Для контроля метрологических характеристик сигнализаторы имеют выходной сигнал напряжения постоянного тока от 0,4 до 2 В.

Габаритные размеры, мм, не более, длина - 200, ширина - 135, высота - 180; масса, не более, 0,8 кг

Достоинства

-низкая стоимость сигнализатора по сравнению с аналогами;

-сокращение количества кабельных линий связи;

-шлейфовое соединение датчиков (4-х проводная линия для 2-х пороговых систем, 3-х проводная для однопороговых);

-возможность одновременного контроля токсичных и горючих газов в произвольной комбинации;

-возможность подключения на один шлейф к БПС-3 до 16 датчиков на ДВК и 30 датчиков на ПДК рабочей зоны или комбинация датчиков (рассчитывается по потребляемой мощности);

-длина линии связи до 1000 м;

-возможность передачи информации о концентрации контролируемых газов по RS485 с адресным указанием датчика для СТГ-3-И;

-световая (для всех) и звуковая (для модификации СТГ-3-И) сигнализация по месту установки датчиков;

-высокая степень защиты от пыли и влаги IP65;

-возможность демонтажа датчика без нарушения целостности шлейфа;

-средний срок службы датчика не менее 3 лет;

-коробки соединительные  КСГ  и КСГИ позволяют, не производя демо нтажа сигнализаторов, осуществлять градуировку сигнализаторов при помощи ключа «iButton» по месту их установки.

Комплект поставки

Сигнализатор СТГ-3, комплект ЗИП, руководство по эксплуатации, методика поверки.

За отдельную плату поставляется:

1)коробка соединительная  КС (ИБЯЛ.426479.045)  ил и коробка соединительная с гнездом «iButton» КСГ (ИБЯЛ.426479.045-01) для сигнализаторов СТГ-3-ХХ;

2)коробка соединительная КСИ (ИБЯЛ.426479.045-02) или коробка соединительная с гнездом «iButton» КСГИ (ИБЯЛ.426479.045-03) для сигнализаторов СТГ-3-И-ХХ;

3)блоки питания и сигнализации:

-БПС-3 (ИБЯЛ.426479.046) для сигнализаторов СТГ-3-ХХ;

-БПС-3-И (ИБЯЛ.426479.046-01) для сигнализаторов СТГ-3-И-ХХ;

4)ЭХД и ТХД для замены выработавших свой ресурс (обозначения ЭХД и ТХД, в зависимости от исполнения сигнализаторов);

5)вентиль точной регулировки ИБЯЛ.306577.002;

6)индикатор расхода ИБЯЛ.418622.003-05;

7)генератор ГДП-102 ИБЯЛ.413142.002;

8)источник микропотока      «ИМ03-М-А2» ИБЯЛ.418319.013 ТУ-2003;

9)источник микропотока S02 «ИМ05-М-А2» ИБЯЛ.418319.013 ТУ-2003;

10)источник микропотока Cl2«ИМ09-М-А2» ИБЯЛ.418319.013 ТУ-2003;

11)источник микропотока N02 «ИМ0О-0-Г1» ИБЯЛ.418319.013 ТУ-2003;

12)баллоны с ПГС;

13)фильтры для защиты ТХД и ЭХД от вредных веществ;

14)диск CD-RИБЯЛ.431212.002 с программным обеспечением для БПС-3-И и СТГ-3-И;

15)колпачок поверочный ИБЯЛ.725322.002;

16)адаптер  DS9097U-S09  и переходник DS1402RP8;

17)ключ iButton DS1971-F5.
