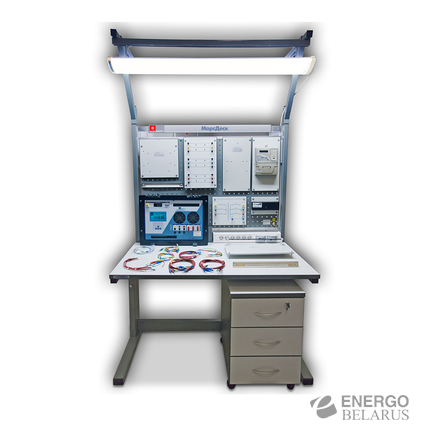

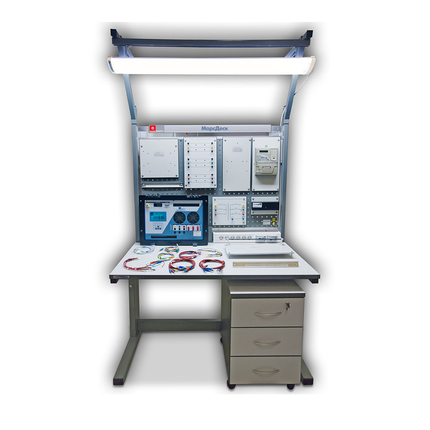

Стенд учебный для обучения/повышения квалификации электротехнического персонала МарсДеск - АИИС КУЭ

Назначение:

Лабораторный учебный стенд «МарсДеск - АИИС КУЭ» предназначен для обучения/повышения квалификации электротехнического персонала по техническому обслуживанию и эксплуатации средств учета, мониторинга качества электрической энергии и выявлению хищения электроэнергии.

Учебный стенд позволяет получить практические навыки по следующим видам работ:

1. Установка, замена, инструментальная проверка и техническое обслуживание средств учета электрической энергии (счетчиков, измерительных трансформаторов, УСПД, вторичных измерительных цепей, УСВ и т.д.), включая:

• снятие, построение и анализ векторных диаграмм трехфазных счетчиков электрической энергии, включенных в трехпроводную или четырехпроводную сеть;
• программирование и считывание данных локально со средств учета;
• измерение погрешности однофазных и трехфазных счетчиков электрической энергии на месте эксплуатации без разрыва токовых цепей;
• измерение фактической нагрузки вторичных цепей (трансформаторов тока и напряжения) в измерительных комплексах учета электрической энергии;
• измерение потерь напряжения в линиях подключения счетчика к трансформатору напряжения;

2. Выявление несанкционированных изменений в измерительных комплексах по учету электрической энергии, применяемых с целью искажения результатов измерений (хищения электроэнергии).

3. Установка, замена и техническое обслуживание средств измерения показателей качества электрической энергии (СИ ПКЭ).

Состав:

• Источник переменного тока и напряжения трехфазный программируемый «Энергоформа 3.3-12М
• Стол лабораторный
• Комплект освещения рабочего стола  2х36W
• Блок c розетками, автоматическим  выключателем и УЗО
• Тумба выдвижная (3 ящика)
• Панель ТТ в сборе
• Панель ТН в сборе
• Панель монтажная УСПД
• Панели монтажные для счетчиков
• Панель КИП
• DIN-рейка
• Коробка испытательная переходная
• Комплект кабелей для сборки схем

Дополнительно в комплект поставки могут быть включены переносные средства проверки:

• эталонный прибор «Энергомонитор-3.3Т1»
• вольтамперфазометр «ПЭМ-02И»
• прибор «Энерготестер ПКЭ-А»
• прибор программирования и считывание данных со средств учета «ПЭМ-А»
• модуль «МКВ-02Ц»
• Notebook с ПО
