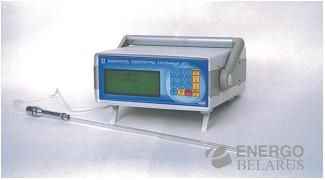

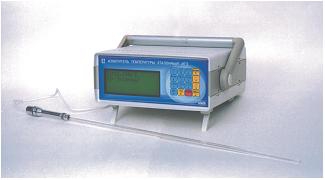

Измерители температуры эталонные ИТЭ

Измерители температуры эталонные ИТЭ (в дальнейшем – измеритель ), предназначены для измерения температуры среды, а также для использования в качестве эталонных средств измерений при поверке средств измерений.

Измеритель состоит из измерительного блока и погружного платинового термометра сопротивления с номинальным сопротивлением 100 Ом, аттестованного в соответствующем диапазоне температур. Измеритель содержит внутренний микропроцессор, который преобразует измеренное значение сопротивления в значение температуры согласно положениям Международной температурной шкалы 1990 г. (МТШ-90). Термометр сопротивления соединяется с измерительным блоком по четырехпроводной схеме. Два независимых входа измерения позволяют регистрировать температуру или электрическое сопротивление двух датчиков, а также измерять разность температур. Измеритель имеет интерфейс RS-232C и программное обеспечение, позволяющее передавать данные от измерителя на компьютер.

Измеритель изготавливается в двух модификациях ИТЭ и ИТЭ.1.

Питание измерителя осуществляется от сети переменного тока (220 ±22) В, частоты (50 ± 1,0) Гц.

Зарегестрирован в государственном реестре средств измерений РБ №03 10 19110

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Основные параметры и характеристики:

1.1 Измеритель соответствует требованиям настоящих ТУ и комплекту конструкторской документации согласно 100270996.007-ИТЭ 01.01.00, утвержденному в установленном порядке.

Параметры и размеры:

1. Масса измерителя не более 3 кг.

2. Габаритные размеры не более 320х320х120 мм.

Основные технические характеристики:

1 .Пределы допускаемой абсолютной погрешности измерительного блока для ИТЭ, ИТЭ.1, ИТЭ.2 должны быть ± 0,0015 Ом при измерении сопротивлений 0, 10 и 100 Ом.

2 .Границы доверительного интервала абсолютной погрешности измерения температуры при доверительной вероятности 0,95 и коэффициенте охвата 2 должны быть не более:

для модификации измерителя ИТЭ:

±0,010 К (в диапазоне от 193,15 до 273,16 К)

±0,010 °С (в диапазоне от 0 до 231,928 °С)

±0,030 °С (в диапазоне от 231,928 до 419,527 °С);

для модификации измерителя ИТЭ.1:

±0,030 К (в диапазоне от 193,15 до 273,16 К включительно)

±0,040 °С (в диапазоне от 0 до 231,928 °С включительно)

±0,070 °С (в диапазоне от 231,928 до 419,527 °С включительно).

3. Нестабильность измерения должна быть не более 0,003 °С (0,001 Ом) за 3 месяца.

4. Диапазон измерения температуры среды от 193 К до 693 К (от –80 °С до 420 °С)

5. Время одного измерения не более 1,8 с.

6. Время установления рабочего режима не более 30 мин.

7. Время непрерывной работы не менее 8 часов.

8. Номинальная ступень квантования равна 0,0001 °С.

9. Измеритель выполняет следующие функции:

- индикация измеряемой мгновенной температуры; средней температуры по нескольким измерениям; минимальной, максимальной температуры за время измерения; разности температур, измеренных по двум входам измерителя;

- индикация измеряемого мгновенного электрического сопротивления датчика; среднего электрического сопротивления датчика по нескольким измерениям;

- передача измеренной температуры или сопротивления на компьютер через разъем RS-232C;

- звуковая сигнализация и визуальная индикация выхода внутренних термостатов на рабочий режим.

10. Потребляемая мощность должна быть не более 10 В×А.

   В комплект поставки измерителя входят:

- измеритель температуры эталонный ИТЭ – 1 шт.;

- платиновый термометр сопротивления номинальным сопротивлением 100 Ом – 2 шт.;

-элемент нулевого сопротивленния («закоротка») – 1 шт.;

- кабель для подключения к мерам электрического сопротивления – 1 шт.;

-паспорт – 1 экз.;

- руководство по эксплуатации – 1 экз.;

- методика поверки – 1 экз.;

- упаковка – 1 шт.
