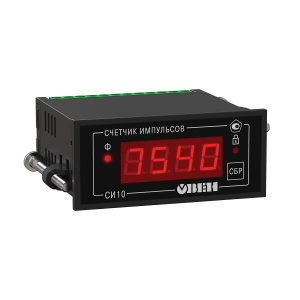

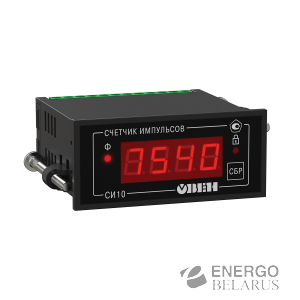

Счетчик импульсов простой СИ10 ОВЕН
Характеристики
| Производитель | ОВЕН |
| Страна производитель | Россия |
Абсолютно простой счетчик, не требующий никаких настроек. Нужно только подключить датчик и подать питание на прибор.
Максимальный предел счета - 9999 импульсов. После превышения этого значения счетчик обнуляется, и счет продолжается.
Максимальная частота счета входных импульсов - 200 Гц.
Цифровой счетчик импульсов выпускается в корпусе Щ3.
Назначение
Может использоваться для подсчета количества продукции на транспортере, подсчета числа посетителей, суммарного количества изделий и т.п.
Счетчик импульсов ОВЕН СИ10 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать при отрицательных температурах до -20 °С.
Может идти на замену давно выпускаемого СИ8 если необходим обычный счет с отображением на экране, при невысоких частотах следования импульсов.
Также следует отметить, что цена на это изделие выгодно отличается от стоимости СИ8.
Основные функциональные возможности:
- Прямой счет импульсов, поступающих от подключенного к прибору датчика.
- Два дискретных входа для организации счета и реализации функции «Сброс».
- В качестве датчика могут быть использованы герконы, сухие контакты, бесконтактные датчики NPN-типа.
- Кнопка «СБРОС» на лицевой панели прибора, с возможностью блокировки.
- Сохранение результатов счета при отключении питания.
- Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А.
Технические характеристики:
| Основные технические данные | |
|
Диапазон постоянного напряжения питания, В: |
10,5 до 34 В (номинальные значения 12 или 24 В) |
|
Максимальная потребляемая мощность, ВА, не более |
5 |
| Количество разрядов индикации | 4 |
|
Масса, кг, не более: |
0,5 |
|
Средний срок службы, лет |
8 |
|
Межповерочный интервал, лет |
2 |
| Габаритные размеры и степень защиты корпуса | 74×32×70, IP54 (со стороны передней панели) |
|
Характеристики входов |
|
| Подключаемые датчики |
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); n-p-n–типа с открытым коллекторным выходом |
|
Номинальный ток опроса датчиков, мА |
12 |
|
Номинальное напряжение питания датчиков, В |
24 |
|
Нестабильность напряжения питания датчиков, % |
10 |
|
Характеристики счетчика импульсов |
|
|
Частота счетных входных импульсов, Гц, не более |
200 |
|
Длительность импульса по счетном входе, мкс, не менее |
1250 |
|
Длительность импульса по входу сброс, мс, не менее |
300 |
|
Частота входного фильтра, Гц |
10 |
Предел допускаемой основной погрешности ±1 единица младшего разряда в соответствии с ГОСТ 24907.
Прибор эксплуатируется при следующих условиях:
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха от минус 20 до +70 °С;
- верхний предел относительной влажности воздуха - не более 95 % при температуре +35 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
