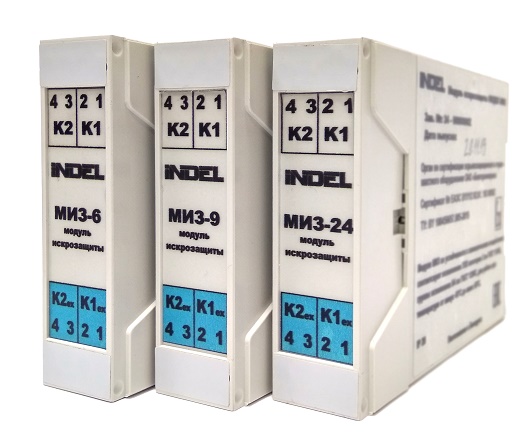

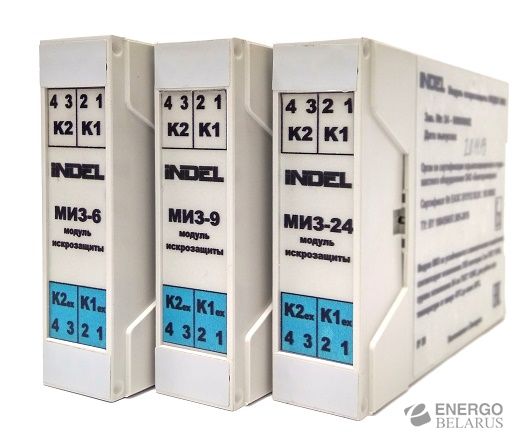

Модуль искрозащиты ИНДЕЛ МИЗ-9

Тип

Пассивный 2-х канальный

Вид взрывозащиты

Искробезопасная электрическая цепь, уровень «ia»

Максимальное  напряжение, Um, B

250

Максимальное выходное напряжение  канал 1, Uо, В

≤ 9,0

Максимальное выходное напряжение  канал 2, Uо, В

≤ 10,0

Максимальный выходной ток канал 1, Iо, А

≤ 0,22

Максимальный выходной ток канал 2, Iо, А

≤ 0,33

Максимальная внешняя индуктивность канал 1, Lо, мГн

IIA     2

IIB           1

IIC           0.2

Максимальная внешняя индуктивность канал 2, Lо, мГн

IIA      0,8

IIB          0,3

IIC            0,1

Максимальная внешняя емкость канал 1, Со, мкФ

IIA       100

IIB       10

IIC           1

Максимальная внешняя емкость канал 2, Со, мкФ

IIA       20

IIB       5

IIC           1

Максимальное проходное сопротивление одного плеча канала 1, Rmax, Ом

38

Максимальное проходное сопротивление  одного плеча канала 2, Rmax, Ом

22

Верхний предел диапазона изменения сигнала канала 1, В/мА

7,5/45

Верхний предел диапазона изменения сигнала канала 2, В/мА

9/90

Номинальный  ток предохранителя канала 1, мА

50

Номинальный  ток предохранителя канала 2, мА

100

Максимальное допустимое рабочее напряжение на входе  канал 1, Uвх, В

7.5

Максимальное допустимое рабочее напряжение на входе  канал 2, Uвх, В

9
