Óñòàíîâêà ïðèòî÷íî-âûòÿæíàÿ ÂÅÍÒÑ ÂÓÝ 100Ï ìèíè áåç íàãðåâàòåëÿ

Технические характеристики:

Производитель	VENTS
Страна производитель	Украина
Тип рекуператора	Пластинчатый
Производительность	106.0(куб. м/час)
Эффективности рекуперации тепла	72.0(%)
Потребляемая мощность	56.0(Вт)
Напряжение сети	220~240 В
Частота тока	50(Гц)
Максимальная температура окружающей среды	50.0(град.)
Минимальная температура окружающей среды	-25.0(град.)
Пульт дистанционного управления	Да
Уровень шума	32.0(дБ)
Вес	10.0(кг)
Гарантийный срок	24(мес

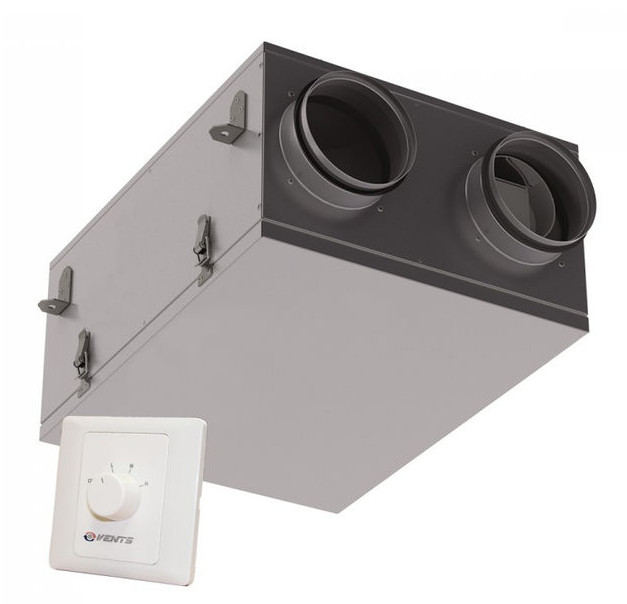

Компактная приточно-вытяжная установка ВУЭ 100 П мини (ВУТ 100 П мини) - простое и эффективное решение для создания энергосберегающей вентиляции отдельных комнат в квартирах, частных домах, мастерских, коммерческих помещениях.

Установка представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подачу свежего воздуха в помещение и удаление загрязнённого. При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор перекрестного типа.

Применение встроенного рекуператора позволяет значительно уменьшить затраты на отопление зимой и кондиционирование летом. Благодаря компактной высоте корпуса и бесшумной работе ВУЭ 100 П мини (ВУТ 100 П мини) мини может устанавливаться в помещении за подвесным потолком. Установка предназначена для соединения с круглыми воздуховодами номинальным диаметром 125 мм. Небольшая воздухораспределительная сеть позволит вентилировать от одного до нескольких помещений. Регулирование расхода воздуха осуществляется при помощи переключателя скоростей А3 (П3-1-300).

Корпус

Корпус изготовлен из коррозионностойкого алюмоцинка с внутренней тепло- и звукоизоляцией из пенофола толщиной 15 мм. Для удобного монтажа корпус оснащён крепёжными уголками. Крепление откидной панели к корпусу при помощи петель обеспечивает быстрый и удобный доступ к внутренним узлам для обслуживания. Также установка оборудована двумя обратными клапанами: в приточном и вытяжном каналах.

Фильтр

Для очистки приточного и вытяжного воздуха используются два встроенных фильтра со степенью очистки G4. Фильтры предотвращают попадание грязного воздуха в помещение и служат защитой элементов установки от засорения.

Вентиляторы

Установка оснащена надёжными и экономичными приточным и вытяжным центробежными вентиляторами с вперёд загнутыми лопатками. Двигатель оборудован подшипниками качения для увеличения срока службы (прим. 40 тыс. рабочих часов). Подшипники не требуют обслуживания и имеют запас смазочного материала, достаточного для всего срока эксплуатации.

Рекуператор ВУЭ 100 П мини

Пластинчатый энтальпийный рекуператор перекрестного тока выполнен из полимеризированной целюлозы с эффективностью от 64 до 72%. Рекуператор позволяет утилизировать не только тепло, но и влагу, вследствие чего в помещение поддерживается определенный уровень влажности. В летнее время рекуператор охлаждает и осушает приточный воздух, а в зимнее - подогревает и увлажняет.

Водяной пар «конденсируется» из влажного отработанного воздуха и впитывается пластинами рекуператора. Полученная влага и тепло передаются приточному воздуху, при этом полностью исключается передача микробов и неприятных запахов.

Рекуператор ВУТ 100 П мини

В установке применяется высокоэффективный пластиковый рекуператор перекрестного тока. Под блоком рекуператора расположен поддон для сбора и отвода конденсата.

Принцип работы

Теплый воздух из помещения проходит через очищающий фильтр, поступает в рекуператор и, передав ему большую часть тепла, удаляется при помощи вытяжного вентилятора.

Холодный воздух, проходя через очищающий фильтр, поступает в рекуператор, и, получив тепло от удаляемого воздуха, поступает в помещение при помощи приточного вентилятора.

Рекуператор позволяет значительно уменьшить потери тепловой энергии и затраты на подогрев приточного воздуха в холодный период года.

Управление

Регулирование расхода воздуха осуществляется в 3- х режимах при помощи переключателя скоростей А3 (П3-1-300):

• 1-я скорость – 57 м3/ч, 24 дБ(А)
• 2-я скорость – 78 м3/ч, 32 дБ(А)
• 3-я скорость – 106 м3/ч, 41 дБ(А)

Выносной переключатель скоростей может быть размещён в удобном для пользователя месте.

Защита рекуператора

Для защиты рекуператора от обмерзания в холодное время года внутри корпуса установлен термостат (отключение приточного вентилятора для подогрева рекуператора потоком теплого воздуха из помещения).

Монтаж

Благодаря минимальной высоте корпуса установка монтируется внутри помещений за подвесными потолками в горизонтальном положении и присоединяется к воздуховодам диаметром 125 мм.

Пример монтажа:

Монтаж ВЕНТС ВУЭ 100 П мини в квартире
