Вентиляторные блоки ВБКП

Блоки ВБКП выполнены аналогично вентблокам кондиционеров типа КЦКП, хотя несколько уменьшены во внешних размерах. Монтаж этих агрегатов проще монтажа широко применяемых традиционных вентиляторов. Возможна их установка вне здания, в т. ч. на кровле, в комплекте с кондиционерами и приточными камерами.

Базовым вариантом поставки является: корпус с несущей рамой и вентилятор с электродвигателем.

Вентиляторные блоки ВБКП используются в системах вытяжной и приточной вентиляции. Они хорошо компонуются с дополнительными элементами для очистки, подогрева или охлаждения воздуха, подаваемого в помещение, с элементами шумоглушения, что позволяет легко приспособить блоки к системам приточновытяжной вентиляции с утилизацией тепла вентвыбросов с использованием промежуточного теплоносителя.

Дополнительно поставляются:

• мягкая вставка на выхлопе;


• приемный клапан с приводом;


• обратный клапан на выходе;


• панель с окном заданного размера на выходе;


• защитная решетка на входе или выходе;


• неподвижная жалюзийная решетка на входе (защита от осадков) и др.

Кроме того, могут быть поставлены раздельные и совмещенные щиты КИП и управления, включая необходимые средства контроля за работой элементов блока, как самостоятельные, так и в комплекте с приточными устройствами.

Существует специальное «уличное» исполнение.

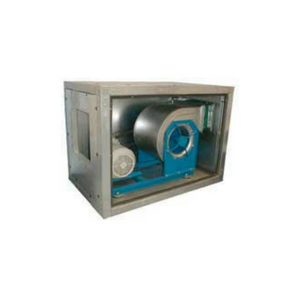

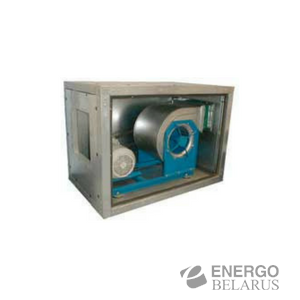

Корпус блока прямоугольного сечения каркасно-панельной конструкции изготовлен из оцинкованной стали со слоем тепло и звукоизоляции, имеет съемные (или на петлях) панели (1, 2) с соответствующей (правой и левой) стороны для инспекции и обслуживания. Внутри корпуса на виброизоляторах (5) установлен вентилятор двустороннего всасывания (4) с приводом от электродвигателя (7) через ременную передачу.

Диаметры рабочих колес D от 140 до 1400 мм.

• загнутыми вперед лопатками (типа ADH, GXLF), более простые по конструкции (изготовлено из оцинкованной стали), имеющие более низкий КПД;


• загнутыми назад лопатками (типа RDH, GXLB), изготовленными из стали с покрытием, или из полиамида, упрочненного стекловолокном, имеющие более высокий КПД и несколько меньший шум.

Для обеих серий колес применяются одинаковые спиральные корпуса, изготовленные из оцинкованной листовой стали без использования электросварки, что уменьшает вероятность возникновения очагов коррозии.

Выхлопной патрубок вентилятора отделен от корпуса блока мягкой вставкой (3). Вентиляторы применяются в двух вариантах исполнения, различающихся конструкцией подшипниковых узлов (последний — усиленный, при давлениях более 1500 Па).

Шариковые подшипники с герметичными узлами смазки, установленные в стальных корпусах с резиновой втулкой, рассчитаны на длительный срок эксплуатации (при обоих исполнениях) и не требуют пополнения смазки в течение всего срока службы.
