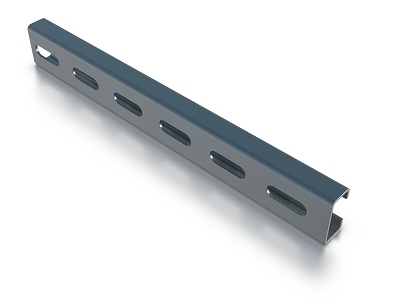

Профиль монтажный С-образный К101 - К108
Характеристики
Профили электромонтажные предназначены для изготов ления различных видов при производстве электромонтажных работ, для крепления проводов, кабелей, труб и аппаратов на электроконструкциях и строительных элементов зданий.
| Технические характеристики | |
|---|---|
| Климатическое исполнение | У2 |
| Изготавливается по | ТУ 36-1434-2005 |
| Код ОКП | 344962 |
| Материал изготовления | сталь с лакокрасочным покрытием |
| Тип | Размеры, мм | Число отверстий | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|
| H | B | l | l1 | t | h | S | |||
| К101/1У2 | 25 | 10 | 25 | 5,5 | 30 | 8 | 1,5 | 33 | 0,55 |
| К108/1У2 | 40 | 20 | 32 | 11 | 40 | 20 | 2 | 25 | 1,25 |
Параметры профилей для расчетов на прочность.
| Общая часть типа | Номер рисунка | Площадь сечения, см | Справочные значения для осей | Расстояние от центра тяжести до стенки, см | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Х-Х | Y-Y | |||||||||
| Jx,см4 | Wx,см3 | jx, см | Jy,см4 | Wy,см3 | jy, см | X0 | Y0 | |||
| К101/1 К101/2 | а | 0,66 | 0,67 | 0,53 | 1,05 | 0,145 | 0,23 | 0,47 | 0,46 | 1,2 |
| К108/1 К108/2 | 1,52 | 4,18 | 2,09 | 1,66 | 0,86 | 0,78 | 0,75 | 0,89 | 2,0 | |
Обозначения величин: J - момент инерции;W-момент сопротивления; i - радиус инерции.
