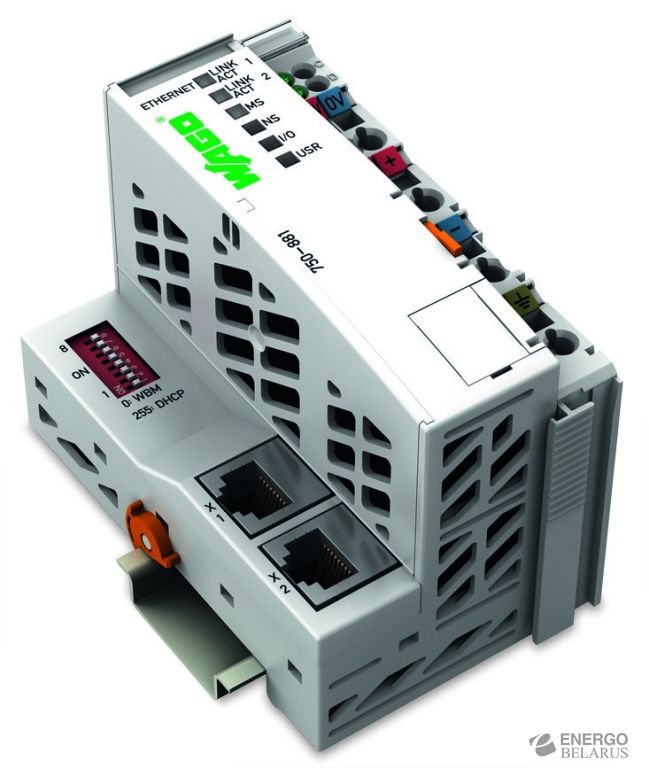

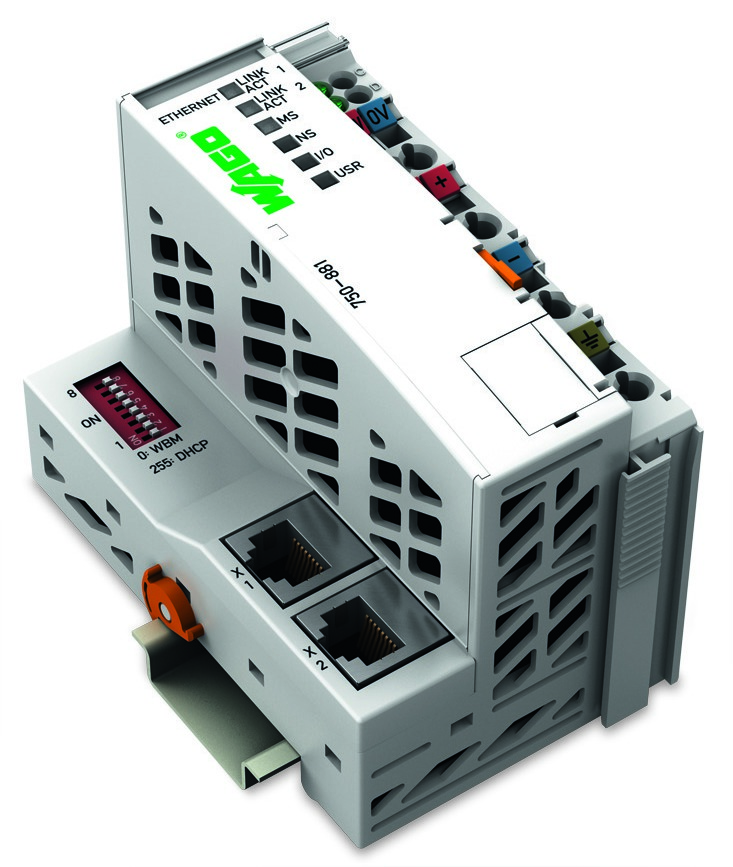

Контроллер ETHERNET WAGO 750-881
Характеристики
| Производитель | Wago |
| Артикул | 750-881 |
ПЛК 750‐881 ETHERNET подсоединяет ETHERNET к модульной системе WAGO‐I/O‐SYSTEM.
ПЛК выполняет автоматическое конфигурирование и создает локальный образ процесса, который может включать аналоговые, дискретные или специализированные модули. Данные аналоговых и специализированных модулей передаются в виде слов и/или байтов, дискретные данные передаются побитово.
Два интерфейса ETHERNET, а также интегрированный маршрутизатор позволяют встраивать полевую шину в топологию сети. Это позволяет отказаться от использования таких дополнительных сетевых устройств, как маршрутизаторы или концентраторы. Оба согласующих устройства поддерживают автоматическое согласование скорости передачи и Auto-MDI(X).

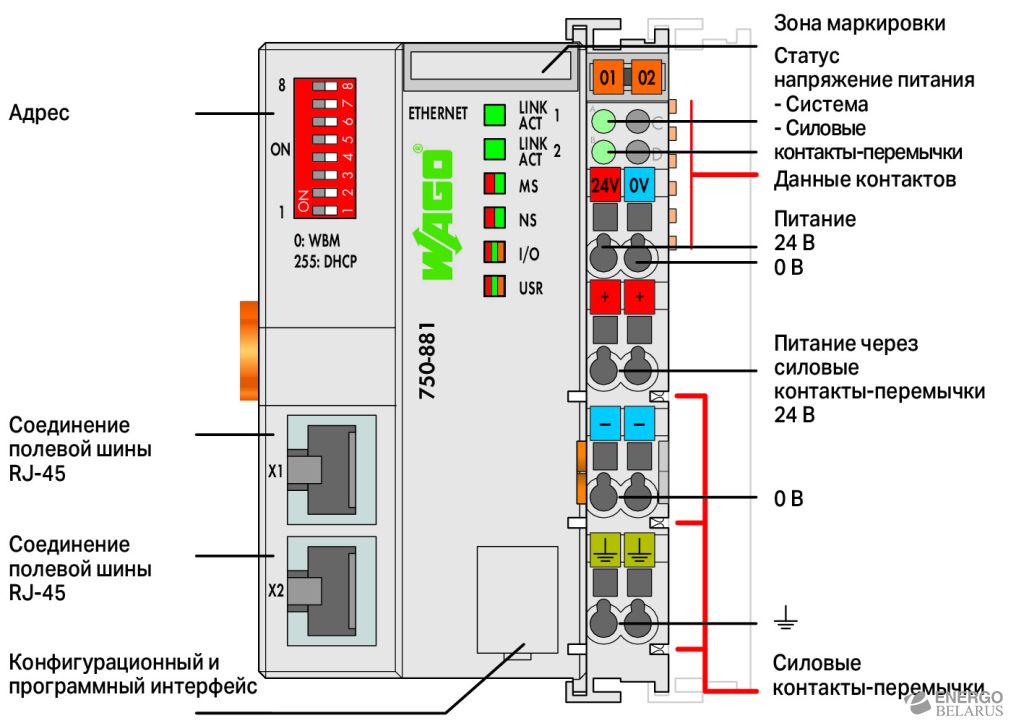

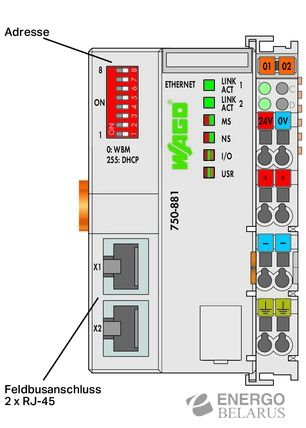

DIP-переключатель конфигурирует последний байт IP-адреса и может использоваться для присвоения IP-адреса.
ПЛК предназначен для передачи данных по полевой шине в сетях Ethernet/IP и MODBUS. Также он поддерживает широкий перечень стандартных протоколов ETHERNET (напр., HTTP, BootP, DHCP, DNS, SNTP, SNMP, FTP). Интегрированный веб-сервер предоставляет пользователю возможность выполнять конфигурацию и получать информацию о состоянии от контроллера. Программируемый контроллер IEC 61131-3 способен выполнять несколько задач, а также оснащен каналом реального времени RTC с аварийным батарейным питанием.
Характеристики:
| Имя | Значение |
| Связь | EtherNet/IP |
| Протоколы | HTTP |
| Visualization | Web-Visu |
| Процессор | 32 bits |
| Programming languages per IEC 61131-3 | Instruction List (IL) |
| Программирование | WAGO-I/O-PRO V2.3 |
| Configuration options | WAGO-I/O-CHECK |
| Baud rate (communication/fieldbus 1) | 10/100 Mbit/s |
| Baud rate | 10/100 Mbit/s |
| Скорость передачи | Класс D согласно EN 50173 |
| Program memory | 1024 kByte |
| Data memory | 512 kByte |
| Software non-volatile memory [KB] | 32 |
| Количество модулей ввода-вывода (на узел) | 250 |
| Number of I/O modules without bus extension max. | 64 |
| Max. input and output process image (fieldbus) | 1020 Words/1020 Words |
| Тип. входной ток при номинальной нагрузке (24 В) [mA] | 500 |
| Эффективность источника питания (тип.) при номинальной нагру | 90 |
| Current consumption, system supply [mA] | 450 |
| Total current for system supply [mA] | 1700 |

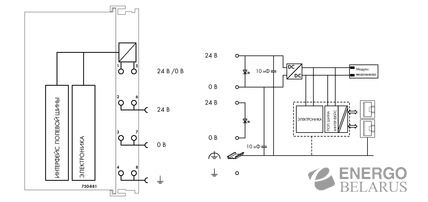

| Field supply voltage | DC 24 V (-25 … 30 %); via power jumper contacts |
| Current carrying capacity of the power jumper contacts [A] | 10 |
| Number of outgoing power jumper contacts | 3 |
| Изоляция | 500 В между системой и источником питания |
| Connection technology: communication/fieldbus | EtherNet/IP: 2 x RJ-45; Modbus TCP/UDP: 2 x RJ-45 |
| Connection technology: system supply | 2 x CAGE CLAMP® |
| Connection technology: field supply | 6 x CAGE CLAMP® |
| Connection type (1) | System-/Feldversorgung |
| Размеры одножильных проводников | 0.08 … 2.5 мм² / 28 … 14 AWG |
| Тонкие многожильные проводники | 0.08 … 2.5 мм² / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 мм / 0.31 … 0.35 в |
| Connection technology: device configuration | 1 x 4-pole male connector |
| Ширина | 61.5 мм / 2.421 дюйм |
| Высота | 71.9 мм / 2.831 Inch |
| Высота от верхнего края DIN-рейки | 64.7 мм / 2.547 в |
| Длина | 100 мм / 3.937 дюйм |
| Вес [г] | 159.179 |
| Цвет | светло-серые |
| материал корпуса | Polycarbonate, polyamide 6.6 |
| Маркировка соответствия | CE |
| Ambient temperature (operation) | 0 … 55 °C |
| Ambient temperature (storage) | -25 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения (5) | 2 per IEC 61131-2 |
| Относительная влажность воздуха (без конденсации) [%] | 95 |
| Монтажное положение | любой |
| Тип монтажа | DIN-рейка 35 мм |
| Виброустойчивость | 4g per IEC 60068-2-6 |
| Ударопрочность | 15g per IEC 60068-2-27 |
| ЭМС - помехоустойчивость | acc. to EN 61000-6-2, marine applications |
| ЭМС - излучение помех | acc. to EN 61000-6-3, marine applications |
| Устойчивость к воздействию загрязняющих веществ | Per IEC 60068-2-42 and IEC 60068-2-43 |
| Пожарная нагрузка [MJ] | 3.434 |
| Permissible H2S contaminant concentration at a re | 10 |
| Permissible SO2 contaminant concentration at a re | 25 |
| Тип упаковки | BOX |
| Product Family | 750 Series Controllers |
| Функция продукта | 750 Series controllers |
