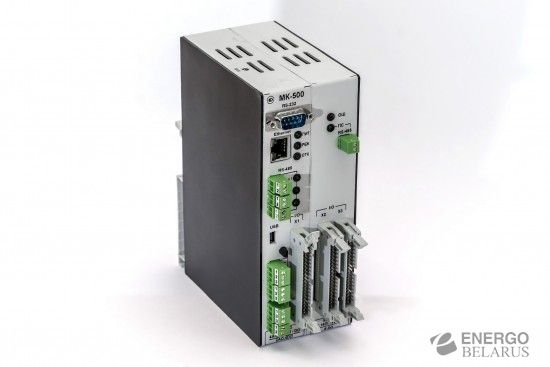

Миниконтроллер МК-500-12

  • Опт
  • Под заказ Проверено

Код товара: 154-142-1

Заказать Заказать звонок

Характеристики

Производитель Волмаг (Wolmag)
Страна производитель Россия

Миниконтроллер МК-500-12 предназначен для управления котлоагрегатов средней мощности, газовой арматурой, насосами - автономно или в составе АСУТП.

Миниконтроллер имеет блочную конструкцию в минимальном (один субблок МЦ - модуль центральный) или максимальном( два субблока МЦ + МР модуль расширения) составе.

Данная конструкция с встроенными каналами ввода/вывода обеспечивает минимальную стоимость одного управляющего или информационного канала.

По своим характеристикам МК-500-12 заменяет снятые с производства.

Технические характеристики:

  • Частота центрального процессора - 180 МГц.
  • Статическое ОЗУ - 2 Мб.
  • Динамическое ОЗУ -16 Мб.
  • FLASH-ПЗУ для архивации данных- 32 Мб.
  • Параллельное выполнение составных частей технологической программы на языках ФАБЛ и ПРОТЕКСТ.
  • Наличие операционной системы реального времени.

Языки программирования:

  • язык класса FBD – ФАБЛ (библиотека из более 200 алгоритмов);
  • язык класса ST – ПроТекст.

Аналоговые входы МК-500-12 имеют индивидуальную гальваническую изоляцию, аналоговые выходы – групповую изоляцию по два канала.

Аналоговые входы МЦ-12 (4 входа) универсальные: Выбор типа аналогового входного сигнала 0-5 мА, 4-20 мА, термосопротивление или термопара выполняется программно.

Выбор типа аналогового выходного сигнала (0-5) мА или (4-20)мА выполняется программно.

Дискретные входы МК-500-12 имеют групповую гальваническую изоляцию по четыре или восемь каналов в группе, дискретные выходы – по два канала в группе.

Напряжение дискретных входных и выходных сигналов = (24±6) В, максимальный выходной ток 0,3 А.

Характеристика Минимальное исполнение (МЦ-12) Максимальное исполнение (МЦ-12+МР-20)
Количество аналоговых сигналов Входных 4 (AI, TR, TC) 4 (AI, TR, TC) + 8 (AI)
Выходных 2 2
Количество дискретных сигналов Входных 8 24
Выходных 4 12
Количество дискретных входов/выходов 6 18

В контроллере МК-500-12 имеется канал измерения окружающей температуры, с помощью которого можно реализовать систему регистрации температуры и температурного регулирования по месту расположения самого контроллера.

В контроллере МК-500-12 в модуле МЦ-12 первые 4 дискретных входа параллельно с вводом дискретного ввода выполняют функцию счёта импульса.

Параметры входного сигнала: логический 0 - от 0 до 7 В, логическая 1 - от 9 до 30 В, частота до 2 кГц.

Функция счёта импульсов позволяет считывать данные с расходомеров Взлёт ЭМ, ПРЭМ, УРЖ2, ИПРЭ-7, РАПИРА-ПВ и других с перечисленными выше параметрами выходного сигнала.

Цифровые интерфейсные каналы в МК-500-12 предназначены:

В модуле МЦ-12.

  • Интерфейс RS-232 (разъём RS-232) - для связи с инженерной станцией, модемом;
  • 4 интерфейса RS-485 (клеммные колодки КАН1, КАН2 КАН3 КАН4) - для связи (КАН1 и RS-232 - это один физический канал микропроцессора, надо использовать один из 2 интерфейсов):
    • с инженерной станцией;
    • с АРМ оператора;
    • ведущими устройствами (БК-500М, БК-500К или любые устройства по протолу MODBUS RTU);
    • с устройствами ПС (модули УСО и УСО-Д из состава контроллера КР-500М по протоколу МАГИСТР или любые устройства по протоколу MODBUS RTU).
  • Интерфейс Ethernet (только на МЦ -12):
    • для связи с инженерной станцией или с АРМ оператора (по протоклу МАГИСТР (TCP или UDP) и MODBUS TCP;
    • для организации контроллерной сети.
  • Интерфейс USB - (виртуальный СОМ-порт) для связи с инженерной станцией.

В модуле МР-20.

Интерфейс RS-485 (клеммные колодки КАН-5, КАН-6) для связи с полевыми устройствами:

  • модулями УСО и УСО-Д из состава контроллера КР-500М (до 16 модулей)
  • устройствами, работающими про протоколу MODBUS RTU
  • электросчётчики MEРКУРИЙ и СЭТ
