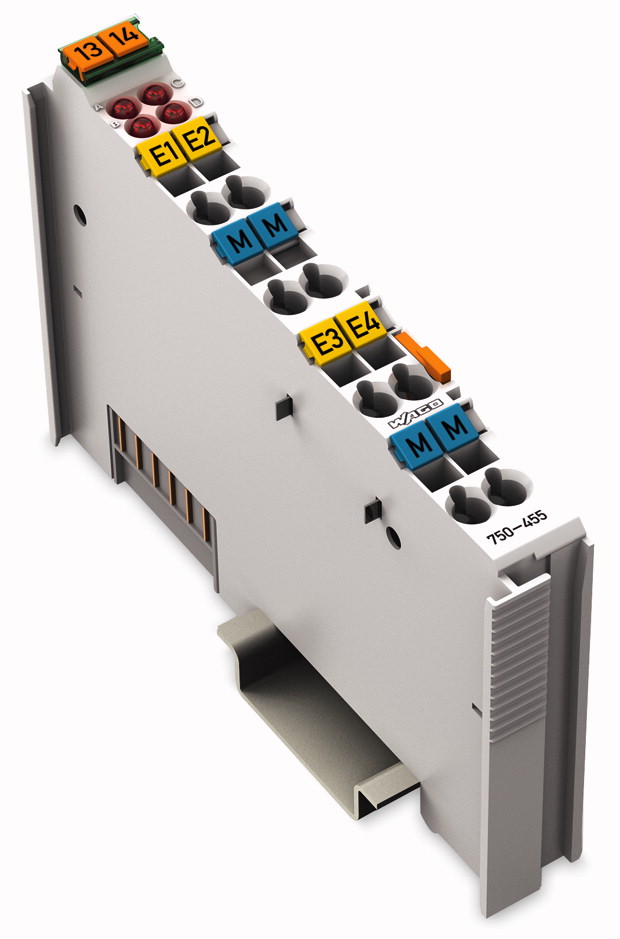

Модуль аналогового ввода WAGO 750-455
Характеристики
| Производитель | Wago |
| Артикул | 750-455 |
| Количество аналоговых входов | 4 |
Аналоговый модуль ввода генерирует сигналы со стандартным значением 4 – 20 мА. Входной сигнал электрически изолирован и передается с разрешением 12 бит. Для энергоснабжения модуля используется внутреннее системное питание. Входные каналы модуля имеют один общий потенциал земли.
Характеристики:
| Имя | Значение |
| Number of analog inputs | 4 |
| Total number of channels (module) | 4 |
| тип сигнала | Current |
| Type of signal current | DC 4 … 20 mA |
| Sensor connection | 4 x (2-conductor) |
| Входное напряжение (макс.) | 32 В |
| Signal characteristic | Single-ended |
| Разрешение [бит] [бит] | 12 |
| Input resistance max. [Ω] | 100 |
| Время преобразования (тип.) [мс] | 10 |
| Measurement/output error, reference temperature [°C] | 25 |
| Measurement/output error, deviation from the largest measure | ±0.1 |
| Temperature coefficient of largest measurement range [%/K] | ±0.01 |
| System supply voltage | DC 5 V; via data contacts |
| Current consumption, system supply [mA] | 65 |
| Изоляция | 500 В система/питание |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
| Connection technology: inputs/outputs | 8 x CAGE CLAMP® |
| Connection type (1) | Inputs/Outputs |
| Размеры одножильных проводников | 0.08 … 2.5 мм² / 28 … 14 AWG |
| Тонкие многожильные проводники | 0.08 … 2.5 мм² / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 мм / 0.31 … 0.35 в |
| Ширина | 12 мм / 0.472 дюйм |
| Высота | 69.8 мм / 2.748 Inch |
| Высота от верхнего края DIN-рейки | 62.6 мм / 2.465 в |
| Длина | 100 мм / 3.937 дюйм |
| Тип монтажа | DIN-рейка 35 мм |
| Цвет | светлосерый |
| материал корпуса | Polycarbonate, polyamide 6.6 |
| Пожарная нагрузка [MJ] | 1.234 |
| Вес [г] | 51.326 |
| Маркировка соответствия | CE |
| Ambient temperature (operation) | 0 … 55 °C |
| Ambient temperature (storage) | -25 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения (5) | 2 per IEC 61131-2 |
| Монтажное положение | любой |
| Относительная влажность воздуха (без конденсации) [%] | 95 |
| Виброустойчивость | 4g per IEC 60068-2-6 |
| Ударопрочность | 15g per IEC 60068-2-27 |
| ЭМС - помехоустойчивость | acc. to EN 61000-6-2, marine applications |
| ЭМС - излучение помех | acc. to EN 61000-6-4, marine applications |
| Устойчивость к воздействию загрязняющих веществ | Per IEC 60068-2-42 and IEC 60068-2-43 |
| Permissible H2S contaminant concentration at a re | 10 |
| Permissible SO2 contaminant concentration at a re | 25 |
| Тип упаковки | BOX |
| Product Family | 750/753 Series I/O-System |
| Функция продукта | Analog input |
| Product type | Analog modules |
