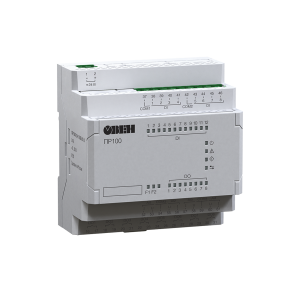

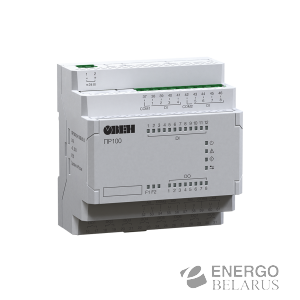

Реле программируемое компактное для локальных систем автоматизации ПР100 ОВЕН
Характеристики
| Производитель | ОВЕН |
| Страна производитель | Россия |
ПР100 - компактное программируемое реле для локальных систем автоматизации. Предназначено для управления освещением, насосными группами, вентиляторами, подъемниками, станками, для задач релейной защиты, АВР и т.д.
Прибор изготавливается в автоматном корпусе 5 DIN. Имеет на борту аналоговые и дискретные входы, а также дискретные выходы. Для управления устройствами по сети или передачи данных на верхний уровень в приборе предусмотрен интерфейс RS-485.
Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic. Загрузка алгоритма производится с помощью кабеля microUSB.
Области применения:
- Освещение.
- Насосные группы.
- Вентиляторы.
- Небольшие станки.
Особенности прибора:
Подключаемое оборудование
- 4 аналоговых входа 4…20 мА или 0…10 В (в модификации на 24 В).
- 8 релейных выходов
Коммуникационные возможности
Интерфейс RS-485, режим Master/Slave:
- Интеграция в облачный сервис OwenCloud и SCADA-системы.
- Визуализация процессов с помощью панелей оператора.
- Управление внешними устройствами по RS-485.
Конструктивные особенности
- Модульный корпус.
- Ширина корпуса 5 модулей.
- Съемные клеммники – для удобства монтажа.

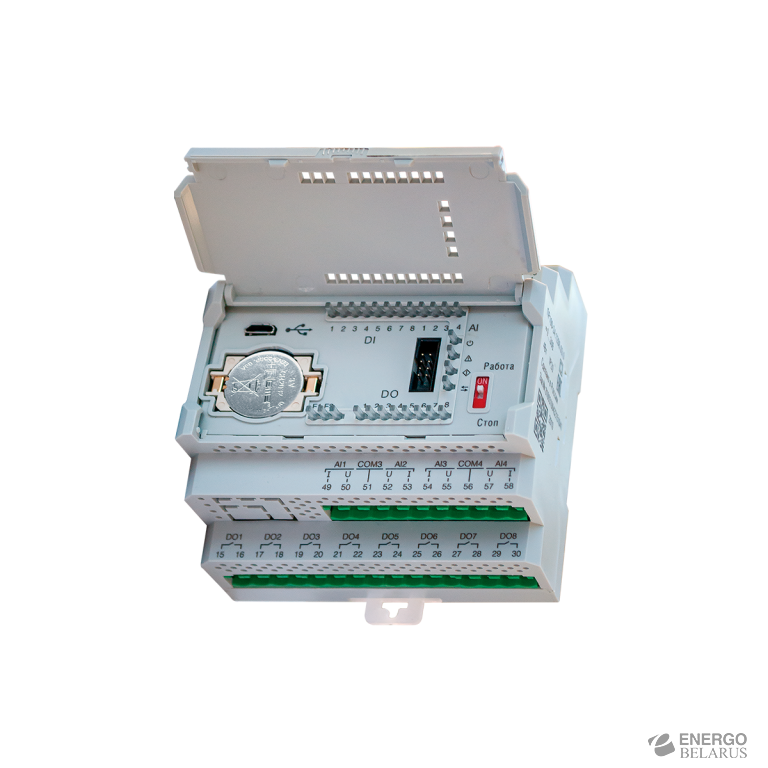

- Быстрая замена батарейки.
Функциональные возможности
- Энергонезависимые переменные.
- Управление по дням недели и времени суток.
- ПИД-регулирование.
Эксплуатация
- Два исполнения: 12 и 20 каналов ввода/вывода.
- Две модификации по питанию: =24 В и ~230 В.
- Возможность питания от бортовой сети =12 В.
- Работа в неотапливаемых помещениях: -40...+55 ºС.
- USB-порт для программирования (не требует питания при программировании).
Технические характеристики:
|
Наименование |
ПР100-230 |
ПР100-24 |
|
Программирование |
||
|
Среда программирования |
OwenLogic |
|
|
Объем Retain-памяти |
1024 байт |
|
|
Объем памяти сетевых переменных (режим slave) |
128 байт |
|
|
Стек |
динамический |
|
|
Память ПЗУ |
128 кбайт |
|
|
Память ОЗУ |
16 кбайт |
|
|
Интерфейс программирования |
microUSB |
|
|
Общие сведения |
||
| Диапазон переменного напряжения питания |
90…264 В (номинальное 230 В, при 50 Гц) |
- |
|
Диапазон постоянного напряжения питания |
127...373 В (номинальное 230 В) |
9...30 В (номинальное 24 В) |
|
Минимальное время цикла |
1 мс (зависит от сложности программы) |
|
|
Часы реального времени |
есть |
|
|
Модули расширения ПРМ |
нет |
|
|
Дискретные входы |
||
|
Количество |
до 12 |
|
|
Тип |
Дискретный фазовый (ДФ) |
Дискретный (Д) |
|
Подключаемые датчики |
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» |
|
|
- |
датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором |
|
|
Номинальное напряжение питания |
~230 В |
=24 В |
|
Гальваническая развязка |
групповая, по 4 входа (1-4 и 5-8) |
|
|
Электрическая прочности изоляции |
2830 В, групповая – 1780 В |
|
|
Аналоговые входы |
||
|
Количество |
- |
до 4 |
|
Тип измеряемых сигналов |
- |
4…20 мА, 0…10.В, дискретный |
|
Период обновления значений всех каналов, не более |
- |
20 мс |
|
Предел основной приведенной погрешности |
- |
± 0,5 % |
|
Работа в дискретном режиме |
- |
да |
|
Гальваническая развязка |
- |
отсутствует |
|
Дискретные выходы |
||
|
Количество |
до 8 |
|
|
Тип |
релейные (нормально-разомкнутые) |
|
|
Допустимый ток нагрузки, не более |
5 А при напряжении не более 250 В перем. тока, cos φ > 0,95 3 А при напряжении не более 30В пост. тока |
|
|
Гальваническая развязка |
индивидуальная |
|
|
Электрическая прочности изоляции |
2830 В, между выходами – 1780 В |
|
|
Коммуникационные возможности |
||
|
Интерфейс RS-485 (1 × RS-485 или без интерфейса – выбирается при заказе) |
||
|
Протокол связи |
Modbus RTU/ASCII |
|
|
Режим работы |
Master/Slav |
|
