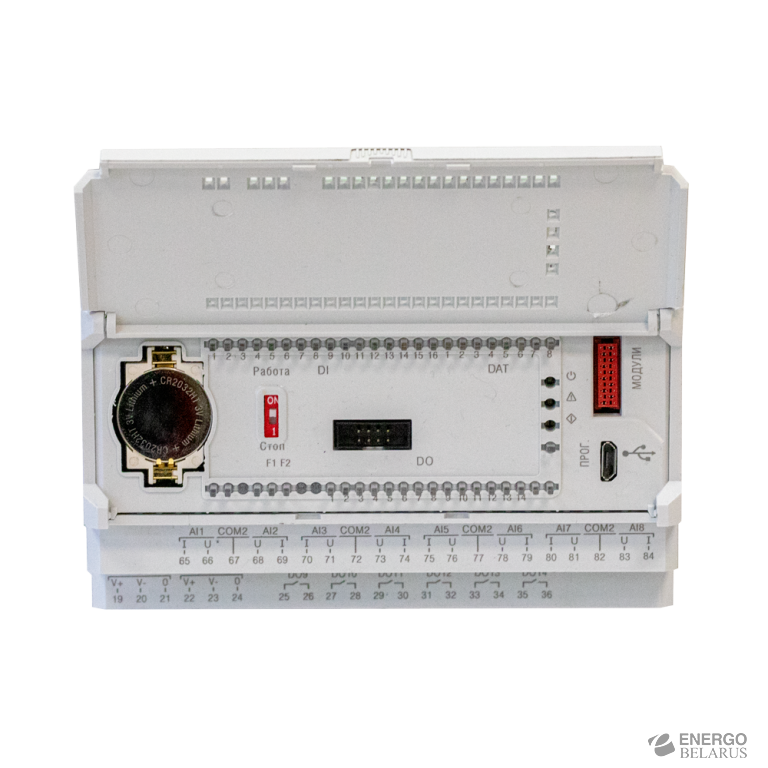

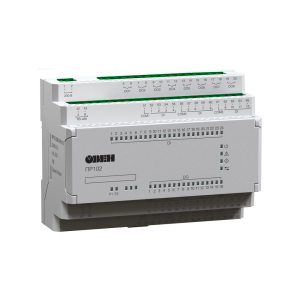

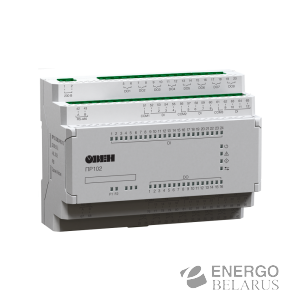

Реле программируемое на 40 каналов ввода/вывода с возможностью расширения входов/выходов ПР102 ОВЕН
Характеристики
| Производитель | ОВЕН |
| Страна производитель | Россия |
ОВЕН ПР102 - программируемое реле для управления вентиляцией, отоплением, насосами и другим оборудованием. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода.
В корпусе 7DIN располагается 40 аналоговых и дискретных входов/выходов. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. В ПР102 может быть до 2-х интерфейсов RS-485 на борту: для управления устройствами по сети и передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic. Загрузка алгоритма производится с помощью кабеля microUSB.
Области применения:
- Вентиляция.
- Отопление.
- ГВС.
- Насосные группы.
Отличительные особенности ПР102:
Подключаемое оборудование:
- 24 дискретных входов.
- 16 дискретных выходов (э/м реле или транзисторные ключи)
- 8 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
- 2 универсальных аналоговых выхода: 4…20 мА/0…10 В
Коммуникационные возможности:
- Два интерфейса RS-485, режим Master/Slave:
- Интеграция в облачный сервис OwenCloud и SCADA-системы.
- Визуализация процессов с помощью панелей оператора.
- Управление внешними устройствами по RS-485.
Конструктивные особенности:
- Модульный корпус.
- Ширина корпуса 7 модулей.
- Съемные клеммники – для удобства монтажа.
- Быстрая замена батарейки.
Эксплуатация:
- 2 модификации по питанию: =24 В и ~230 В.
- Возможность питания от бортовой сети =12 В.
- Увеличение каналов ввода/вывода до 72 шт. с помощью модулей ПРМ.
- Работа в неотапливаемых помещениях: -40...+55 ºС.
- USB-порт для программирования (не требует питания при программировании).
Примеры применения:
- Управление вентиляцией.
- Управление отоплением и ГВС.
- Управление насосными группами.
- Управление станками и механизмами.
Технические характеристики:
|
Наименование |
Значение |
|
|
ПР102-230 |
ПР102-24 |
|
|
Программирование |
||
|
Среда программирования |
OwenLogic |
|
|
Объем Retain-памяти |
1016 байт |
|
| Объем памяти для сетевых переменных (режим Slave) | 128 байт | |
|
Стек |
Динамический |
|
|
Память ПЗУ |
128 кбайт |
|
|
Память ОЗУ |
32 кбайт |
|
|
Интерфейс программирования |
microUSB |
|
|
Общие сведения |
||
| Диапазон переменного напряжения питания | 90…264 В (номинальное 230 В, при 50 Гц) | - |
| Диапазон постоянного напряжения питания | 127...373 В (номинальное 230 В) | 9...30 В (номинальное 24 В) |
|
Минимальное время цикла |
1 мс (зависит от сложности программы) |
|
|
Часы реального времени |
Есть |
|
|
Модули расширения ПРМ |
Да, до 2 шт. |
|
|
Дискретные входы |
||
| Количество | До 24 | |
| Тип | Дискретный фазовый(ДФ) | Дискретный (Д) |
| Подключаемые датчики | Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» | |
| - | Датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором | |
|
Номинальное напряжение питания |
≈230 В |
=24 В |
|
Гальваническая развязка |
Групповая |
Отсутствует |
| Электрическая прочность изоляции | 2300 В, групповая - 1780 В | - |
|
Аналоговые входы |
||
|
Количество |
- |
8 |
|
Тип измеряемых сигналов |
- |
4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др. |
|
Период обновления значений всех каналов, не более |
- |
20 мс |
|
Работа в дискретном режиме |
- |
Да |
|
Гальваническая развязка |
- |
Отсутствует |
|
Дискретные выходы |
||
|
Количество |
До 16 |
|
|
Тип |
Релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа) |
|
|
Допустимый ток нагрузки, не более |
||
|
Релейные (Р): |
5 А при напряжении не более 250 В переменного тока и cos φ >0,95 3 А при напряжении не более 30 В постоянного тока |
|
|
Транзиторные (К): |
0,2 А при напряжении не более 60 В постоянного тока |
|
|
Гальваническая развязка |
Индивидуальная |
|
| Электрическая прочность изоляции | ||
| Релейные (Р): | 2300 В, между выходами – 1780 В | |
| Транзиторные (К): | 740 В, между выходами – 740 В | |
|
Аналоговые выходы |
||
|
Количество |
- |
2 |
|
Тип аналогового выхода |
- |
Универсальный
4...20 мА / 0...10 В |
|
Разрядность ЦАП |
- |
12 бит |
|
Гальваническая развязка |
- | Индивидуальная |
| Электрическая прочность изоляции | - | 510 В |
|
Коммуникационные возможности |
||
|
Интерфейс RS-485 (до 2 шт-выбирается при заказе) |
||
|
Протокол связи |
Modbus RTU/ASCII |
|
|
Режим работы |
Master/Slave |
|
