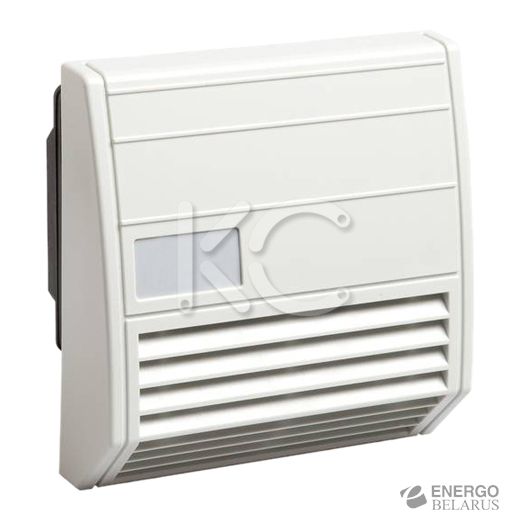

Вентилятор осевой с фильтром (97х97) FF 018-230В-13Вт-36-IP54-KC
- Розница
- Опт
- Под заказ (на 08.06.2026) Проверено
Код товара: 196-829-7
Розничная цена:
140,61 руб. без НДС
Характеристики
Назначение
Вентиляторы с фильтром используются для охлаждения и обеспечения оптимальных климатических условий в электротехнических шкафах. Благодаря подаче отфильтрованного, холодного наружного воздуха и отводу нагретого внутреннего воздуха понижается температура воздуха внутри электрощита. В результате чего, предотвращается перегрев оборудования и электронных компонентов. Соответствует ГОСТ 11442-90, ГОСТ Р 50552-93.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальное напряжение, В | 230 |
| Частота, Гц | 50 |
| Тип вентилятора | осевой на подшипниках |
| Производительность вентилятора без фильтра, м3/ч | 41 |
| Потребляемый ток, мА | 80 |
| Производительность вентилятора с фильтром, м3/ч | 36 |
| Потребляемая мощность вентилятора, Вт | 13 |
| Уровень шума, дБ | 31 |
| Диапазон регулировки уровня влажности | от 35 до 95% |
| Подключение | провод с винтовым зажимом, до 2.5 мм2 |
| Материалы | основание вентилятора – алюминий; ротор – пластмасса; решетка – пластмасса |
| Способ установки | встраиваемый |
| Монтажная глубина, мм | 45 |
| Монтажный проем, мм | 97 х 97 |
| Цвет корпуса | светло-серый |
| Климатическое исполнение | У2.1 |
| Степень защиты | IP55 |
Монтаж
- Монтаж и подключение должны осуществляются квалифицированным электротехническим персоналом. Диапазон рабочих температур: от -10 до +55 °С и относительной влажности не более 90% при +25 °С, без образования конденсата.
- Установка вентилятора с фильтром. Приложите шаблон монтажного отверстия к наружной поверхности шкафа и отметьте предполагаемое место установки вентилятора. Вырежьте намеченное отверстие. Поверхность очистите от грязи и посторонних предметов. Снимите с монтажной рамы защитную пленку от клейкой ленты и установите ее в отверстие. Примечание: для вентиляторов, размером 176x176 мм и более рекомендуется дополнительное резьбовое соединение.
- Подключите осевой вентилятор проводами к клеммам.
- Блок вентилятора вставьте в монтажную раму и закрепите винтами.
- Установите ткань-фильтр в блок вентилятора.
- Защелкните крышку вентилятора. Фильтрованная ткань является влагостойкой и термостойкой до 100 °C. Проверяйте состояние загрязнения фильтра и проводите очистку путем промывки или продувки. Для замены фильтрованной ткани снимите решетку, замените ткань, установите решетку обратно.
ВНИМАНИЕ! Вентиляторы, имеющие внешние механические повреждения, эксплуатировать запрещено! Не накрывать вентилятор и фильтр! Не использовать в агрессивной среде!
Габаритные и установочные размеры
| Схема | Размеры, мм | |
|---|---|---|
 | H1 | 134 |
| H2 | 97 | |
| L | 129 | |
| W1 | 35 | |
| W2 | 45 | |
