Применение
Экранированный кабель предназначен для работы в системах SiemensL2-DP, F.I.P. ®- Feldbus. Применяется для постоянной прокладки.
Особенности
• Изоляция оболочки кабеля трудновоспламеняющаяся и самозатухающая.
• Устойчив к воздействию жиров, охлаждающей жидкости и смазывающему материалу.
• Устойчив к воздействию масел (см. таблицу технических указаний).
• Оптимальное соотношение цены и качества.
Примечание
• Соответствует директиве RoHS.
• Возможна поставка конструкции кабеля 'fast-connect' и согласно сертификации норм UL(2458-PVC-FC-UL).
• Возможна поставка кабеля определенного цвета и размеров по запросу.

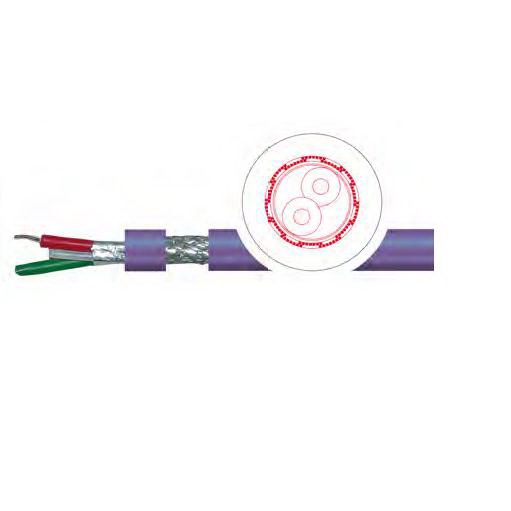

Конструкция и технические характеристики
Проводник |
0,64 mm: медный однопроволочный, / 1 mm2 : медный многопроволочный |
Структура |
Однопроволочный медный провод |
Изоляция |
0,64 mm: O2Y, PE, вспененный полиэтилен / 1mm²: 2Y,PE |
Маркировка жил |
2458-ПВХ: зеленый, красный 2460-ПВХ-Hybrid: зеленый, красный, черный, синий, желто-зеленый |
Контактная защита |
Алюминиевая фольга, внахлёстку |
Общий экран | Луженая медная оплетка |
Внешняя оболочка |
ПВХ. |
Цвет оболочки |
Фиолетовый, RAL 4001 |
Маркировка | Да |
Номинальное напряжение |
0,64 mm: 250 V (не для высокого напряжения) 1mm²: 500 V |
Испытательное напряжение |
Жила/жила: 1.200 V жила/экран: 750 V |
Сопротивление шлейфа |
Макс. 115 Ω / km |
Сопротивление изоляции |
При +20 °C >= 20 MΩ x km |
Емкость | 0,64 mm пара: макс. 30 nF/km |
Волновое сопротивление | 0,64 mm пара: 150 +/- 15 Ω |
Частота передачи данных | 0,64 mm пара: 1.500 kBit/s |
Расстояние передачи данных | 0,64 mm пара: 200 m |
Наименьший радиус изгиба неподвижно |
10 x диаметр кабеля |
Наименьший радиус изгиба подвижно |
15 x диаметр кабеля |
Температура стационарно |
-30 ºC / +80 ºC |
Температура подвижно |
-5 ºC / +70 ºC |
Свойства изоляции | Самозатухающая и трудновоспламеняющаяся |
Стандарт |
DIN VDE 0207, 0250, 0293, 0295, 0472, 0482, IEC |
