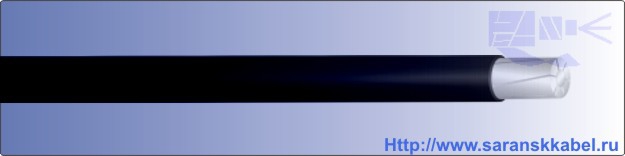

Ïðîâîä ñ çàùèòíîé èçîëÿöèåé äëÿ âîçäóøíûõ ëèíèé ýëåêòðîïåðåäà÷ ìàðêè ÑÈÏ-3 àíàëîã ïðîâîäà òèïà SAX (Ôèíëÿíäèÿ) ÑÈÏ-3
Õàðàêòåðèñòèêè
ОБЛАСТЬ ПРИМЕНЕНИЯ
Провод предназначен для применения в воздушных линиях электропередачи на переменное напряжение до 20 кВ номинальной частотой 50 Гц.
КОНСТРУКЦИЯ
Вокруг токопроводящей жилы наложена оболочка из сшитого светостабилизированного полиэтилена
Жила:
Токопроводящая - выполнена из алюминиевого сплава АВЕ многопроволочная, уплотненная
ТЕХНИЧЕСКИЕ ДАННЫЕ
Провод соответствует требованиям ТУ 16.К71-272-98 и финскому стандарту SFS 5791.ПРЕИМУЩЕСТВА САМОНЕСУЩИХ ИЗОЛИРОВАННЫХ ПРОВОДОВ
1. Высокая надежность и бесперебойное обеспечение потребителей электроэнергией.
2. Сокращение эксплуатационных расходов за счет исключения систематической расчистки трасс, замены поврежденных изоляторов.
3. Снижение энергопотерь в линии вследствие уменьшения реактивного сопротивления (0,1Ом/км по сравнению с 0,35Ом/км для неизолированных проводов).
4. Возможность совместной подвески на опорах проводов с разным уровнем напряжения и с телефонными линиями.
5. Простота монтажа и ремонта, особенно при работах под напряжением.
6. Сокращение объемов аварийно-восстановительных работ.
7. Отсутствие или незначительное обрастание гололедом и мокрым снегом изолированной поверхности проводов.
8. Возможность сооружения ЛЭП без вырубки просек.
9. Возможность монтажа ЛЭП по фасадам зданий, что может исключить установку части опор, загромождающих тротуары, и улучшить общую эстетику в городских условиях.
10. Исключение опасности возникновения пожаров в случае падения проводов на землю.
11. Исключение возможности короткого замыкания между фазными проводами или на землю.
12. Высокая безопасность обслуживания и отсутствие риска поражения при касании фазных проводов, находящихся под напряжением.
13. Безопасность работ вблизи ЛЭП.
14. Снижение вероятности хищения электроэнергии и разрушения.
ЧЕМ ПРОВОДА СИП ПРОИЗВОДСТВА ОАО "ЗАВОД "САРАНСККАБЕЛЬ" ЛУЧШЕ?
1. Использование алюминиевого сплава придает прочность. Удобнее для монтажа, отсутствует провисание.
2. Использование в качестве изоляции сшитого полиэтилена позволяет увеличить допустимую температуру нагревания жил в нормальном режиме в 2 раза, в режиме перегрузки - в 1,5 раза, при коротком замыкании с протеканием тока к.з. - в 2 раза.
3. Установленное новейшее специализированное оборудование фирмы "ROSENDAHL" (Австрия) позволяет улучшить качество наложения изоляции. Обеспечивает высокие технические требования и позволяет применять полиэтилен импортного и отечественного производства.
4. Установленное приемное устройство на линии "ROSENDAHL" за счет компьютерного электронного управления обеспечивает хорошую раскладку изолированной токопроводящей жилы на приемном барабане.
5. Комплекс измерительной и контролирующей техники, которым оснащена линия, позволяет достичь точных геометрических и электрических параметров изолированной токопроводящей жилы.
6. Скрутка жил на современной высокопроизводительной машине "DRUM-TWISTER" (Англия) обеспечивает соблюдение всех технологических параметров скрутки.
7. Цветовая полосовая маркировка жил создает дополнительные удобства при монтаже.
|
СИП-3
|
||
| Номинальное переменное напряжение частоты 50Гц, кВ |
20,0
|
|
| Рабочая температура жилы, не более oC |
90
|
|
| Температура жилы в режиме перегрузки в течение 8 часов, не более oC |
130
|
|
| Температура жилы при коротком замыкании, oC |
250
|
|
| Температура окружающей среды, мин/макс. oC |
-50/+50
|
|
| Монтаж при температуре, не ниже oC |
-20
|
|
|
Прочность при растяжении проволок из алюминиевого сплава до их скрутки в нулевую несущую жилу, не менее Н/мм2C |
295
|
|
| Срок службы, год |
25
|
|
| Гарантийный срок эксплуатации, год |
3
|
|
|
Сечение,
мм2 |
Допустимая токовая
нагрузка, А |
Максимальный наружный
диаметр,мм |
Расчетная масса 1 км
кабеля, кг |
|||
|
1х35
|
200
|
11,5
|
164
|
|||
|
1х50
|
245
|
12,6
|
213
|
|||
|
1х70
|
310
|
14,3
|
279
|
|||
|
1х95
|
370
|
16,0
|
373
|
|||
|
1х120
|
430
|
17,4
|
435
|
|||
|
1х150
|
485
|
18,8
|
525
|
|||
